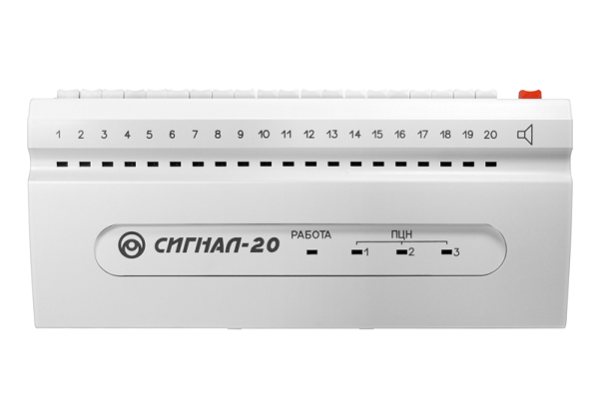

Устройство доступа Болид Сигнал -20

Основные характеристики

Предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет клавишное управление.

• Тип аксессуара
  Контроллер
• Количество радиальных неадресных шлейфов сигнализации
  20 ШС
• Макс. сопротивление проводов ШС без учета оконечного сопротивления
  1 кОм
• Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"
  50 кОм
• Подключаемые к ШС устройства Неадресные охранные и пожарные извещатели с релейным выходом
  Без ограничений
• Подключаемые к ШС устройства Неадресные охранные извещатели, питающиеся от ШС
  общий ток потребления извещателей по одному ШС - до 1,2 мА
• Подключаемые к ШС устройства Неадресные пожарные извещатели, питающиеся от ШС
  общий ток потребления извещателей по одному ШС типа 1 - до 1,2 мА, общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА
• Напряжение на каждом входе ШС
  24 В ÷ 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС
• Ограничение тока в короткозамкнутом ШС
  26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
• Световая индикация
  20 индикаторов состояния каждого из ШС, 3 индикатора состояния выходов, 1 индикатор отображения режимов прибора
• Встроенный звуковой сигнализатор
  есть
• Датчик вскрытия корпуса
  микропереключатель
• Интерфейс
  RS-485, протокол Орион
• Питание прибора
  От внешнего источника постоянного тока
• Напряжение питания
  10,2 ÷ 28,0 В постоянного тока
• Количество вводов питания
  1
• Потребляемый ток в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС)
  200 – 300 мА при напряжении питания 24 В, 400 – 600 мА при напряжении питания 12 В
• Потребляемый ток в режиме Пожар
  330 мА при напряжении питания 24 В, 650 мА при напряжении питания 12 В
• Выходы
  5 шт.
• Электромагнитные реле (сухой контакт)
  3 шт., 28 В - 2 А или 80 В - от 0,1 мА до 50 мА
• Питание
  От сети
• Рабочий диапазон температур
  от -30 до +55 °C
• Степень защиты корпуса
  IР20
• Программирование прибора
  программа UProg.exe
• Подключение к ПК
  через интерфейс RS-485 с помощью преобразователя интерфейсов
• Тип подключения к прибору
  клеммная колодка под винт, провод от 0,3 до 2,0 кв.мм
• Тип монтажа
  настенный навесной
• Габариты
  365 x 165 x 45  мм
• Вес нетто
  0.9  кг
• Ссылка на описание на сайте производителя
  bolid
