Как увеличить время автономной работы стоечного ИБП?

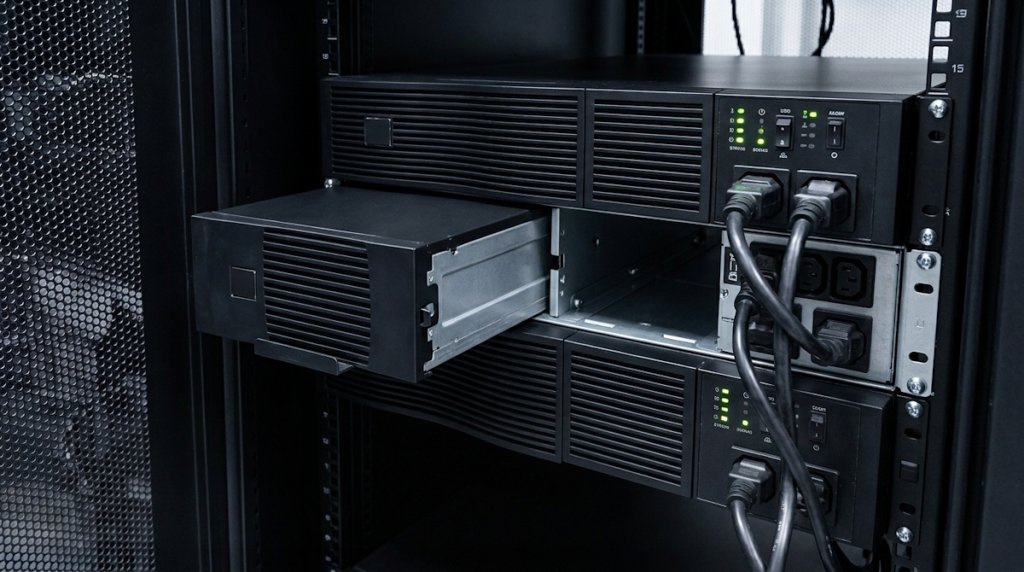

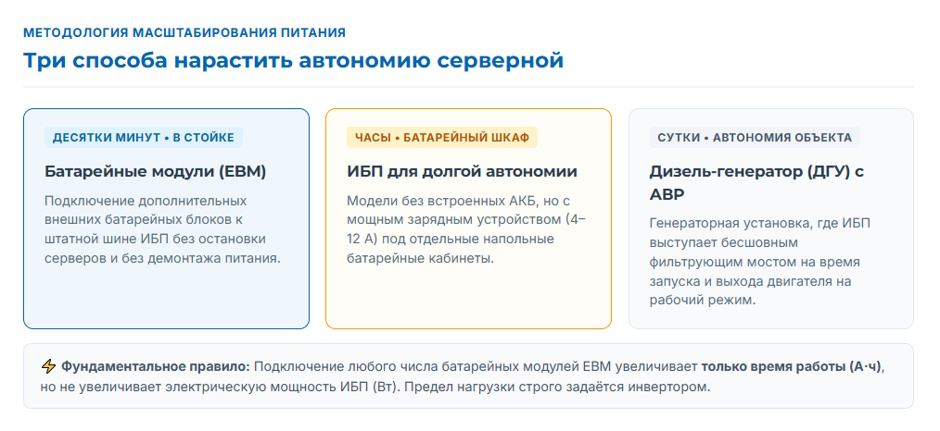

Батарейные модули для стоечных ИБП — основной способ нарастить автономию серверной, не меняя сам ИБП. Внешний модуль добавляет батареи для ИБП на ту же батарейную шину, и время работы растёт без остановки оборудования. Всего рабочих вариантов три:

1. Подключить внешние батарейные модули (EBM) к существующему ИБП. Автономия растёт до десятков минут, ИБП и нагрузка остаются на месте.
2. Заменить ИБП на модель для длительной автономии с усиленным зарядным устройством и батарейным шкафом. Это часы работы, но и полная замена ИБП.
3. Добавить дизель-генератор (ДГУ) с АВР. ИБП остаётся «мостом» на время запуска генератора.

Правило выбора простое. EBM подходит, когда нужны десятки минут и стоечный ИБП поддерживает внешние батареи. ИБП для длительной автономии нужен, когда счёт идёт на часы. ДГУ — когда отключения длятся часами и есть где разместить установку. Во всех трёх случаях помните: модуль увеличивает только время работы, но не мощность ИБП. Предел мощности задаёт инвертор.

Индекс XL в названии стоечного ИБП обычно означает, что модель рассчитана на подключение внешних модулей. Это ещё не ИБП для длительной автономии: встроенные батареи у XL-моделей, как правило, есть, а время работы всё равно наращивают модулями.

Модули под популярные стоечные серии — у каждого своя линейка ИБП, универсальных модулей нет:

• CyberPower BP48VP2U02EU — для PR1500/2200/3000ERTXL2U, 2U, со встроенным зарядным устройством.
• Systeme Electric BPSEV72RT2UG2 — для Smart-Save Online SRV второго поколения, 2U.
• QTECH QPS-BC-RT-18Ah-36SK — для QPS-OLS-RT-1000/1500-36SK, 2U.
• Парус электро БМСИПБ2-3КА.10-11 — для СИПБ2КА.10-11 и СИПБ3КА.10-11, стоечно-напольное исполнение.

Почему внешний модуль — основной способ для работающей серверной?

Модуль подключается к разъёму внешних батарей штатным кабелем. Нагрузку перенастраивать не нужно, модуль встаёт в ту же стойку рядом с ИБП. У ряда серий допускается подключение без выключения ИБП — это нужно проверить в руководстве конкретной модели. Если требуемая автономия укладывается в десятки минут, модули, как правило, обходятся дешевле замены ИБП.

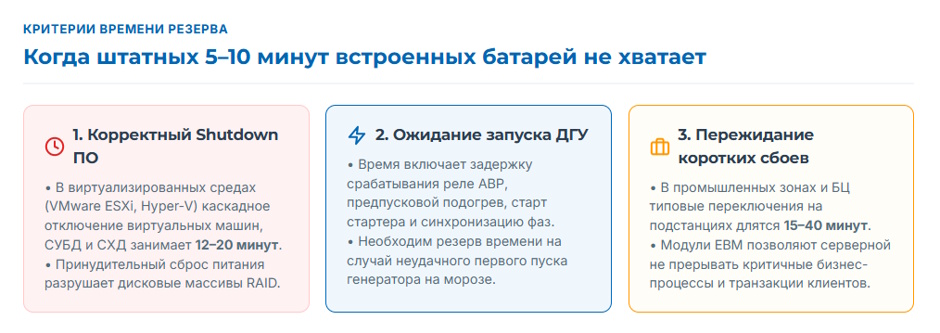

Когда штатных 5–10 минут не хватает: три сценария

Встроенных батарей стоечного ИБП обычно хватает на несколько минут при полной нагрузке. Этого мало в трёх типовых случаях:

• Корректное завершение работы серверов. Гипервизор, СХД и СУБД гасятся по цепочке, и в виртуализированной инфраструктуре это нередко занимает 10–20 минут. Shutdown-агент должен успеть отработать весь сценарий, пока батареи не сели.
• Ожидание запуска ДГУ. Время складывается из задержки АВР, пуска и выхода генератора на режим. Берите его из паспорта ДГУ и уставок АВР и добавляйте запас на неудачный первый пуск.
• Пережидание коротких отключений. Если в здании типичны перебои на 15–40 минут, автономия на этот срок позволяет вообще не останавливать сервисы.

Это ориентиры порядка величин. Для своей серверной время завершения сервисов лучше замерить.

Что такое внешний батарейный модуль и как он увеличивает автономию?

Внешний батарейный модуль (EBM) — это корпус с аккумуляторами, который подключается к батарейной шине ИБП и добавляет к ней ёмкость. Инвертор и зарядное устройство остаются в ИБП.

Как устроен модуль?

Внутри — сборка AGM/VRLA аккумуляторов, соединённых так, чтобы напряжение совпадало с батарейной шиной ИБП конкретной линейки: 36, 48, 72 В и выше. Кроме батарей в модуле есть защитный автомат или предохранитель, силовой разъём, кабель и корпус под 19-дюймовую стойку с направляющими. Обычно модуль пассивен: заряжает и контролирует его ИБП. Исключение — модули со встроенным зарядником, о них ниже.

Как модули подключаются к ИБП?

Модули подключаются параллельно к батарейной шине: напряжение не меняется, растёт суммарная ёмкость. Если модулей несколько, используется каскадное подключение EBM — каждый следующий модуль подключается к предыдущему.

ИБП должен знать, сколько модулей к нему подключено. Современные серии определяют это автоматически. У старых моделей число модулей задают вручную: так, у Smart-UPS XL серий SUA и SURT без этой настройки ИБП не узнает о модулях. Если число не задано, расчёт оставшегося времени на дисплее и в ПО будет неверным.

Как растёт автономия?

При той же нагрузке время автономной работы растёт примерно пропорционально суммарной ёмкости батарей (А·ч). Удвоили запас энергии — получили около удвоенного времени. Это принцип, а не расчёт. Фактические минуты для конкретной модели берутся из таблиц runtime или калькулятора автономии производителя ИБП.

Почему на высокой нагрузке зависимость нелинейна?

• Эффект Пейкерта. При большом токе разряда свинцово-кислотная батарея отдаёт меньше номинальной ёмкости.
• Потери на пути к нагрузке. КПД инвертора и допустимая глубина разряда (DoD) «съедают» часть запаса.
• Возраст батарей. По мере старения ёмкость падает, и автономия сокращается.

Практический вывод: если ИБП нагружен близко к номиналу, закладывайте запас по числу модулей.

Что проверить до покупки модуля?

Этот раздел защищает от покупки несовместимого или бесполезного модуля. Перед заказом проверьте пять пунктов:

• совместимость с линейкой и поколением ИБП, напряжение батарейной шины;
• максимальное число батарейных модулей по документации;
• мощность зарядного устройства и время заряда;
• нужен ли дополнительный зарядный модуль или зарядник уже встроен в модуль;
• массу, высоту в U и глубину модуля.

Подходит ли модуль к вашей линейке и поколению ИБП?

Модули не универсальны. Напряжение шины, разъём и протокол распознавания привязаны к серии и мощности ИБП. Проверять нужно по точному наименованию модели ИБП, а не по бренду.

Наглядный пример — два модуля Systeme Electric на 72 В: BPSE72RT2U предназначен для моделей SRVSE и SRTSE, а BPSEV72RT2UG2 — для серии SRV G2. Напряжение одно, бренд один, но линейки ИБП разные. Модуль от «соседней» серии может подойти по разъёму и при этом не работать.

Список совместимых ИБП производитель указывает в паспорте модуля, а список совместимых модулей — в руководстве ИБП. Сверяйте оба документа: если модель ИБП есть только в одном из них, уточните совместимость у менеджера или в поддержке производителя до заказа.

Сколько модулей допускает документация?

У каждой модели ИБП есть предел подключаемых модулей. Его задают зарядное устройство и схема распознавания. Например, Smart-UPS SRT распознаёт до 10 внешних модулей, а к Ippon Innova RT II можно подключить не более 4.

Модули сверх распознаваемого числа ИБП не учитывает в прогнозе времени, а заряд всей сборки растягивается. Поэтому максимальное число батарейных модулей берите из документации, а не из соображения «чем больше, тем лучше».

Хватит ли зарядного устройства ИБП?

Зарядное устройство ИБП рассчитано на штатную ёмкость, и каждый добавленный модуль при том же токе удлиняет восстановление. Например, APC в руководстве к модулям SRT прямо предупреждает: с каждым модулем время заряда растёт.

Это критично при повторных отключениях. Второе отключение через час после первого может застать батареи полупустыми, и автономии не хватит. Время заряда для своей конфигурации «ИБП + N модулей» берите из таблицы производителя.

Кто заряжает модули: ИБП, дополнительный зарядник или сам модуль?

Схем три.

• Всё заряжает ИБП. Это базовый вариант для небольшого числа модулей.
• Дополнительный зарядный модуль или ИБП с усиленным зарядником. Для больших конфигураций часть производителей предлагает отдельное зарядное устройство. Например, Delta для серии RT прямо указывает, что для сокращения времени перезарядки можно использовать дополнительное зарядное устройство. Учитывайте его в бюджете и в занятых юнитах.
• Зарядник встроен в сам модуль. Такие модули заряжаются от сети сами и не нагружают ИБП. Так устроены CyberPower BP48VP2U02EU и модуль Парус электро. У Powercom BAT VGD-240V RM VRT-10K 1A есть дополнительное зарядное устройство на 1 А: оно сокращает время перезарядки и позволяет подключать к ИБП больше батарейных блоков.

Какая схема у вашего модуля, видно в характеристиках. Проверьте это до покупки.

Выдержат ли стойка и направляющие?

Свинцово-кислотные модули тяжёлые. Например, модуль Парус электро высотой 2U весит 41,1 кг при глубине 710 мм — он может оказаться глубже самого ИБП и не войти в неглубокий шкаф.

Например, APC в руководстве к серии SRT прямо требует ставить батарейные модули в нижнюю часть стойки, а ИБП — над ними. Эту схему стоит применять и для других брендов: центр тяжести стойки должен быть внизу. Проверьте предельную нагрузку стойки и направляющих и используйте усиленные рельсы или полку. Как выбрать шкаф под такую нагрузку, разобрано в статье «Порядок в серверной: как выбрать 19-дюймовый шкаф».

Как посчитать, сколько модулей нужно?

Прикидка укладывается в четыре шага. Принцип: требуемая ёмкость ≈ штатная ёмкость × (требуемое время ÷ штатное время при той же нагрузке). Результат корректируйте вверх на нелинейность и старение батарей. Число модулей округляйте вверх до целого и сверяйте с лимитом.

Шаг 1. Определить реальную нагрузку в ваттах

Берите фактическое потребление с дисплея ИБП, из ПО мониторинга или через SNMP-карту мониторинга, а не сумму номиналов блоков питания. Как посчитать нагрузку с нуля, разобрано в статье «ИБП для серверной: как рассчитать мощность и выбрать топологию».

Шаг 2. Зафиксировать требуемое время автономии

Возьмите сценарий из первого раздела, замерьте реальное время корректного завершения работы серверов или выхода ДГУ на режим и добавьте запас 30–50%.

Шаг 3. Свериться с калькулятором автономии производителя

Калькулятор или таблица runtime на сайте производителя вашего ИБП показывает время при заданной нагрузке для 0, 1, 2… N модулей. Это единственный достоверный источник минут для конкретной модели.

Шаг 4. Проверить лимит модулей, зарядник и место в стойке

Если нужное число модулей превышает лимит или время заряда неприемлемо, переходите к альтернативам из раздела ниже.

После монтажа дайте батареям полностью зарядиться, проверьте, что ИБП распознал модули, и запустите калибровку времени работы. Например, APC для серии SRT требует 24 часа заряда перед калибровкой; для своей модели смотрите руководство.

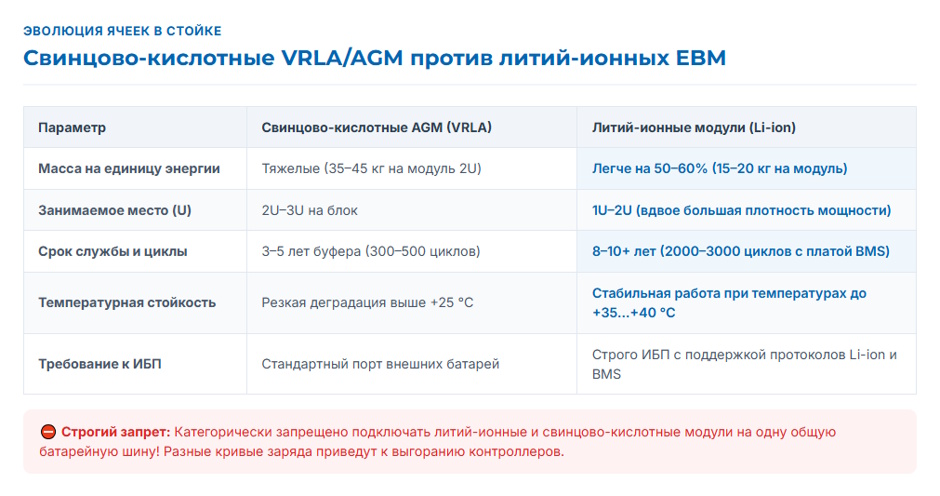

Какие батареи для ИБП стоят внутри модулей?

Тип аккумуляторов влияет на массу, место в стойке, ресурс и совместимость модуля.

Свинцово-кислотные VRLA/AGM: стандарт для модулей

Герметичные необслуживаемые AGM/VRLA аккумуляторы — базовый вариант для EBM. Они предсказуемы и дешевле в покупке, но тяжёлые и чувствительны к температуре. Срок службы аккумуляторов заметно падает, если в серверной теплее рекомендованных 20–25 °C.

Литий-ионные модули: компактнее и легче, но требовательнее к ИБП

Литий-ионный батарейный модуль при той же энергии легче и ниже по высоте, выдерживает больше циклов и работает дольше. Внутри — встроенная система управления батареями (BMS). Но подключается он только к ИБП, рассчитанному на литиевую химию. Например, у серии Delta RT 5–20 кВА есть внешние кабинеты с литий-ионными батареями. Смешивать литиевые и свинцовые модули на одной шине нельзя. Литий уместен, когда стойка перегружена по весу или юнитам.

Когда и как менять батареи в модуле?

Меняйте комплект батарей в модуле целиком, одинаковыми по типу и ёмкости аккумуляторами. Часть модулей допускает горячую замену батарей без отключения нагрузки — подробнее о ней в статье «Не только батарейка: полный гид по дополнительным функциям ИБП».

Когда EBM не лучший выбор: альтернативы

Если требуемая автономия исчисляется часами, число модулей упирается в лимит или время заряда неприемлемо, стоит рассмотреть другие подходы. Часто их комбинируют: ИБП с парой модулей закрывает ожидание генератора и корректное завершение работы, а ДГУ — длительные отключения. Решение зависит от того, сколько длятся отключения на вашем объекте и есть ли место вне стойки.

ИБП для длительной автономии

Это модели без встроенных батарей или с усиленным зарядным устройством под внешние батареи большой ёмкости и батарейный шкаф. Они дают часы автономии, но требуют замены ИБП и места под шкаф. Не путайте их с XL-моделями: у тех обычно есть встроенные батареи, а автономию наращивают модулями.

ДГУ с АВР: ИБП как мост

С генератором автономия ограничена только запасом топлива. ИБП при этом обязателен: он держит нагрузку, пока ДГУ запускается, и фильтрует нестабильное напряжение генератора. Для этой задачи предпочтителен ИБП двойного преобразования (on-line). Автономию ИБП рассчитывайте с запасом на случай, если генератор не запустится с первого раза.

Какие ошибки допускают при наращивании автономии?

Модуль от соседней серии. ИБП его не распознаёт. Сверяйте точную модель ИБП со списком совместимости модуля.

• Превышен лимит модулей. Прогноз времени неверен, заряд затягивается. Берите лимит из руководства.
• Не учтено время заряда. Повторное отключение застаёт батареи разряженными. Проверьте таблицу заряда или выберите модули с собственной зарядкой.
• Модули стоят над ИБП, перегружены направляющие. Ставьте модули внизу стойки, на усиленные рельсы.
• Смешаны старые и новые батареи или литий со свинцом. Новые батареи изнашиваются быстрее. Меняйте комплект целиком, химии не смешивайте.
• Не задано число модулей в настройках. У старых серий прогноз времени будет ошибочным. Проверьте настройку после подключения.
• Не выполнена калибровка. ИБП неверно оценивает автономию. Дайте батареям зарядиться и запустите калибровку.
• Нет shutdown-агента. Автономия куплена, но серверы всё равно падают при разряде. Настройте автоматическое завершение работы.
