Чистый синус в ИБП: для какой техники обязателен, а где это переплата

Чистый синус в ИБП важен только в одном режиме — когда пропало сетевое питание и бесперебойник работает от батарей. Пока сеть есть, почти любой ИБП пропускает к нагрузке обычное сетевое напряжение, и разницы между моделями техника не замечает.

Чистая синусоида на выходе обязательна для компьютеров и серверов с активным PFC в блоке питания, для оборудования с электродвигателями, трансформаторами и дросселями, для медицинской техники. Для офисного ПК с простым блоком питания, роутера, коммутатора и резистивной нагрузки доплата за синус не даёт практической пользы — эти деньги разумнее вложить в ёмкость батарей или запас мощности.

Кому чистая синусоида нужна, а кому не имеет смысла за неё платить?

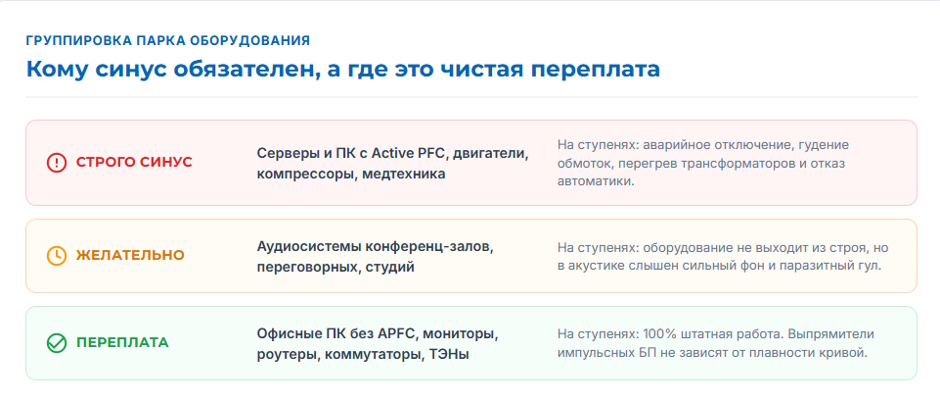

Всю технику организации можно разделить на три группы по отношению к форме выходного напряжения ИБП.

Первая группа — техника, для которой чистая синусоида обязательна. Сюда входят рабочие станции, серверы и системы хранения данных с активным PFC блока питания, оборудование с электродвигателями и компрессорами, устройства с трансформаторным питанием, медицинские приборы. Для них ступенчатый сигнал означает либо отключение в момент перехода на батарею, либо работу в нештатном режиме с нагревом и шумом.

Вторая группа — техника, для которой синус желателен, но не критичен. Это аудиосистемы переговорных и конференц-залов: они не выйдут из строя, но на ступенчатом сигнале в динамиках может появиться фон.

Третья группа — техника, для которой синус является переплатой. Офисный компьютер без активного PFC, монитор, роутер, коммутатор, IP-камеры на внешних адаптерах, простая резистивная нагрузка вроде ламп накаливания и нагревателей без электроники. Им форма кривой безразлична.

Единого списка моделей, которым нужен синус, не существует. Одинаковые на вид компьютеры могут стоять на разных блоках питания, а у двух насосов одной мощности — разные требования производителя. Точный ответ всегда в спецификации конкретного устройства.

Для руководителя, который утверждает закупку, аргумент простой. ИБП покупают, чтобы техника продолжила работать при отключении света. Если сервер или рабочая станция с активным PFC выключится в момент перехода на батарею, покупка не выполнила свою задачу, и сэкономленные на синусе деньги потеряны вместе со всей суммой.

Нужна ли чистая синусоида: типы нагрузки в организации

Какие модели есть в наличии

Мы подобрали две пары ИБП сопоставимой мощности, чтобы было видно, чем модели с синусом отличаются от моделей с аппроксимацией. Актуальные цены — на карточках товаров.

С чистой синусоидой:

• Powercom SPR-1000 LCD — линейно-интерактивный ИБП на 1000 ВА / 800 Вт с синусоидальной формой выходного напряжения во всех режимах. Устанавливается в стойку или на пол, подходит для рабочего места с мощным ПК, небольшого сервера или сетевой полки.
• Ippon Innova RT II 2000 — онлайн ИБП с двойным преобразованием на 2000 ВА / 2000 Вт. Вариант для серверной, где нужен не только синус, но и нулевое время перехода на батарею.

Со ступенчатой аппроксимацией синусоиды:

• Ippon Back Basic 1500 — линейно-интерактивный ИБП на 1500 ВА / 900 Вт для офисных ПК без активного PFC, мониторов и сетевого оборудования.
• Ippon Smart Power Pro II 1200 — линейно-интерактивный ИБП на 1200 ВА / 720 Вт с ЖК-дисплеем. По паспорту производителя форма сигнала — модифицированная синусоида, несмотря на слово «Smart» в названии.

Если нужна другая мощность, удобнее начать с фильтра: ИБП 1000–2000 ВА — 571 модель в каталоге и ИБП 2000–3000 ВА — 348 моделей. В карточке каждой модели смотрите строку о форме выходного напряжения.

Чем чистая синусоида отличается от ступенчатой аппроксимации?

Напряжение в розетке меняется по плавной кривой — синусоиде. Оно равномерно нарастает, достигает пика, так же плавно спадает, переходит через ноль и повторяет цикл с обратной полярностью. Под эту форму рассчитана вся электротехника, которую подключают к сети.

Чистая синусоида на выходе ИБП повторяет эту плавную кривую без изломов. Инвертор такого бесперебойника сложнее и дороже, поэтому и сам ИБП стоит больше.

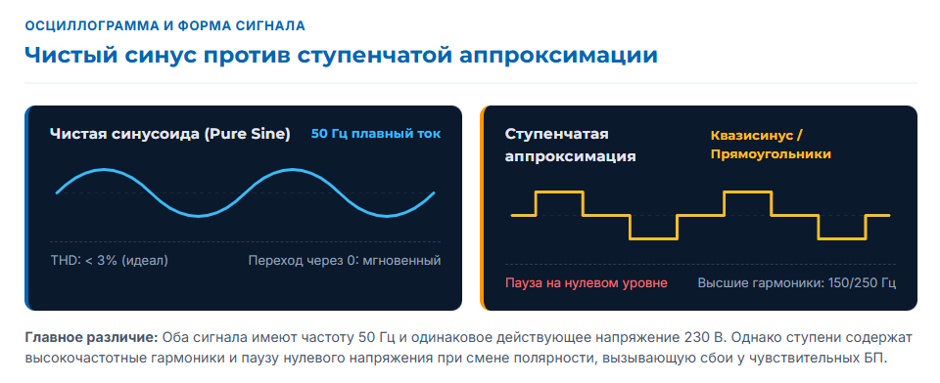

Ступенчатая аппроксимация синусоиды — это сигнал, собранный из прямоугольных импульсов разной длительности и полярности. В паспортах и каталогах его также называют модифицированной синусоидой или квазисинусоидой. На графике он похож на лесенку, которая лишь приближённо повторяет синусоиду.

Важно понимать, в чём разница, а в чём её нет. Оба сигнала дают одну и ту же частоту 50 Гц и одно и то же действующее напряжение. ИБП с аппроксимацией не выдаёт «меньше мощности» — он выдаёт её в другой форме.

Главное физическое отличие лесенки — пауза с нулевым напряжением в момент смены полярности. У настоящей синусоиды такой паузы нет: кривая проходит через ноль мгновенно. Именно из-за этой паузы и из-за крутых фронтов импульсов часть техники реагирует на ступенчатый сигнал иначе, чем на сетевой.

Ещё одна особенность — высшие гармоники. Прямоугольные импульсы содержат, кроме основной частоты 50 Гц, набор составляющих с кратными частотами: 150, 250, 350 Гц и выше. Для обмоток трансформаторов и двигателей эти составляющие становятся источником дополнительных потерь.

Как измеряют «чистоту» синуса: коэффициент нелинейных искажений

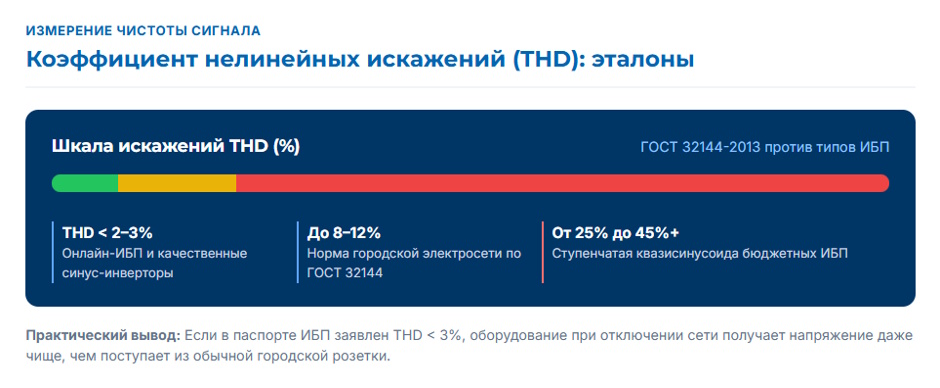

Насколько сигнал близок к идеальной синусоиде, на глаз не определить. Для этого есть коэффициент нелинейных искажений — в паспортах его обозначают THD, в русскоязычной документации также встречается термин «коэффициент гармоник». Он показывает, какую долю в сигнале составляют высшие гармоники по отношению к основной частоте. Чем ближе значение к нулю, тем чище синусоида.

У ИБП с синусоидальным выходом этот параметр обычно приводится в технических характеристиках, иногда отдельно для линейной и нелинейной нагрузки. У моделей с аппроксимацией его чаще не указывают вовсе: для ступенчатого сигнала он заведомо высокий.

Для сравнения полезно знать, какие искажения допускает обычная городская сеть. ГОСТ 32144-2013 «Нормы качества электрической энергии в системах электроснабжения общего назначения» для сетей 0,38 кВ устанавливает предел суммарного коэффициента гармонических составляющих напряжения 8 % в течение 95 % времени недели и 12 % — в течение 100 % времени. Если в паспорте ИБП заявлен коэффициент нелинейных искажений заметно ниже этих значений, в режиме батареи техника получает напряжение не хуже, чем из розетки.

Зависит ли форма напряжения от топологии ИБП?

Частая ошибка при выборе — считать, что синус автоматически прилагается к «продвинутой» топологии. На деле это два разных параметра.

Топология описывает, как ИБП работает с сетью. Резервный ИБП в нормальном режиме пропускает сетевое напряжение транзитом и переключается на батарею при сбое. Линейно-интерактивный ИБП дополнительно стабилизирует напряжение автотрансформатором, не расходуя батарею. Онлайн ИБП с двойным преобразованием постоянно преобразует переменный ток в постоянный и обратно, поэтому переход на батарею происходит без паузы.

Форма выходного напряжения — отдельная характеристика инвертора, который работает при питании от батарей. Производитель указывает её в спецификации отдельной строкой, и проверять её нужно независимо от того, к какому классу относится модель.

Бывает ли чистый синус у линейно-интерактивных ИБП?

Хороший пример — две модели из нашей витрины. Powercom SPR-1000 LCD и Ippon Smart Power Pro II 1200 относятся к одному классу и близки по мощности. У первой производитель указывает синусоидальную форму выходного напряжения во всех режимах работы. У второй на официальном сайте Ippon в характеристиках значится модифицированная синусоида. При этом в отзывах покупателей эту модель иногда называют «ИБП с чистой синусоидой» — ошибаются даже владельцы.

Вывод для закупки: ни название серии, ни слова «Smart» или «Pro», ни класс линейно-интерактивный ИБП не гарантируют синус. Надёжный источник один — строка о форме выходного напряжения в паспорте производителя.

Нужно ли проверять форму сигнала у онлайн-ИБП?

У онлайн ИБП с двойным преобразованием синусоидальный выход заложен в саму схему. Инвертор такого бесперебойника работает постоянно, и производители проектируют его под синусоиду — например, серия Ippon Innova RT II по описанию производителя выполнена по технологии двойного преобразования с чистым синусоидальным сигналом на выходе.

Технически синусоида на выходе формируется методом высокочастотной широтно-импульсной модуляции с последующей фильтрацией. Качество этого процесса у разных моделей различается, поэтому при сравнении онлайн-ИБП между собой стоит смотреть на заявленный коэффициент нелинейных искажений — особенно при нелинейной нагрузке, какой являются серверные блоки питания.

Что происходит с чувствительной электроникой при ступенчатой аппроксимации?

Чувствительная электроника по-разному «понимает» плавный и ступенчатый сигнал. Последствия зависят от того, что стоит на входе устройства: схема коррекции мощности, обмотка трансформатора или простой нагревательный элемент. Ниже — разбор по типам нагрузки. Точных цифр деградации мы сознательно не приводим: они зависят от конкретной модели и режима работы, и ориентироваться нужно на документацию производителя.

Оборудование с активным PFC в блоке питания

Современные блоки питания рабочих станций, серверов и мощных компьютеров используют схему активной коррекции коэффициента мощности. В спецификациях её обозначают Active PFC или APFC. Такая схема заставляет импульсный блок питания потреблять ток плавно, в такт синусоиде сети, и рассчитана на плавное напряжение на входе.

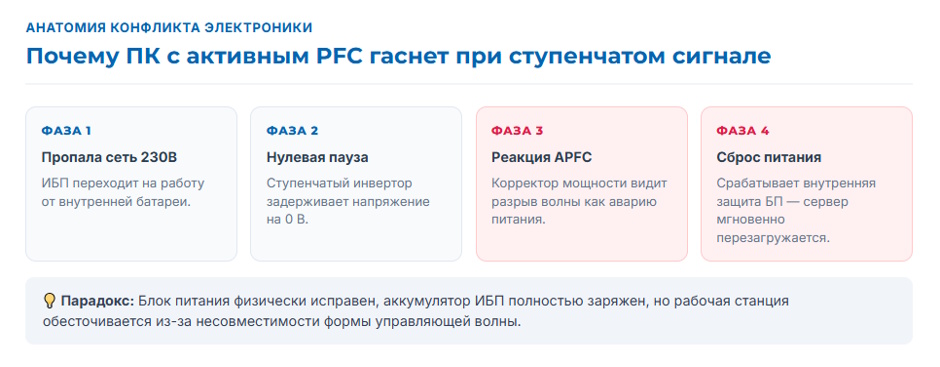

При ступенчатом сигнале проблема возникает в момент нулевой паузы. Производитель ИБП CyberPower в описании своей серии PFC Sinewave объясняет механизм так: ступенчатая волна проходит через нулевое состояние при смене полярности, и этот разрыв может вызвать прерывание питания у оборудования с активным PFC при переходе ИБП на батарею. Схема коррекции воспринимает паузу как пропадание питания, и срабатывает защита блока питания.

На практике это выглядит так: свет погас, ИБП переключился на батарею, а рабочая станция или сервер всё равно выключились. Физического повреждения блока питания в таком сценарии обычно не происходит, но главная задача ИБП — дать время сохранить данные и корректно завершить работу — не выполнена.

Не каждый блок питания с активным PFC реагирует одинаково. Часть моделей переносит ступенчатый сигнал без отключений, часть — нет, и результат зависит от конкретной пары «блок питания + ИБП». Проверить совместимость заранее можно только тестом. Поэтому для серверов и дорогих рабочих станций мы рекомендуем не рисковать и выбирать ИБП с синусоидальным выходом.

Как узнать, есть ли в блоке питания активный PFC, — в разделе с инструкцией ниже.

Электродвигатели, компрессоры, трансформаторы и дроссели

Обмотки трансформаторов, дросселей и электродвигателей рассчитаны на плавно меняющееся напряжение. В организации это приводы автоматических ворот и шлагбаумов, вентиляторы и вытяжки, компрессоры в стоматологических кабинетах и лабораториях, лабораторные приборы с трансформаторным блоком питания.

Ступенчатый сигнал с крутыми фронтами и высшими гармониками вызывает в таких устройствах несколько эффектов:

• дополнительные потери и нагрев магнитопровода трансформатора или дросселя;
• слышимое гудение обмоток на нехарактерной частоте;
• неравномерное вращение и потерю мощности электродвигателя;
• ускоренный износ изоляции обмотки при длительной работе от батарей — вплоть до выхода из строя.

Электродвигатель и компрессор дополнительно создают пусковой ток, многократно превышающий рабочий. Поэтому для них ИБП подбирают не только по форме сигнала, но и с запасом по мощности. Допустимый пусковой ток и требования к источнику питания указывает производитель оборудования, и именно на эти данные стоит опираться.

Трансформаторный блок питания встречается реже, чем импульсный, но ещё работает в лабораторной технике, старой измерительной аппаратуре и части профессионального аудио. Для него синус из ИБП так же важен, как для двигателя.

Медицинское оборудование и аудиоусилители

Медицинское оборудование в клиниках и кабинетах часто содержит прецизионные узлы, чувствительные к форме питающего напряжения. Искажения могут проявляться как сбои в работе, срабатывание защиты или перегрев блока питания. Требование к синусоидальному питанию для таких приборов обычно прямо прописано производителем в паспорте — это проверяемый факт, а не предположение.

Аудиоусилитель в переговорной или конференц-зале на ступенчатом сигнале, как правило, не повреждается. Но высшие гармоники и помехи от крутых фронтов проникают в звуковой тракт и слышны как фон или гул. Если ИБП ставят именно под аудиосистему, синус оправдан ради качества звука.

Лазерные принтеры и МФУ: особый случай

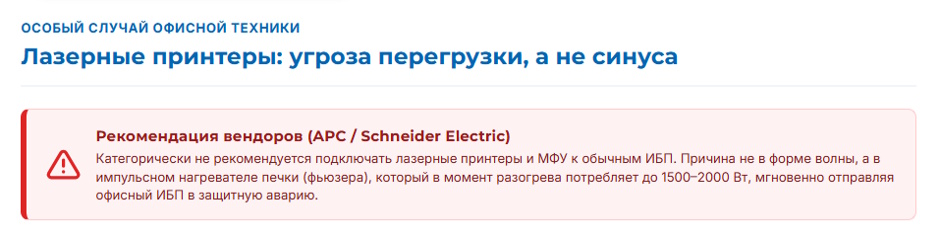

С лазерной печатной техникой главная проблема не в форме сигнала. Нагревательный узел принтера при разогреве и печати кратковременно потребляет большую мощность, и небольшой ИБП с этим не справляется.

APC в своей базе знаний прямо пишет, что не рекомендует подключать лазерные принтеры к ИБП: для них обычно достаточно сетевого фильтра и отдельной линии питания. Если без резервного питания не обойтись, производитель советует подбирать ИБП под максимальную потребляемую мощность принтера из его паспорта — как правило, это модель от 1500 ВА. Резервные ИБП начального уровня для этой задачи APC не рекомендует.

Когда чистый синус — лишний расход?

Обратная сторона вердикта не менее важна: в офисе много техники, которой синус не нужен.

Резистивная нагрузка просто превращает ток в тепло или свет. Лампа накаливания, нагреватель без электроники, простой ТЭН работают от ступенчатого сигнала так же стабильно, как от синусоиды. Для резистивной нагрузки важно только действующее напряжение, а оно у обоих типов сигнала одинаковое.

Офисный компьютер с блоком питания без активного PFC и монитор тоже, как правило, спокойно работают от аппроксимации. На входе импульсного блока питания без корректора стоит выпрямитель, которому форма кривой почти безразлична.

Сетевое оборудование — роутеры, коммутаторы, модемы, ONT-терминалы, IP-камеры — обычно питается через внешние адаптеры с широким входным диапазоном 100–240 В. Такие адаптеры, как правило, нормально переносят ступенчатый сигнал.

Если к ИБП подключается только такая техника, переплата за синус не даёт ощутимой пользы. Разумнее направить бюджет на то, что действительно влияет на результат: ёмкость батарей для более долгой автономной работы, запас мощности или сетевую карту для удалённого мониторинга.

Оговорка одна: всё сказанное верно, пока на ИБП нет требовательной техники. Если к тому же бесперебойнику подключён сервер с активным PFC, выбор определяет самое требовательное устройство.

Как проверить по спецификации, нужен ли вашей технике чистый синус?

Решение принимается по документам, а не по общим правилам. Вот порядок проверки:

1. Откройте паспорт или спецификацию подключаемого устройства. Найдите требования к электропитанию: у медицинских приборов, лабораторного оборудования и техники с двигателями требование к синусоидальному напряжению обычно указано прямо.
2. Для компьютеров и серверов найдите характеристики блока питания. Отметка Active PFC или APFC в спецификации или на этикетке означает, что нужна чистая синусоида. Если указан пассивный PFC или корректор не упоминается вовсе, аппроксимации, как правило, достаточно.

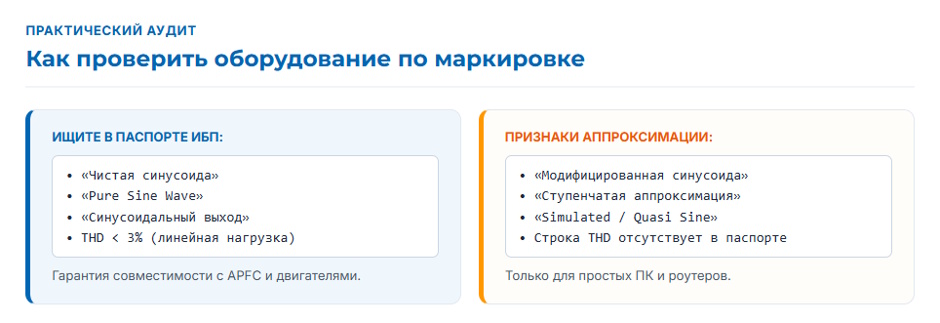

3. В характеристиках ИБП найдите строку «форма выходного напряжения» (при работе от батарей). Формулировки «синусоида», «чистая синусоида», «pure sine wave» означают синус. «Аппроксимированная», «модифицированная», «ступенчатая», «simulated» — аппроксимацию.
4. Там же посмотрите коэффициент нелинейных искажений. У моделей с синусоидальным выходом его обычно указывают, и значение должно быть заметно ниже сетевой нормы ГОСТ 32144-2013.
5. Если данных в паспорте техники нет, уточните требования у производителя устройства или у менеджера магазина — назовите модель, и вам подскажут подходящий ИБП.
6. Если к одному ИБП подключается несколько разных устройств, ориентируйтесь на самое требовательное из них.

Пункт о паспорте ИБП стоит выполнять даже для знакомых брендов. Описание в рекламе или в названии серии может не совпадать с паспортом, и первичен паспорт.

Краткий чек-лист «Проверьте перед подключением»:

• есть ли у блока питания техники активный PFC;
• есть ли в паспорте подключаемого устройства требование к форме питающего напряжения;
• какая форма выходного напряжения указана в паспорте ИБП;
• какой коэффициент нелинейных искажений заявлен для ИБП;
• какой тип нагрузки подключается: электромеханическая, трансформаторная, электронная или резистивная;
• хватает ли мощности ИБП с учётом пусковых токов двигателей

Частые вопросы

Можно ли подключить обычный офисный компьютер к ИБП со ступенчатой аппроксимацией?

Зависит от блока питания. Офисные компьютеры с простыми блоками питания без активного PFC обычно работают от ступенчатой аппроксимации синусоиды без проблем. Компьютеры с блоками питания, оснащёнными активным PFC, при переходе ИБП на батарею могут выключиться или перезагрузиться. Проверяется это по характеристикам блока питания. Если в парке организации компьютеры разных поколений, надёжнее проверить каждую модель или выбрать ИБП с синусом для всех рабочих мест с мощными ПК.

Как понять, что блок питания устройства оснащён активным PFC?

Указание на активную коррекцию коэффициента мощности обычно есть в технических характеристиках блока питания или на его этикетке: Active PFC или APFC. У готовых компьютеров и серверов эту информацию ищут в спецификации модели на сайте производителя. Если данных нет, уточните модель блока питания у производителя устройства или у поставщика.

Правда ли, что все линейно-интерактивные ИБП дают ступенчатый сигнал?

Нет. Это распространённое заблуждение. Форма сигнала у линейно-интерактивных моделей зависит от инвертора конкретной модели. Среди них есть и ИБП с чистой синусоидой, и ИБП со ступенчатой аппроксимацией, причём внутри одного бренда. Смотрите строку о форме выходного напряжения в паспорте, а не класс топологии.

Важна ли форма сигнала, пока ИБП работает от сети?

Почти нет. Резервные и линейно-интерактивные ИБП при нормальном сетевом напряжении пропускают его к нагрузке, стабилизируя уровень, но не меняя форму. Инвертор включается только при переходе на батарею — и именно тогда проявляется разница между синусом и аппроксимацией. Исключение — онлайн-ИБП: у них инвертор работает постоянно, поэтому форма выходного сигнала всегда формируется самим бесперебойником.
