Что такое форм-фактор: полный гид по стандартам ATX, mATX, Mini-ITX

Форм-фактор — один из первых параметров, который проверяют при сборке или модернизации (апгрейде) ПК. Если ошибиться с ним, комплектующие могут просто не подойти друг к другу. В этом гайде разберем, что это такое и какие стандарты бывают.

Товары по теме статьи

Материнская плата GIGABYTE B760 DS3H DDR4, LGA1700, Intel B760, ATX

ATX, Форм-фактор, 1, LGA1700, Сокет, 2, Intel B760, Чипсет, 3, 4 x DDR4 частотой до 3200 МГц, Память, 4, PCI-E x16 x 5,, Слоты, 5, 2 x M.2, 1 x HDMI, 1 x DisplayPort, Разъемы, 6

10 587 ₽

-3%

10 219 ₽

В корзину

Материнская плата GIGABYTE Z890 AORUS PRO ICE, LGA1851, Intel Z890, ATX

ATX, Форм-фактор, 1, LGA1851, Сокет, 2, Intel Z890, Чипсет, 3, 4 x DDR5 частотой до 6400 МГц, Память, 4, PCI-E x16 x 3,, Слоты, 5, 5 x M.2,, Разъемы, 6

29 520 ₽

В корзину

Что такое форм-фактор

Форм-фактор в компьютерных комплектующих — это стандарт, задающий физические размеры устройства, расположение крепежных отверстий и ключевых интерфейсов. Для материнской платы он определяет ее габариты, подходящий корпус и возможности для будущих апгрейдов: от него зависит, сколько слотов расширения, накопителей и элементов охлаждения получится разместить в системе.

Корпус всегда подбирают под форм-фактор материнской платы: внутри должны совпасть крепежные отверстия, место под разъемы и свободное пространство для установки. Блок питания проверяют отдельно: его формат, например ATX или SFX, должен подходить к посадочному месту в корпусе.

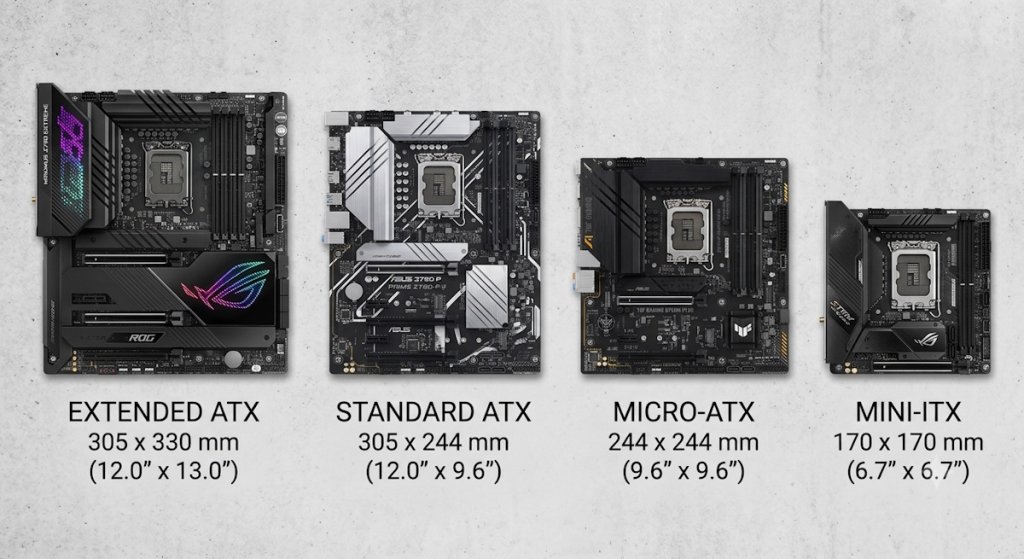

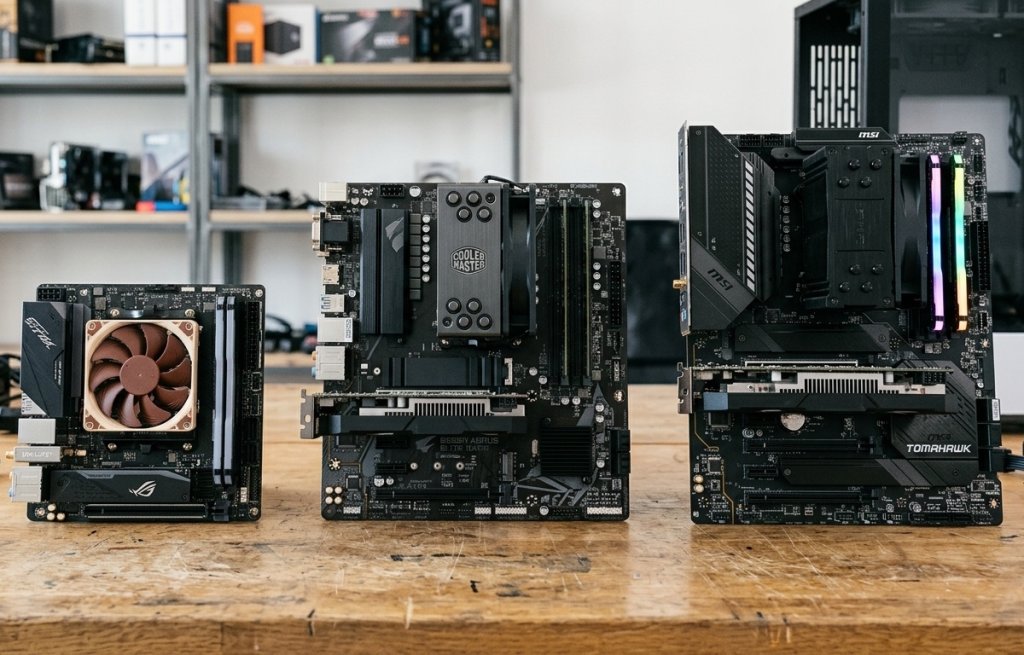

Типы форм-факторов

ATX: максимум возможностей для расширения и модернизации

Стандарт ATX (дословно «Расширенная передовая технология», Advanced Technology Extended) с размерами 305 × 244 мм служит базой для большинства универсальных и производительных сборок.

• Размер и совместимость: плата рассчитана на полноразмерные корпуса (Mid-Tower или Full-Tower), которые предоставляют много свободного пространства.
• Возможности расширения. Такая плата обычно имеет до 7 слотов расширения (PCIe), что дает возможность установить несколько видеокарт, звуковую карту, TV-тюнер, дополнительные контроллеры сетей или накопителей. Также здесь чаще встречается 4 или более слота для оперативной памяти и больше разъемов M.2 и SATA для SSD и HDD.
• Охлаждение: крупный корпус под этот стандарт предлагает больше вариантов для организации воздушного потока или монтажа жидкостной системы охлаждения с большими радиаторами. На нем проще разместить мощные башенные системы охлаждения (кулеры).
• Кому подходит: игровым ПК высокого класса, рабочим станциям для монтажа видео и 3D-графики, сборкам с запасом под обновление.

Micro-ATX (mATX): баланс размера и функциональности

Форм-фактор Micro-ATX (244 × 244 мм) — более компактный вариант ATX.

• Размер и совместимость: плата короче, чем ATX, за счет уменьшения количества слотов расширения. Она совместима как с компактными корпусами, так и с большинством полноразмерных.
• Возможности расширения: обычно до 4 слотов PCIe, 2 или 4 слота памяти, меньше разъемов под накопители, чем у предыдущего варианта. Для одной видеокарты и базового набора SSD/HDD этого обычно хватает.
• Охлаждение: в специализированных компактных корпусах пространство для маневра ограничено, но при установке mATX-платы в корпус ATX проблем с охлаждением не возникает.
• Кому подходит: тем, кто собирает универсальный домашний или офисный компьютер, компактный игровой ПК с одной видеокартой, а также хочет сэкономить на корпусе без серьезного ущерба для будущих апгрейдов.

Mini-ITX: ультракомпактные системы для специфичных задач

Стандарт Mini-ITX (170 × 170 мм) создан для сборки минималистичных настольных систем, где каждый сантиметр на счету.

• Размер и совместимость: плата требует специального компактного корпуса (Mini-ITX Tower или Slim). Обратная совместимость с крупными корпусами есть, но теряется смысл выбора такого форм-фактора.
• Возможности расширения: обычно 1 слот PCIe x16, 2 слота оперативной памяти и ограниченное число разъемов под накопители.
• Охлаждение: требует внимательного подбора корпуса, кулера, видеокарты и блока питания. В маленьком объеме сложнее отводить тепло и снижать шум.
• Кому подходит: для сборки медиацентра под телевизором, минималистичного офисного ПК, компактного игрового ПК в стиле «спрятать под столом» или портативной рабочей станции.

Другие форм-факторы: E-ATX и специализированные стандарты

E-ATX используют в крупных рабочих станциях и индивидуальных (кастомных) сборках: такие платы больше по размеру, требуют совместимого корпуса и нужны не всем пользователям. Mini-STX, Nano-ITX и другие компактные стандарты чаще встречаются во встраиваемых системах, терминалах, цифровых вывесках и других специализированных устройствах, поэтому в обычных домашних и игровых ПК используются редко.
