Как выбрать кабель питания для компьютера и техники

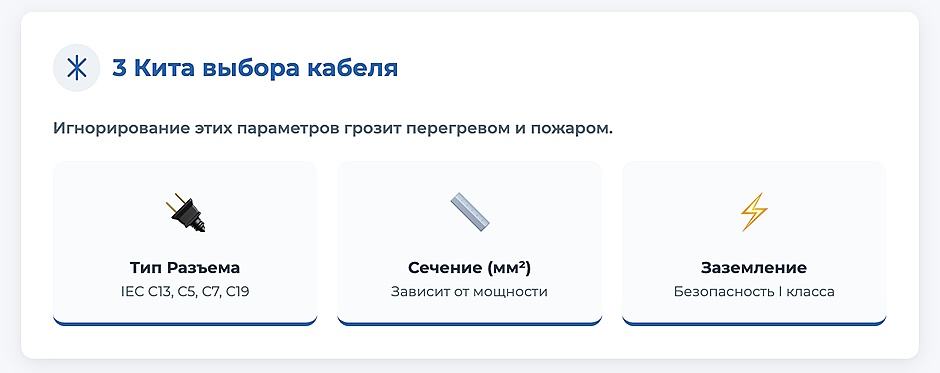

Правильно подобранный кабель питания влияет на безопасность, стабильность работы и срок службы техники. При выборе учитывают три параметра: тип разъема, сечение провода и наличие заземления. Неподходящий кабель может перегреваться, вызывать сбои в работе оборудования или создавать риск короткого замыкания.

В этом руководстве разберем, как определить нужный тип разъема по стандарту IEC 60320, рассчитать сечение провода под мощность устройства и учесть другие важные параметры при выборе.

Шаг 1: Определяем тип разъема по стандарту IEC 60320

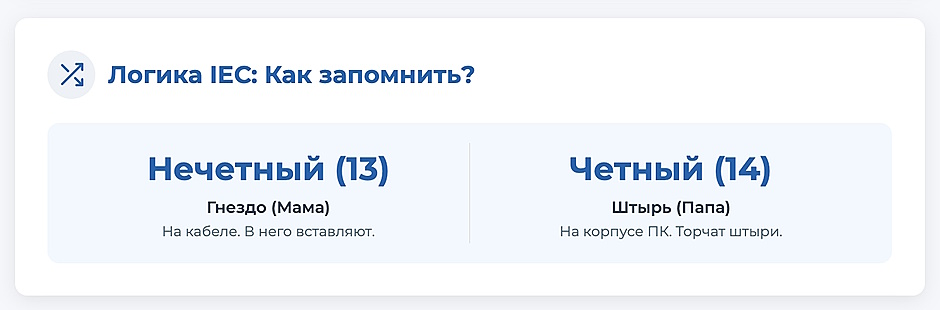

IEC 60320 — международный стандарт, описывающий разъемы для подключения электрооборудования к сети переменного тока напряжением до 250 В. Стандарт включает 13 пар разъемов, каждая из которых обозначается буквой C и номером. Четные номера (C14, C20) — штыревые разъемы на устройстве, нечетные (C13, C19) — гнездовые разъемы на кабеле.

Первый шаг при выборе кабеля — определить, какой разъем установлен на вашем оборудовании. Для этого достаточно осмотреть заднюю панель устройства или проверить документацию.

IEC C13/C14 — стандарт для ПК, мониторов и оргтехники

C13/C14 — самая распространенная пара разъемов. C14 (штыревой) устанавливается на блоки питания компьютеров, мониторы, принтеры. C13 (гнездовой) находится на конце кабеля питания. Разъем имеет характерную трапециевидную форму со скошенными углами.

Характеристики: трехжильный кабель с заземлением, максимальный ток 10 А при напряжении 220-250 В. Этого достаточно для устройств мощностью до 2,2 кВт. Типичные сечения для таких кабелей — 0,75-1,0 мм².

IEC C5/C6 («Микки Маус») — для блоков питания ноутбуков

C5/C6 получил народное название «Микки Маус» из-за характерной формы с тремя контактами, напоминающей силуэт мышиных ушей. Этот трехжильный разъем с заземлением используется в блоках питания ноутбуков, проекторов, некоторых мониторов и небольшой техники.

Характеристики: максимальный ток 2,5 А, напряжение до 250 В. Подходит для устройств мощностью до 550 Вт. Типичное сечение жил — 0,5-0,75 мм².

IEC C7/C8 («Восьмерка») — для консолей и бытовой электроники

C7/C8 — двухжильный разъем без заземления, который в народе называют «восьмеркой» из-за формы с двумя параллельными контактами. Применяется в игровых консолях (PlayStation, Xbox), радиоприемниках, зарядных устройствах, аудиотехнике и другом оборудовании класса защиты II с двойной изоляцией.

Характеристики: максимальный ток 2,5 А, напряжение до 250 В. Подходит для устройств мощностью до 550 Вт. Сечение жил обычно 0,5-0,75 мм².

IEC C19/C20 — для мощных серверов и ИБП

C19/C20 — усиленная пара разъемов для оборудования с высоким энергопотреблением. C19 отличается от C13 прямоугольной формой без скошенных углов и более крупными контактами. Используется в серверах, мощных рабочих станциях, источниках бесперебойного питания (ИБП) от 3 кВА, распределителях питания (PDU).

Характеристики: трехжильный кабель с заземлением, максимальный ток 16 А при напряжении 220-250 В. Рассчитан на устройства мощностью до 3,5 кВт. Минимальное сечение жил — 1,5 мм², рекомендуемое — 2,5 мм².

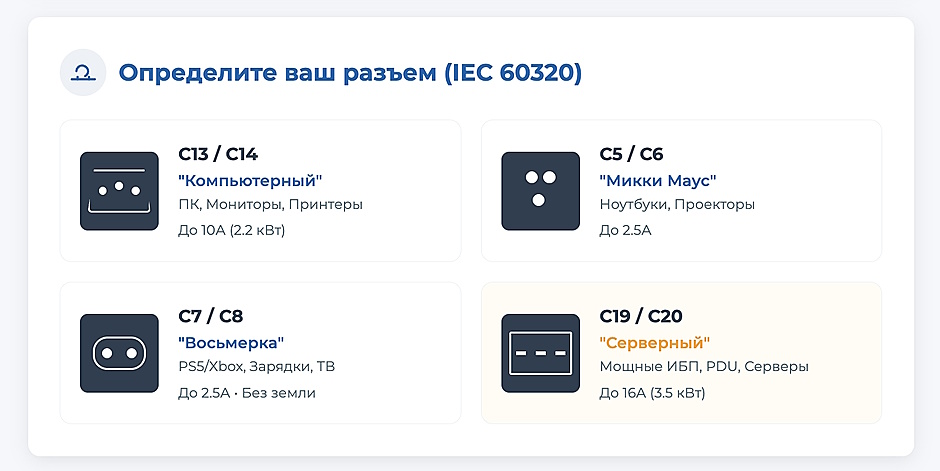

Таблица 1. Основные типы разъемов IEC 60320

Шаг 2: Расчет мощности и выбор сечения провода

После определения типа разъема необходимо подобрать кабель с правильным сечением жил. Сечение провода (площадь поперечного среза токопроводящей жилы) измеряется в мм² и напрямую влияет на то, какой ток может безопасно пропускать кабель без перегрева.

Зависимость простая: чем мощнее устройство, тем больший ток оно потребляет, и тем толще должны быть жилы кабеля. Для расчета тока используется формула:

I (А) = P (Вт) / U (В)

Где:

• I — сила тока в амперах
• P — мощность устройства в ваттах
• U — напряжение сети (для России это 220 В)

Пример: компьютер мощностью 500 Вт потребляет ток 500 / 220 = 2,3 А. Для такой нагрузки достаточно медного кабеля сечением 0,75 мм².

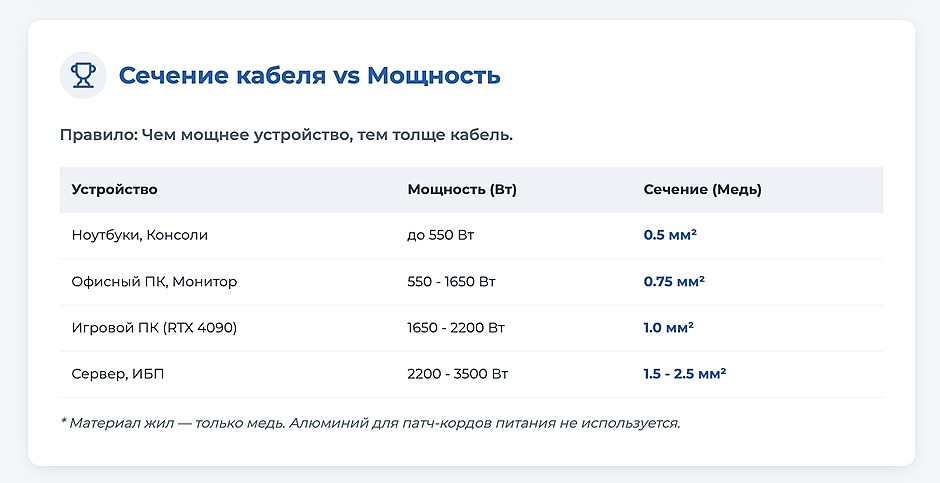

Таблица 2. Зависимость сечения медного провода от мощности оборудования (сеть 220В)

При выборе сечения учитывайте небольшой запас в 15–20%. Кабель, работающий на пределе своих возможностей, быстрее изнашивается и нагревается.

Материал жил: почему медь — предпочтительный выбор

Силовые кабели для компьютерной техники и оргтехники изготавливаются из меди. Медь имеет электропроводность почти в два раза выше, чем алюминий, что позволяет использовать меньшее сечение при той же токовой нагрузке. Медные жилы гибче, устойчивее к изгибам и коррозии, обеспечивают надежный контакт в разъемах.

Алюминиевые жилы встречаются только в стационарной силовой проводке большого сечения (от 16 мм²). Для подключаемых шнуров питания используется исключительно медь.

Шаг 3: Учитываем длину, заземление и маркировку

Помимо разъема и сечения, при выборе кабеля важны дополнительные параметры, влияющие на безопасность и удобство эксплуатации.

Почему важна оптимальная длина кабеля

Длина кабеля влияет на падение напряжения в линии. При большой длине и малом сечении потери становятся заметными — устройство может работать нестабильно или не включаться вовсе. Для бытовой техники и компьютеров стандартная длина кабеля составляет 1,5–3 метра.

Выбирайте длину с небольшим запасом (20-30 см), но избегайте избыточно длинных кабелей. Скрученный в бухту кабель хуже охлаждается и может перегреваться под нагрузкой.

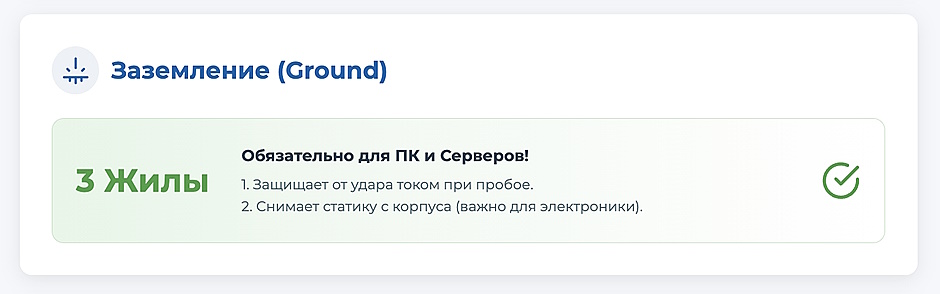

Заземление: обязательно для безопасности техники

Заземляющий контакт (третья жила в кабеле) выполняет две функции: защищает пользователя от удара током при пробое изоляции и отводит статическое электричество с корпуса устройства.

Для компьютеров, серверов, ИБП и другой техники класса защиты I использование трехжильного кабеля с заземлением обязательно. Двухжильные кабели (как C7/C8) применяются только для оборудования класса защиты II с двойной изоляцией.

Как читать маркировку на кабеле

На изоляции кабеля обычно нанесена маркировка, например: 3x0,75 мм² или 3G0.75. Расшифровка:

• Первая цифра (3) — количество жил в кабеле
• Буква G (если есть) — наличие жилы заземления (ground)
• Последняя цифра (0.75) — сечение каждой жилы в мм²

Также на кабеле указывается максимальное напряжение (обычно 250V) и иногда максимальный ток (10A, 16A).

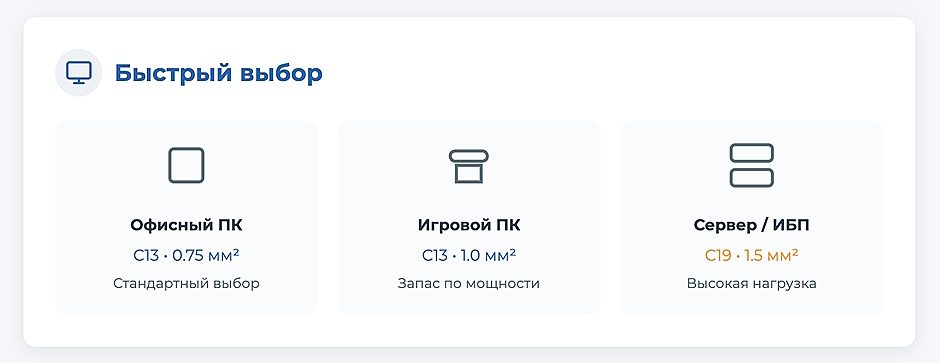

Подбор кабеля питания для разного типа оборудования

Рассмотрим практические рекомендации по выбору кабеля для самых распространенных сценариев.

Кабель для ПК и монитора

Для настольных компьютеров и мониторов используется разъем C13/C14. Офисный ПК потребляет обычно 250-400 Вт, монитор — 30-60 Вт. Для такой техники достаточно кабеля сечением 0,75 мм² и длиной 1,5–2 метра.

Для мощного игрового ПК с блоком питания от 750 Вт рекомендуется кабель сечением 1,0 мм². Это обеспечит запас по току и снизит нагрев при длительных игровых сессиях.

Кабель для сервера и ИБП

Серверы и мощные источники бесперебойного питания (от 3 кВА) используют разъем C19/C20. Такое оборудование потребляет от 2 до 3,5 кВт, что соответствует току 10–16 А.

Минимальное сечение жил для C19/C20 — 1,5 мм², рекомендуемое — 2,5 мм². Кабели для серверов обычно имеют длину 2-3 метра и усиленную изоляцию.

Кабель для ноутбука, консоли и другой техники

Блоки питания ноутбуков комплектуются кабелями с разъемом C5/C6 («Микки Маус»). Мощность блоков питания ноутбуков составляет 45-120 Вт, сечение жил кабеля — 0,5-0,75 мм².

Игровые консоли (PlayStation, Xbox), телевизоры, аудиотехника используют разъем C7/C8 («Восьмерка»). Для этих устройств достаточно двухжильного кабеля сечением 0,5–0,75 мм² и длиной 1,5–2 метра.

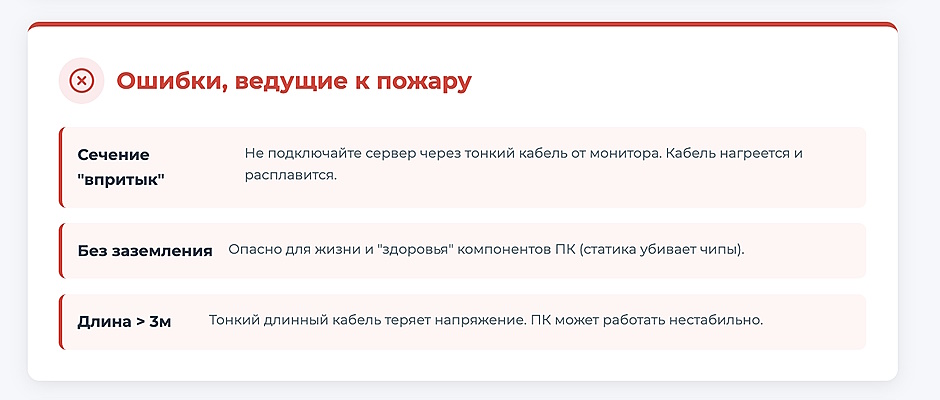

Главные ошибки при выборе силового кабеля

При покупке кабеля питания избегайте следующих распространенных ошибок:

• Выбор сечения «на глаз» или «впритык» . Использование кабеля с недостаточным сечением приводит к перегреву, оплавлению изоляции и риску возгорания. Всегда выбирайте сечение с запасом 15–20%.
• Использование кабеля от маломощного устройства для мощного. Кабель от монитора (0,75 мм², 10 А) нельзя использовать для мощного сервера или ИБП. При перегрузке кабель будет греться, что приведет к нестабильной работе оборудования.
• Покупка кабеля без заземления для компьютера. Использование двухжильного кабеля для техники класса I (компьютеры, серверы) опасно. При пробое изоляции на корпусе окажется опасное напряжение, а статическое электричество будет накапливаться на корпусе.
• Слишком длинный кабель. Кабель длиной 10+ метров при малом сечении создает заметное падение напряжения, особенно при высоких нагрузках. Устройство может не включиться или работать нестабильно.

FAQ: Частые вопросы о выборе кабелей питания

Можно ли использовать кабель от монитора для системного блока?

Да, если мощность системного блока не превышает 1,5 кВт (ток до 7 А). Стандартные кабели C13/C14 рассчитаны на 10 А. Для игровых ПК с БП 750+ Вт лучше использовать кабель сечением 1,0 мм² вместо стандартных 0,75 мм².

Что будет, если использовать слишком длинный кабель?

При большой длине и малом сечении возрастает падение напряжения. Для кабеля 0,75 мм² длиной 10 м и нагрузке 5 А падение составит около 8-10 В, что может привести к нестабильной работе устройства. Рекомендуемая длина — до 3 метров.

Как понять, что кабель пора менять?

Признаки износа кабеля: трещины или оплавление изоляции, деформация или почернение контактов разъема, нагрев кабеля при работе, запах жженой пластмассы. При обнаружении любого из этих признаков кабель необходимо заменить немедленно.

Чем отличается кабель для сервера от обычного компьютерного?

Кабель для сервера (C19/C20) имеет разъем большего размера, рассчитан на ток до 16 А (против 10 А у C13/C14) и имеет большее сечение жил — минимум 1,5 мм² против 0,75 мм² у компьютерных кабелей

Выбор правильного кабеля питания — это вопрос безопасности и надежности работы техники. Определите тип разъема на вашем устройстве, рассчитайте необходимое сечение исходя из мощности и выбирайте кабель с заземлением для всей компьютерной техники.

В каталоге XCOM-SHOP представлен широкий выбор сетевых кабелей питания всех типов разъемов — от стандартных C13/C14 для компьютеров до усиленных C19/C20 для серверов. По вопросам подбора кабеля для вашего оборудования можно обратиться к менеджерам XCOM-SHOP.
