Медиаконвертер в офисной сети — что это и как выбрать

Стандартный Ethernet по витой паре работает на расстоянии до 100 метров. Для одного офисного этажа этого хватает. Как только появляется второй корпус, соседнее здание или удаленная IP-камера в 300 метрах от регистратора — нужно другое решение. Медиаконвертер купить и установить проще и дешевле, чем тянуть новый кабельный маршрут или покупать управляемый коммутатор ради одного канала.

Эта статья — практическое руководство. Разберем, что такое медиаконвертер, как он работает, какие параметры важны при выборе и как подключить его без ошибок.

Что такое медиаконвертер и зачем он нужен в офисной сети

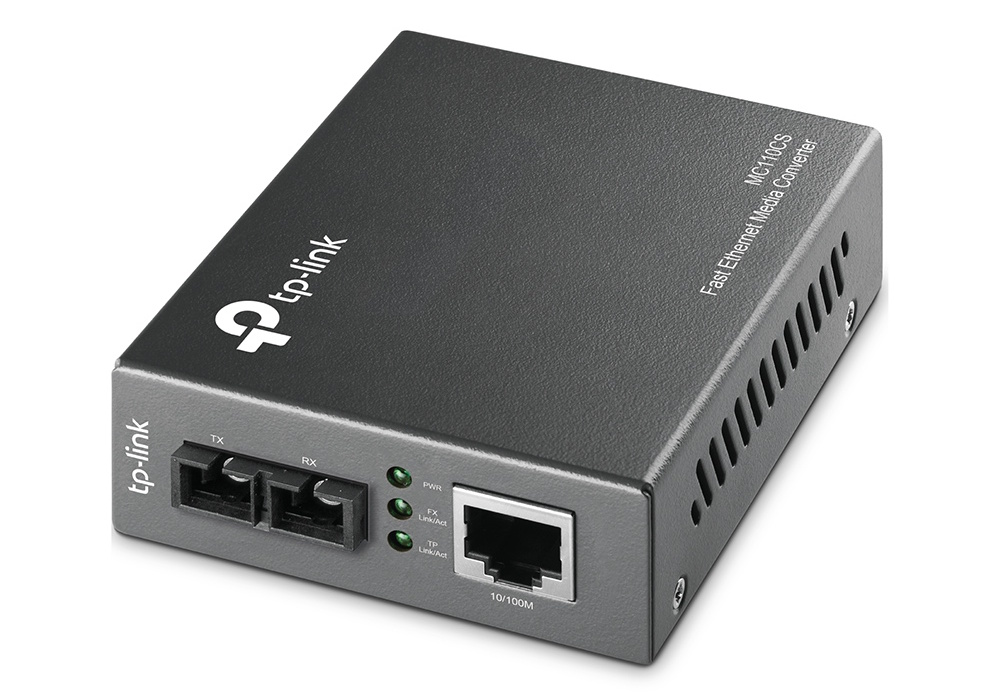

Медиаконвертер — это сетевое устройство, которое преобразует сигнал из одной физической среды передачи в другую. Чаще всего это означает переход с витой пары на оптоволокно и обратно. По сути — «переводчик» между двумя разными языками физического уровня сети.

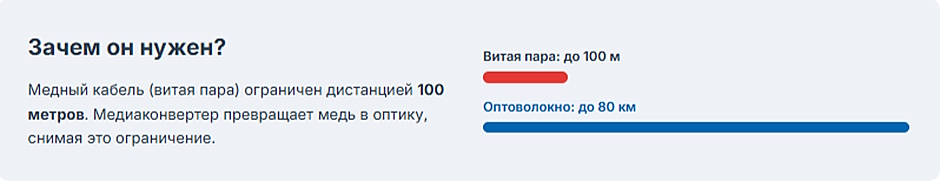

Задача устройства — решить одну конкретную проблему: ограничение дальности медного Ethernet. Витая пара по стандарту 1000BASE-T обеспечивает гигабитную скорость максимум на 100 метрах. Оптоволоконный кабель в зависимости от типа дает от 550 метров до десятков километров без потери сигнала.

Медиаконвертер работает на физическом уровне модели OSI. Для сети он «прозрачен»: не требует IP-адреса, не нуждается в настройке (в базовом варианте), не влияет на топологию. Поставил — и забыл.

Устройства используются парами: один конвертер на стороне медного сегмента, второй — на стороне приемного оборудования. Оптоволоконный патч-корд соединяет их между собой.

📎 Смотрите также: Как правильно выбрать витую пару — разбираем категории кабеля, типы экранирования и нюансы прокладки для офисной сети.

Принцип работы — как медиаконвертер соединяет разные сети

Принцип прост. Электрический сигнал с RJ-45 порта поступает во внутреннюю схему конвертера. Там он преобразуется в световой импульс — и передается по оптоволокну через SFP-модуль или встроенный оптический порт. На приемной стороне второй медиаконвертер выполняет обратное преобразование: свет снова становится электрическим сигналом, который коммутатор или компьютер воспринимает как обычный Ethernet-пакет.

Это называется OEO-преобразование (Optical-Electrical-Optical). Сигнал не просто ретранслируется — он регенерируется. Это значит, что накопленные помехи и затухание на медном участке не переходят в оптический сегмент.

Для сетевого оборудования на обоих концах происходящее невидимо. Коммутатор «думает», что подключен к обычному Ethernet-устройству.

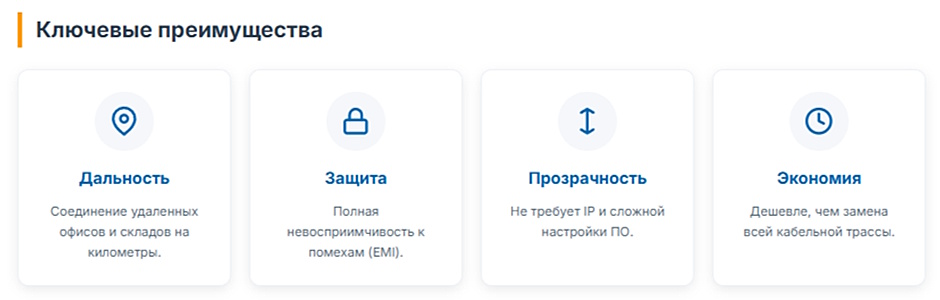

Ключевые преимущества — когда без медиаконвертера не обойтись

• Преодоление лимита 100 метров. Оптоволоконный канал между двумя конвертерами может быть длиной несколько километров при сохранении гигабитной скорости.
• Полная защита от электромагнитных помех (EMI). Оптический сигнал не подвержен воздействию промышленного оборудования, частотных преобразователей, силовой проводки.
• Повышенная безопасность. Перехватить данные с оптоволоконного кабеля значительно сложнее, чем с медного — физически это требует специального оборудования и обрыва линии.
• Экономичная модернизация. Если существующая инфраструктура уже включает оптоволокно (от провайдера, между зданиями), пара медиаконвертеров позволяет «вписать» в нее любое медное оборудование без замены кабельной трассы.

Как выбрать медиаконвертер для офиса — пошаговое руководство

«Главное правило — не переплачивать за ненужные функции. Для 90% офисных задач достаточно пары неуправляемых гигабитных медиаконвертеров. Начинайте выбор со скорости и дальности, а потом уже смотрите на дополнительные опции», — рекомендует специалист XCOM-SHOP.

Шаг 1. Определяем требуемую скорость сети

Скорость медиаконвертера должна совпадать со скоростью портов оборудования, к которому он подключается. Три базовых варианта:

• 100 Мбит/с (Fast Ethernet) — достаточно для IP-камер, терминалов, кассового оборудования с умеренным трафиком.
• 1 Гбит/с (Gigabit Ethernet) — стандарт для офисных рабочих мест, серверов доступа, точек Wi-Fi.
• 10 Гбит/с — для серверных магистралей, хранилищ данных, ядра сети в крупных инсталляциях.

Если коммутатор на одной стороне гигабитный, а медиаконвертер 100-мегабитный — скорость всего канала опустится до 100 Мбит/с. Это не ошибка, но нужно понимать это заранее.

Шаг 2. Рассчитываем дальность и выбираем тип волокна

Тип оптоволокна определяется дистанцией. Два основных варианта:

Multi-Mode (MM, многомодовый) — для коротких дистанций. На скорости 1 Гбит/с обеспечивает до 550 метров по кабелю OM2 и до 1000 метров по лазерно-оптимизированному кабелю OM3/OM4. Источник света — светодиод или VCSEL-лазер. Стоимость трансивера ниже. Применяется внутри зданий, между этажами, в пределах одной площадки.

Single-Mode (SM, одномодовый) — для больших расстояний. Дистанция от 10 до 80 километров и более в зависимости от трансивера. Источник света — торцевой лазер. Стоимость выше. Применяется для соединения зданий, FTTB-подключений от провайдера, промышленных объектов.

Сравнение типов оптоволокна

Важно: тип волокна в кабеле должен совпадать с типом SFP-модуля в конвертере. Нельзя использовать SM-трансивер с MM-кабелем.

Шаг 3. Выбираем тип порта — встроенный разъем или SFP-слот

Два конструктивных варианта оптического интерфейса:

• Встроенный порт (обычно SC или LC) — коннектор физически встроен в корпус конвертера. Просто, надежно, не требует дополнительных компонентов. Минус: тип волокна, разъем и дальность зафиксированы производителем. Если через год нужно будет увеличить дистанцию или сменить тип волокна — придется менять устройство целиком.
• SFP-слот — универсальное гнездо для сменных трансиверов. Устанавливаете нужный SFP-модуль под конкретную задачу: MM или SM, SC или LC, 500 м или 40 км. При изменении требований достаточно заменить модуль. Это более гибкое и перспективное решение для объектов, где условия могут меняться.

Шаг 4. Решаем, нужен ли удаленный контроль — управляемый или неуправляемый

• Неуправляемый медиаконвертер — это Plug-and-Play устройство. Подключил, загорелись индикаторы — работает. Никаких настроек, никакого веб-интерфейса. Оптимален для 90% задач: соединение двух точек, подключение удаленной камеры или точки доступа.
• Управляемый конвертер предоставляет доступ к веб-консоли или SNMP. Возможности: удаленный мониторинг состояния линка, статистика ошибок, настройка VLAN и QoS, поддержка LFP (Link Fault Pass-through — передача информации об обрыве линии на противоположный порт). Необходим в критически важных сегментах сети, где нужна диагностика без выезда на объект.

Сравнение управляемых и неуправляемых медиаконвертеров

Шаг 5. Проверяем необходимость поддержки PoE

PoE (Power over Ethernet) позволяет передавать электропитание по витой паре вместе с данными. Если к медиаконвертеру будет подключаться устройство, которому нужно питание (IP-камера, точка доступа Wi-Fi, IP-телефон), модель с поддержкой PoE исключает необходимость отдельного блока питания на удаленной стороне.

Актуальные стандарты: 802.3af (до 15,4 Вт), 802.3at (до 30 Вт), 802.3bt (до 90 Вт). Камеры и точки доступа обычно укладываются в 802.3at.

📎 Смотрите также: Питание через Ethernet (PoE): как выбрать коммутатор для видеонаблюдения и Wi-Fi в офисе — подробный разбор стандартов PoE и критериев выбора коммутатора под разные устройства.

Шаг 6. Учитываем форм-фактор и условия эксплуатации

Три варианта исполнения:

• Автономный — отдельный корпус с блоком питания. Для одиночных установок на рабочем месте, в небольших офисах.
• Для установки в шасси — плата без самостоятельного корпуса. Вставляется в специальное шасси (на 4, 8, 16 слотов) с общим блоком питания. Удобно в серверных, где сосредоточено много оптических каналов.
• Промышленный (индустриальный) — защищенный корпус с расширенным диапазоном рабочих температур (обычно -40...+75°C), крепление на DIN-рейку. Для производственных цехов, складов, уличных шкафов.

Важные технологии — PoE, WDM и LFP

• WDM (Wavelength Division Multiplexing, спектральное уплотнение) — технология, позволяющая передавать два канала передачи данных по одному оптоволоконному кабелю. Один конвертер передает на длине волны 1310 нм и принимает на 1550 нм, второй — наоборот. Это позволяет вдвое сократить расход кабеля при прокладке новой трассы или использовать уже проложенное одиночное волокно.
• WDM-медиаконвертеры продаются парами и помечаются как тип A (TX 1310 / RX 1550) и тип B (TX 1550 / RX 1310). Важно не перепутать порядок при подключении.
• LFP (Link Fault Pass-through) — функция передачи информации о сбое линии. Если на одном конце оптического канала пропадает сигнал, конвертер с поддержкой LFP принудительно «роняет» медный порт на другом конце. Подключенный коммутатор фиксирует потерю связи и может сработать сигнализация или переключение на резервный канал. Без LFP коммутатор «думает», что медный линк в порядке, хотя оптика уже не работает.
• PoE как технология рассмотрена выше. Если устройство на удаленном конце потребляет более 30 Вт — нужен медиаконвертер с поддержкой PoE++ (802.3bt).

Где используются медиаконвертеры — сценарии применения

• Объединение сетей двух зданий. Два офиса на расстоянии 500 метров. Между ними проложен одномодовый кабель. По одному медиаконвертеру на каждой стороне — и сети объединены в один сегмент без дополнительного оборудования.
• Системы видеонаблюдения. Уличная IP-камера с PoE находится в 300 метрах от сервера. Медиаконвертер с поддержкой PoE передает и данные, и питание по единому оптическому каналу. Прокладывать дополнительный кабель питания не нужно.
• Промышленные сети. В цеху работают частотные преобразователи, электрические двигатели, сварочное оборудование — все это создает мощные электромагнитные помехи. Оптоволоконный сегмент между конвертерами полностью изолирован от EMI.
• FTTB (Fiber to the Building). Интернет-провайдер заводит оптику в здание. На границе сети стоит медиаконвертер, который «конвертирует» оптический сигнал в привычный Ethernet для коммутатора в коридоре.
• Расширение сети склада или торгового зала. Кабельные трассы уже проложены, но Ethernet-кабель уперся в ограничение 100 метров. Пара конвертеров позволяет «добросить» сеть до нужной точки по имеющейся оптической трассе.

Медиаконвертер или коммутатор с SFP: что выбрать

Иногда задачу можно решить двумя способами, и выбор между ними влияет на бюджет и гибкость решения.

1. Медиаконвертер — устройство «точка-точка». Одно устройство соединяет один медный порт с одним оптическим. Дешево, просто, не требует настройки. Оптимально, когда нужен один оптический канал.
2. Коммутатор с SFP-портами — если нужно подключить несколько оптических линий в одном месте, коммутатор с несколькими SFP-слотами экономичнее по совокупной стоимости и удобнее в обслуживании. Одно устройство вместо нескольких пар конвертеров, единая точка управления, возможность VLAN и QoS.

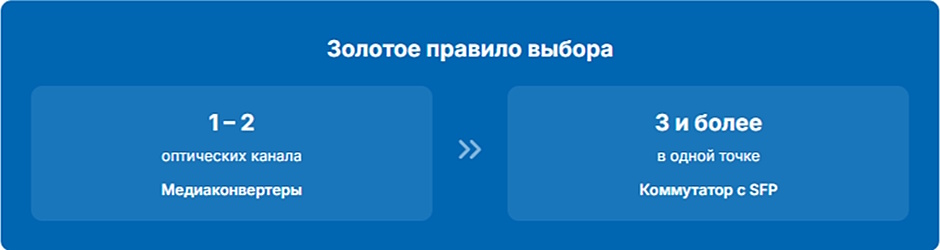

Правило выбора: 1-2 оптических канала — медиаконвертеры, 3 и более в одном месте — коммутатор с SFP.

Установка и базовая настройка

Физическое подключение неуправляемого медиаконвертера занимает несколько минут.

Пошаговое физическое подключение

1. Если конвертер оснащен SFP-слотом — установить SFP-модуль до подключения кабелей. Трансиверы вставляются до упора с характерным щелчком.
2. Подключить оптоволоконный патч-корд к оптическому порту или SFP-модулю. Убедиться, что тип разъема совпадает (SC, LC или ST).
3. Подключить патч-корд витой пары (RJ-45) к медному порту.
4. Подключить питание.
5. Повторить все шаги для второго медиаконвертера на другом конце линии.

Важно: при использовании двух конвертеров с WDM тип A подключается к типу B. Два конвертера одного типа работать не будут.

📎 Смотрите также: Промышленные коммутаторы: какие задачи решают и в чём их особенность — когда задача выходит за рамки пары конвертеров и нужен коммутатор с защитой для сложных условий.

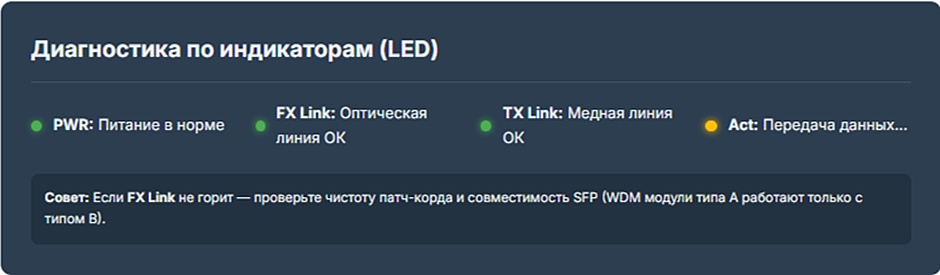

Расшифровка светодиодных индикаторов (LED)

По индикаторам можно быстро диагностировать состояние канала:

• PWR — горит зеленым: питание подано. Не горит: проблема с блоком питания или кабелем питания.
• FX Link/Act — горит: оптический линк установлен. Мигает: идет передача данных. Не горит: нет оптического сигнала (обрыв кабеля, неправильный тип трансивера, несовместимые длины волн).
• TX Link/Act — горит: медный линк установлен. Не горит: нет подключения по витой паре.
• 100 / 1000 — индикатор скорости согласованного соединения на медном порту.

Если FX Link не горит, а PWR в порядке — первым делом проверяют оптический патч-корд и совместимость SFP-модулей на обоих концах.

FAQ — частые вопросы

• Что такое SFP-модуль и нужно ли его покупать отдельно? SFP-модуль (трансивер) — это сменный оптический порт в форм-факторе маленькой платы. Он определяет тип волокна (MM или SM), тип разъема (SC, LC) и дальность. Если медиаконвертер оснащен SFP-слотом — трансивер покупается отдельно. Если конвертер со встроенным оптическим портом — модуль уже интегрирован. При выборе убедитесь, что SFP-модули на обоих концах канала совместимы по длинам волн.
• Можно ли соединить медиаконвертеры разных производителей и с разными скоростями? Разных производителей — как правило, да, если соблюдены длины волн и тип волокна. Разных скоростей — нет. Гигабитный конвертер не установит линк с 100-мегабитным: они работают по разным физическим стандартам и не «договорятся» об общей скорости. Оба устройства в паре должны быть одной скорости.
• В чем разница между WDM и обычным двухволоконным медиаконвертером? Обычный (двухволоконный) медиаконвертер использует два оптических волокна: одно для передачи, одно для приема. WDM-конвертер работает по одному волокну, разнося сигналы передачи и приема на разные длины волн (обычно 1310 нм и 1550 нм). WDM выгоден, когда кабельная трасса уже проложена одиночным волокном или когда нужно сэкономить на кабеле.
• Что произойдет, если подключить гигабитный медиаконвертер к 100-мегабитному порту коммутатора? Ничего критичного. Медный порт медиаконвертера поддерживает автосогласование (Auto-Negotiation) и установит соединение на скорости 100 Мбит/с. Оптический канал при этом может быть гигабитным — скорость ограничится по более медленному порту. Это рабочая ситуация, но если нужен гигабит — нужно проверить и порт коммутатора.
• Как понять, какой оптический коннектор мне нужен: SC, LC или ST? Тип коннектора определяется оборудованием, к которому подключается кабель. SC — квадратный, защелкивается, самый распространенный в офисных инсталляциях. LC — маленький, похож на уменьшенный SC, используется в SFP-модулях и современном оборудовании. ST — круглый байонетный разъем, встречается в старых инсталляциях. Если конвертер с SFP-слотом — разъем определяется установленным трансивером. Если со встроенным портом — указан в спецификации.
