Плоттер для проектного бюро: подбор под формат A1 и вопрос чернил Canon и HP

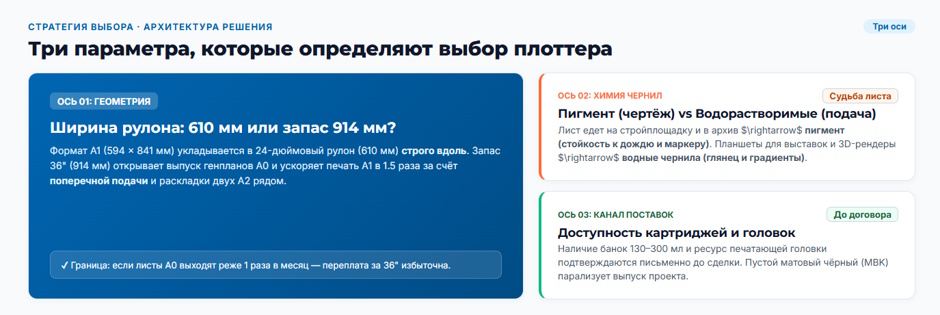

Какой класс аппарата закрывает A1 и 3 параметра, которые решают выбор

Формат A1 в проектном бюро закрывает широкоформатный струйный аппарат с рулонной подачей и полезной шириной печати от 610 мм (24 дюйма). Такой инженерный плоттер печатает лист A1 вдоль рулона: ширина листа 594 мм укладывается в 610 мм, а длина 841 мм идёт по рулону. Марки внутри класса — Canon, HP, Epson и другие — решают одну задачу, а выбор конкретного плоттера для проектного бюро определяют три параметра.

1. Ширина печати и формат носителя. Хватает ли 610 мм под A1 или нужен запас до 914 мм (36 дюймов) под A0, длинные схемы и печать A1 поперёк рулона.
2. Тип чернил под задачу. Рабочая документация, которая едет на площадку и в архив, требует одних свойств отпечатка, презентационная графика — других.
3. Подтверждённая доступность расходных материалов. Картриджи, печатающая головка и носители для выбранной марки и модели проверяются у поставщика до сделки, а не после первого пустого картриджа.

Словом «плоттер» называют и печатающие, и режущие устройства. Дальше речь только о печатающем инженерном аппарате — плоттере для чертежей и проектной графики. Характеристики и условия поставки расходных материалов меняются, поэтому числовые ориентиры сверяйте с документацией производителя и с поставщиком на дату обращения.

Формат и носитель: ширина рулона 610 мм, запас до A0 и чем печатать

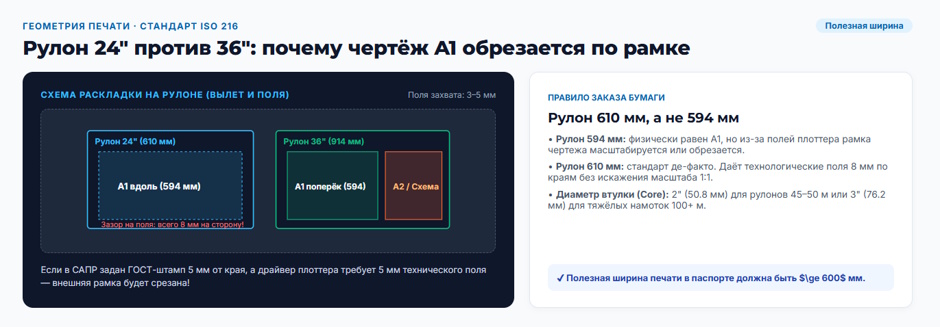

В широкоформатной печати «поддержка A1» — не одно число, а цепочка: ширина рулона → полезная ширина печати → поля → отпечаток. Сравнивать аппараты по строчке «формат A1» без сверки полезной ширины печати некорректно: два плоттера формата A1 могут по-разному обрезать рамку чертежа.

Форматы A1 и A0, ширина рулона и полезная ширина печати

Ширина рулона, полезная ширина печати, рулон или лист

Часть ширины рулона уходит на поля и зону захвата. Поэтому чертёж A1 с рамкой и штампом, свёрстанный «впритык» к формату, может обрезаться по краю, если в драйвере заданы увеличенные поля или бюро печатает на рулоне шириной 594 мм. Смотрят паспортную максимальную ширину печати, а не заявленный формат.

Аппарат с шириной рулона 914 мм берут в трёх случаях:

• в бюро регулярно выпускают листы A0 — генпланы, сводные схемы;
• нужны длинные развёртки и схемы, которые не помещаются в 610 мм по ширине;
• комплект печатается сериями, и раскладка двух A2 рядом по ширине рулона и печать A1 поперёк экономят время и носитель.

Рулон — для серийного выпуска комплектов, лист — для единичных экземпляров и плотных носителей. Параметры рулона — диаметр втулки и внешний диаметр — сверяют по документации, чтобы закупленная бумага встала в аппарат.

Носители: бумага 80 и 90 г/м², калька, плёнка

Плоттер для чертежей и подач работает с разными носителями, под каждую задачу — свой:

• бумага около 80 г/м² — повседневный выпуск рабочей документации, например Lomond 1214201 — офсетная бумага 80 г/м², рулон 610 мм × 45 м, втулка 50,8 мм;
• бумага 90 г/м² и выше — экземпляры на подпись, передача заказчику, архив, например Lomond 1202011 CAD&GIS — матовая бумага для САПР и ГИС, рулон 610 мм × 45 м, 90 г/м²;
• калька — совмещение подложек и подрезка изменений;
• плёнка — презентационные и долговечные носители.

Совместимость носителя с типом чернил и с механизмом подачи проверяется по перечню поддерживаемых материалов в документации аппарата.

Где проходит граница с офисной печатью A3

Формат A3 закрывает офисные задачи: внутренние документы, фрагменты чертежей, справочные распечатки. Для этого достаточно офисного МФУ формата A3.

Формат A1 и A0 — это выпуск проектной и рабочей документации в масштабе, который читается на площадке. Задачи разные, и, как правило, это два разных аппарата: офисное МФУ для документооборота и широкоформатный принтер для чертежей.

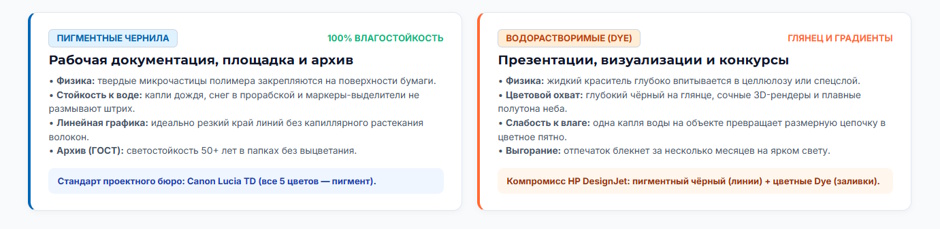

Пигментные и водорастворимые чернила: под чертёж и под презентационную графику

Какие чернила для плоттера выбрать, определяет не химия, а то, что происходит с отпечатком дальше: едет он на объект, висит на стенде или подшивается в архив. Обе группы чернил разбираются по одной рамке — принцип, сильные стороны, ограничения, типовая задача.

Сравнение пигментных и водорастворимых чернил по задачам бюро

Пигментные чернила: чертёж, выезд на объект, архив

В пигментных чернилах красящее вещество остаётся на поверхности носителя нерастворимыми частицами. Отсюда следствия: отпечаток устойчивее к влаге и меньше выцветает. Поэтому пигментные чернила — типовой выбор под документацию, которая едет на площадку, подписывается и хранится в архиве. Ограничения тоже есть: пигментные чернила требовательны к совместимости с носителем, а на плотных заливках поверхность может отличаться по блеску. Стойкость отпечатка производители указывают для конкретных сочетаний чернил и носителей — сверяйте её по документации.

Пример: бюро выпускает рабочую документацию для монтажной организации, листы неделями лежат в прорабской и попадают под дождь на площадке. Здесь приоритет — пигментные чернила и бумага, рассчитанная на пигмент.

Водорастворимые чернила: презентационная графика и плотные заливки

В водорастворимых чернилах краситель растворён и впитывается носителем. Как правило, это даёт мягкие цветовые переходы и удобную работу с насыщенными заливками — для планшетов, визуализаций и конкурсных подач. Ограничения: чувствительность к влаге и длительному световому воздействию. Поэтому отпечатки водорастворимыми чернилами относят к экспозиционному, а не архивному сценарию.

Пример: архитектурная мастерская готовит конкурсную подачу — планшеты с визуализациями и генпланом в цвете. Важны цветопередача и ровная заливка, а срок жизни планшета — недели выставки.

Как читать заявленную стойкость отпечатка

Заявленная светостойкость отпечатка — характеристика связки «чернила + носитель + условия хранения», а не чернил самих по себе. Её приводят для конкретных сочетаний и по конкретной методике. Порядок проверки простой: найти в документации, для какой пары дано значение; проверить, совпадает ли она с тем, чем печатает бюро; не переносить цифру на другой носитель и не брать её из обзоров.

Логика выбора под поток задач бюро

Решающее правило выбора чернил для плоттера по типу работ:

• только рабочая документация — приоритет стойкости отпечатка и предсказуемости тонкой линии, то есть пигментные чернила;
• только подачи и презентации — приоритет цветопередачи и заливок;
• смешанный поток — частый вариант в бюро, и у него два пути: одна система с компромиссом или разделение задач между двумя устройствами.

Выбор в смешанном потоке определяется долей презентационной печати и бюджетом. Пример: проектная организация на 15 человек выпускает в основном рабочие комплекты, а подачи для заказчика печатает несколько раз в квартал. Один аппарат с пигментной системой закрывает основной поток, а редкие цветные подачи печатаются в режиме высокого качества на подходящем носителе.

Скорость листа A1, разрешение и точность тонких линий

Паспортная скорость широкоформатного принтера указывается для конкретного режима, носителя и типа содержимого. Сравнивать аппараты допустимо только в одинаковых условиях: сравнивайте режимы, а не цифры с витрины.

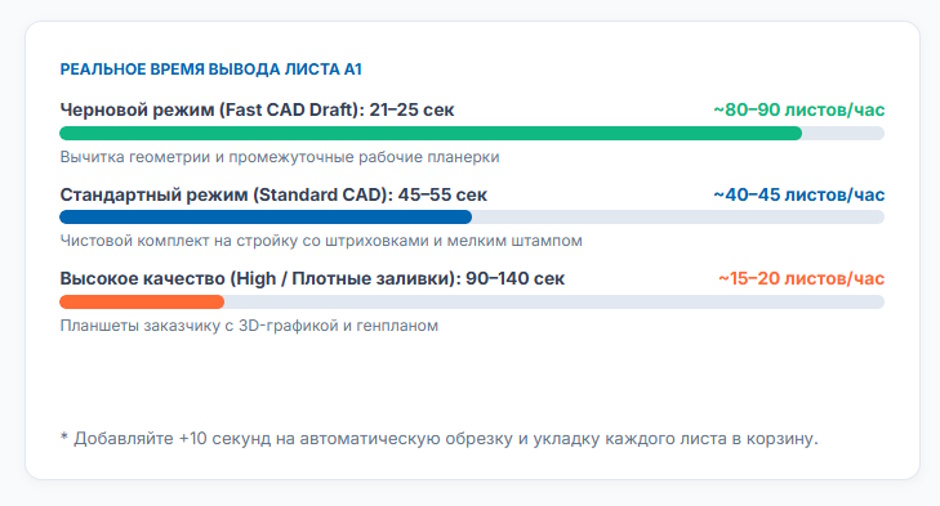

Скорость печати листа A1 и режимы качества

У аппарата не одна скорость, а набор режимов: черновой — для вычитки, стандартный — для рабочего выпуска, высокий — для экземпляров заказчику. Скорость печати листа A1 в черновом режиме и в режиме высокого качества различается в разы.

Методика пересчёта на свой поток:

1. Возьмите типовой комплект бюро — число листов A1.
2. Умножьте на время листа в том режиме, в котором он реально печатается.
3. Прибавьте время подачи, обрезки и замены рулона.
4. Сравните результат с окном, в которое комплект должен быть готов.

Разрешение dpi и минимальная толщина штриха

Разрешение в dpi и точность тонких линий — разные параметры, которые часто путают. Для чертежа критичен второй: способность воспроизвести тонкую линию без разрывов и утолщений. От неё зависит читаемость штриховок, выносок, размерных линий и мелкого текста в штампе. Высокое разрешение dpi в спецификации ещё не гарантирует точность тонких линий на вашем носителе.

Процедура до закупки: запросите у поставщика тестовый отпечаток типового листа бюро на планируемом носителе и оцените тонкие линии и мелкий текст под лупой.

Линейная графика и заливки: разная нагрузка на аппарат

Один аппарат ведёт себя по-разному на чертеже и на визуализации. Линейная графика — малое покрытие краской и высокая скорость. Плотная заливка — кратно большее покрытие, ниже скорость печати листа A1 и больший расход чернил. Следствие: усреднённая «стоимость листа» бессмысленна без типа содержимого, считать её нужно отдельно для чертежей и для презентационной печати.

Языки печати, растровый процессор и печать комплекта из САПР

Между файлом в САПР и листом есть цепочка: файл → драйвер → язык печати → обработка задания в аппарате или во внешнем растровом процессоре → очередь заданий → вывод на рулон → обрезка. Сбой в любом звене превращает быстрый инженерный плоттер в источник переделок. Типовые сбои:

• подмена толщин линий;
• потеря штриховок;
• перестроение шрифтов;
• зависание тяжёлого задания.

HP-GL/2 и PostScript: зачем аппарату язык печати

Язык печати — способ описать аппарату страницу. Язык печати HP-GL/2 исторически ориентирован на векторную инженерную графику и привычен в цепочках вывода чертежей. PostScript нужен, когда в поток попадают макеты из издательских программ. Список поддерживаемых языков смотрят в спецификации до закупки и сверяют с программами бюро: поддержка языка печати HP-GL/2 или PostScript бывает базовой или опциональной.

Растровый процессор (RIP): когда он оправдан

Растровый процессор RIP берёт на себя преобразование задания, калибровку цвета и цветовые профили, раскладку на рулоне — и снимает нагрузку с аппарата и рабочих станций. Небольшому бюро с потоком чертежей он чаще не нужен. При регулярной пакетной печати комплектов и жёстких требованиях к цвету он начинает окупаться. Лицензию и настройку закладывают в бюджет заранее.

Печать комплекта из САПР и работа нескольких рабочих мест

Печать из САПР проверяют пробным выводом до приёмки аппарата:

1. Выведите типовой лист со штампом и проверьте соответствие назначенных толщин линий фактическим.
2. Проверьте корректность штриховок и заливок.
3. Оцените читаемость штампа и мелкого текста.
4. Измерьте масштаб и геометрию — линейкой по контрольным размерам.
5. Запустите пакетный вывод комплекта и посмотрите, как аппарат держит очередь.

Это проверка связки «САПР — драйвер — аппарат», а не только самого плоттера. Если в бюро несколько рабочих мест, дополнительно проверяют сетевую печать и очередь заданий: приоритеты, снятие и перестановку задания, учёт объёмов по подразделениям, отложенную печать. Печать из САПР с нескольких рабочих станций — обычный сценарий, и его стоит проверить до подписания акта.

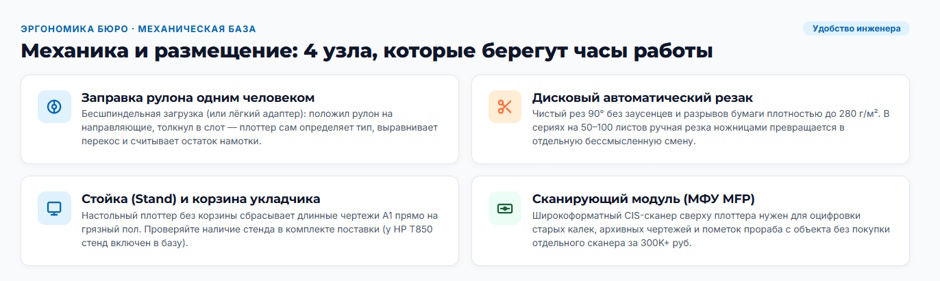

Механика и размещение: подача рулона, резак, стойка, корзина, сканирующий модуль

То, что редко попадает в спецификацию, определяет повседневное удобство широкоформатной печати: как заряжается рулон, что происходит с листом после печати, где аппарат стоит и что ему нужно от помещения.

Рулонная подача и автоматический резак

При серийной печати время экономят три вещи:

• заправка рулона одним человеком;
• автоматическое определение края и выравнивание;
• автоматический резак с ровным резом.

При комплекте из десятков листов ручная подрезка становится отдельной операцией. Вопросы к поставщику: сколько рулонов аппарат держит одновременно и можно ли переключаться между носителями без перезаправки.

Стойка, приёмная корзина и требования к месту

Стойка задаёт высоту и устойчивость, приёмная корзина принимает готовые листы. Комплектность различается: у одних аппаратов стойка и корзина в поставке, у других — отдельной позицией, и это проверяют до расчёта бюджета. Например, у HP DesignJet T850 — плоттера шириной 36 дюймов с разрешением 2400 × 1200 dpi, Wi-Fi и LAN — стенд входит в комплект.

Требования к месту:

• свободное пространство спереди и сзади под проход носителя;
• устойчивое основание;
• отдельная линия питания, если пиковое энергопотребление высокое;
• допустимые диапазоны температуры и влажности по документации.

Учтите прогрев аппарата после включения и шум резака, если плоттер стоит в общем помещении.

Сканирующий модуль и копирование чертежей

Сканирующий модуль оправдан, когда бюро регулярно оцифровывает бумажный архив, принимает подрядные чертежи в бумаге или тиражирует комплекты. Альтернатива — отдельный широкоформатный сканер. Критерии выбора: регулярность задачи, требуемое качество оцифровки, место в помещении. Модуль удорожает аппарат и увеличивает габариты.

Расходный тракт, экономика печати и проверка доступности чернил до сделки

Вопрос «что с чернилами Canon и HP» закрывается не утверждениями о состоянии рынка, а разбором расходного тракта и процедурой, которой покупатель снимает риск сам. Марки здесь — производители категории, а не участники рейтинга: проверка одинакова для любого аппарата широкоформатной печати.

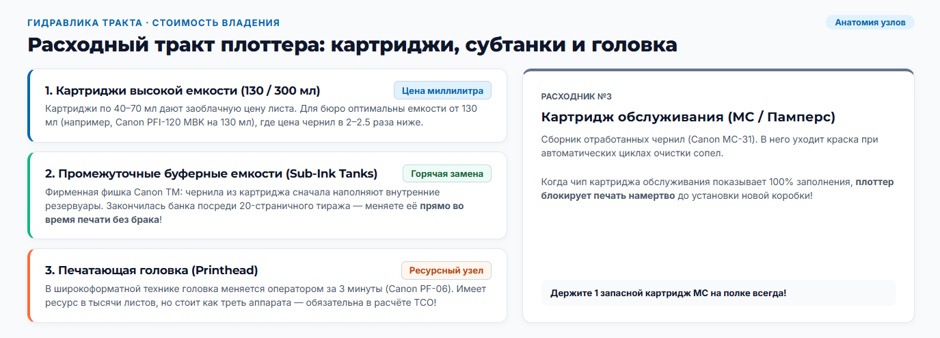

Как устроен расходный тракт: картридж, головка, узел прочистки

Расходуется не только чернило. Картридж различается объёмом чернил и способом подключения. Больший объём чернил в картридже обычно снижает стоимость миллилитра, но повышает разовый платёж и требует оборота. Например, для плоттеров Canon серии TM выпускается картридж Canon PFI-120 MBK с матовым чёрным пигментом объёмом 130 мл — именно матовый чёрный обычно отвечает за линии на бумаге для чертежей; для той же серии в каталоге есть и совместимые позиции, например Hi-Black PFI-120Y для TM-200/205/300/255/350/355.

Печатающая головка в одних конструкциях встроена в картридж и меняется вместе с ним, в других — отдельный заменяемый узел со своим ресурсом и ценой. Ресурс печатающей головки принципиально меняет экономику владения и уточняется по конкретному аппарату. Узел прочистки и ёмкость для отработанных чернил тоже расходуются.

Простои, прочистки и промывка: почему нерегулярная печать дороже

Струйная система рассчитана на регулярную работу. При длительных паузах чернила в дюзах подсыхают, и аппарат тратит часть чернил на автоматические прочистки. Для бюро с неравномерной загрузкой это значит, что часть чернил уходит на поддержание системы, и при редкой печати стоимость реального листа выше расчётной. Оцените фактический ритм печати до выбора аппарата и обсудите с поставщиком регламент обслуживания при простоях.

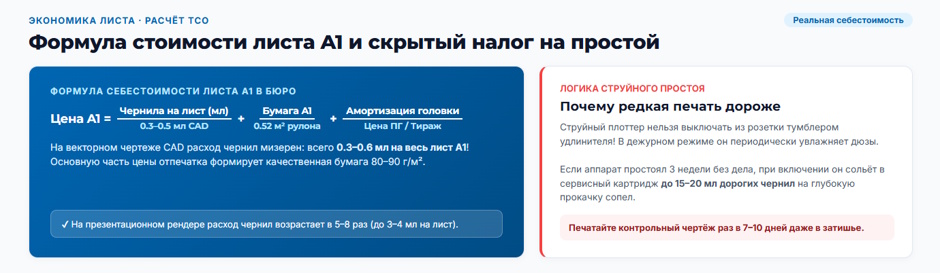

Стоимость печати листа: как посчитать самому

Рабочая формула вместо готовых цифр:

Стоимость печати листа = стоимость комплекта чернил ÷ число листов на комплект для вашего типа содержимого + стоимость носителя на лист + амортизация заменяемых узлов, включая печатающую головку, если она отдельная + доля затрат на обслуживание и прочистки.

Два условия корректного расчёта. Первое — считать стоимость печати листа отдельно для чертежей и для презентационной печати: покрытие краской различается в разы. Второе — подставлять цены, актуальные на дату расчёта. Попросите поставщика рассчитать стоимость печати листа на вашем типовом комплекте и сверьте с собственным расчётом.

Чек-лист проверки доступности расходных материалов перед закупкой плоттера

Что уточнить у поставщика по расходным материалам до сделки

Пояснения к чек-листу — почему каждый вопрос важен:

• Подтверждённая доступность оригинальных расходных материалов именно под выбранный аппарат, а не «под линейку»: у моделей одной серии наборы картриджей и головок различаются.
• Срок поставки повторного заказа и действия, когда позиции нет на складе. Сдача проекта не ждёт, поэтому альтернативу оговаривают заранее.
• Гарантия при неоригинальных чернилах. Это вопрос производителю или его авторизованному партнёру, и ответ фиксируется письменно: от него зависит сохранение сервисного обслуживания.
• Расчёт стоимости печати листа на актуальных ценах вместе с коммерческим предложением на аппарат.
• Страховой запас расходных материалов исходя из ритма печати и срока поставки.
• Кто и в какие сроки меняет печатающую головку, есть ли подменный фонд на время ремонта.

Все шесть пунктов закрывают до сделки и проверяют на дату обращения. Наличие и стоимость расходных материалов меняются, поэтому сведения в материале носят методический характер.

Частые вопросы

Какой плоттер нужен для печати чертежей формата A1?

Достаточно широкоформатного принтера с шириной рулона 610 мм (24 дюйма): лист A1 печатается вдоль рулона. Если в бюро регулярно печатают A0 или длинные схемы, берут аппарат на 914 мм. Полезную ширину печати сверяйте по документации, чтобы рамка чертежа не обрезалась.

Какие чернила для плоттера выбрать под рабочую документацию?

Для чертежей, которые едут на объект и хранятся в архиве, обычно выбирают пигментные чернила: отпечаток устойчивее к влаге и свету. Водорастворимые чернила подходят для презентационной графики. Стойкость зависит от связки «чернила + носитель» — сверяйте её по документации.

Почему при редкой печати лист обходится дороже расчётного?

При длительных паузах аппарат тратит чернила на автоматические прочистки печатающей головки. При неравномерной загрузке часть чернил уходит на поддержание системы, а не на листы. Оцените реальный ритм печати бюро до выбора аппарата и обсудите регламент обслуживания с поставщиком.

Нужен ли проектному бюро растровый процессор?

Небольшому бюро с потоком чертежей он обычно не нужен: язык печати аппарата и драйвер закрывают задачу. RIP оправдан при регулярной пакетной печати комплектов, жёстких требованиях к цвету и нескольких аппаратах в одной очереди. Лицензию и настройку закладывайте в бюджет заранее.

Подбор конфигурации и поставка через XCOM-SHOP

Менеджеры XCOM-SHOP на этапе подбора снимают задачу бюро — форматы, объём печати в листах, долю презентационной графики, парк САПР — и приводят её к спецификации оборудования и расходных материалов. Например, для потока рабочей документации формата A1 подойдёт Canon imagePROGRAF TM-255 — плоттер формата A1 на пять цветов чернил с накопителем на 500 ГБ, а при регулярной печати A0 — аппараты шириной 36 дюймов, например HP DesignJet T850. Полный выбор — в разделе струйных плоттеров каталога.

Для организаций порядок закупки такой: менеджер подтверждает наличие и количество, сообщает срок поставки и цену с НДС, выставляет счёт для оплаты, оборудование доставляется транспортной компанией, закрывающие документы можно получить через ЭДО. Подробности — на страницах для корпоративных клиентов и о способах оплаты.

Чтобы начать, приложите к запросу на подбор и коммерческое предложение типовой комплект документации для пробного вывода. По вопросам подбора и поставки широкоформатного оборудования можно обратиться к менеджерам XCOM-SHOP.

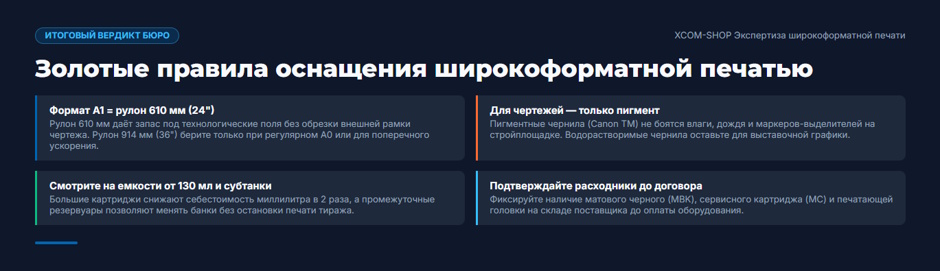

Коротко о главном

Плоттер для проектного бюро выбирают по задачам, а не по витрине:

• формат определяется полезной шириной печати, а не строчкой «A1» в описании;
• тип чернил выбирается под фактический поток задач — рабочая документация или презентационная графика;
• программный слой проверяется пробным выводом комплекта из своей САПР;
• ресурс печатающей головки может быть отдельной статьёй расходов со своей ценой;
• стоимость листа считается отдельно для чертежей и для презентационной графики;
• доступность расходных материалов подтверждается письменно до сделки.

Широкоформатная печать в бюро окупается предсказуемостью: аппарат, носитель и расходники подобраны под задачу, а риски по чернилам закрыты до покупки.
