Акустический кабель для колонок и усилителя: как выбрать сечение, материал и оконцевание

Какое сечение акустического кабеля брать под длину трассы и сопротивление колонок

Акустический кабель — это низкоомная мощностная линия от выходных клемм усилителя к пассивным колонкам. Это не межблочный кабель вроде RCA или XLR, не цифровой кабель вроде коаксиала, оптики, USB или HDMI и не силовой кабель питания; активным колонкам со встроенным усилителем такая линия не нужна вовсе — у них вместо неё обычный межблочный или цифровой вход.

Правило подбора сечения простое: сечение проводника выбирают так, чтобы сопротивление линии — обеих жил, то есть удвоенной длины трассы — осталось малой долей от сопротивления акустической системы. Расчётный ориентир — не более 5% от сопротивления колонки. Типовые диапазоны для сопротивления акустической системы 8 Ом: 0,75–1,5 мм² на трассу до 5 м, 1,5–2,5 мм² на 5–10 м, 2,5–4 мм² на 10–20 м. Для нагрузки 4 Ом каждый диапазон сдвигается на ступень выше: 1,5–2,5 мм² до 5 м, 2,5–4 мм² на 5–10 м, 4–6 мм² на трассах свыше 10 м.

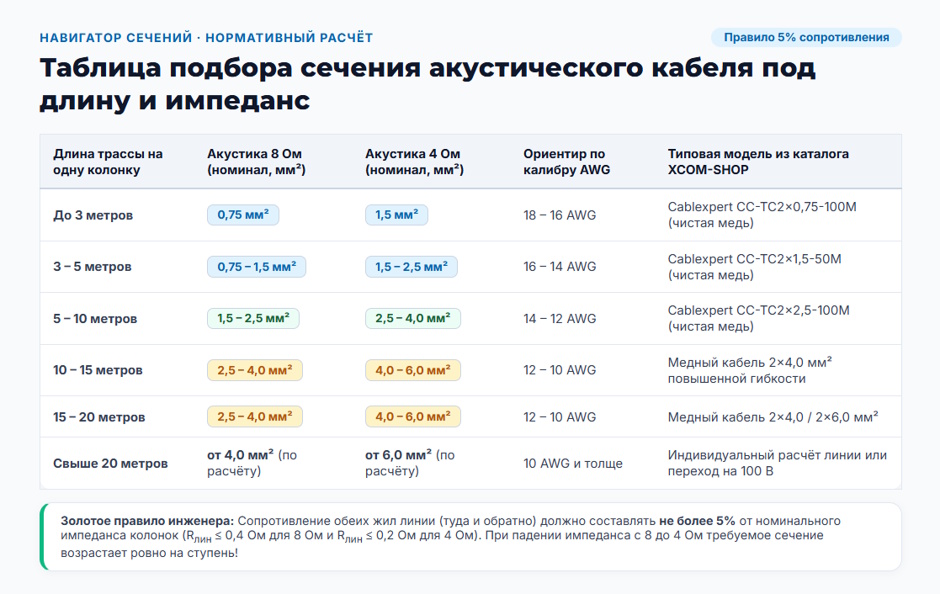

3 параметра решают выбор акустического кабеля. Первый и главный расчётный параметр — сечение проводника в квадратных миллиметрах под длину трассы и сопротивление нагрузки. Второй — материал проводника: чистая медь или биметалл с алюминиевой основой, от этого зависят сопротивление, нагрев и стойкость контакта со временем. Третий — оконцевание и полярность: на этом этапе теряется больше, чем на лишних метрах кабеля.

Цифры выше — типовые расчётные диапазоны. Сечение и допустимое сопротивление нагрузки для конкретной пары усилитель-колонки сверяют по документации обоих устройств на дату покупки.

Скрутка жил, экран, изоляция, профиль кабеля и тип разъёмов — вопросы вторичные по отношению к сечению и материалу, они разобраны ниже по порядку.

Ориентир в последней колонке — приблизительное соответствие по калибру AWG: заявленное и фактическое сечение медной части у разных производителей отличается, особенно у биметалла, поэтому итоговое решение принимают по номинальному сечению в мм² из спецификации конкретного кабеля.

Примеры конкретных сечений из каталога акустических кабелей XCOM-SHOP: Cablexpert CC-TC2x0,75-100M — медный проводник сечением 0,75 мм², подходит под короткие трассы из таблицы выше; Cablexpert CC-TC2x1,5-50M — медь, 1,5 мм²; Cablexpert CC-TC2x2,5-100M — медь, 2,5 мм², для трасс среднего метража или нагрузки 4 Ом на короткой трассе. Это примеры конкретных сечений для ориентира: конкретную модель подбирают под свою трассу и акустику по изложенному выше расчёту.

На чём основан расчёт. Диапазоны сечения построены на справочных значениях удельного сопротивления меди, руководствах усилителей (минимально допустимое сопротивление нагрузки канала) и паспортах акустических систем. Итоговые цифры для своей пары устройств читатель сверяет по этим документам — редакция собственных замеров не проводила.

Товары по теме статьи

Кабель UGreen AV122

Toslink, Разъем 1, 200, Разъем 2, 300, 1, Количество разъемов 1, 400, Количество разъемов 2, 500, 1.5 м, Длина, 600

590 ₽

В корзину

Кабель UGreen AV108

Toslink, Разъем 1, 200, Разъем 2, 300, 3 м, Длина, 600

1 290 ₽

В корзину

Кабель акустический UGREEN AV112

3.5 jack, Разъем 1, 200, Разъем 2, 300, 1 м, Длина, 600

590 ₽

В корзину

Кабель UGreen AV119

3.5 jack, Разъем 1, 200, Разъем 2, 300, 3 м, Длина, 600

890 ₽

В корзину

Кабель UGreen AV122

Toslink, Разъем 1, 200, Разъем 2, 300, 1, Количество разъемов 1, 400, Количество разъемов 2, 500, 2 м, Длина, 600

790 ₽

В корзину

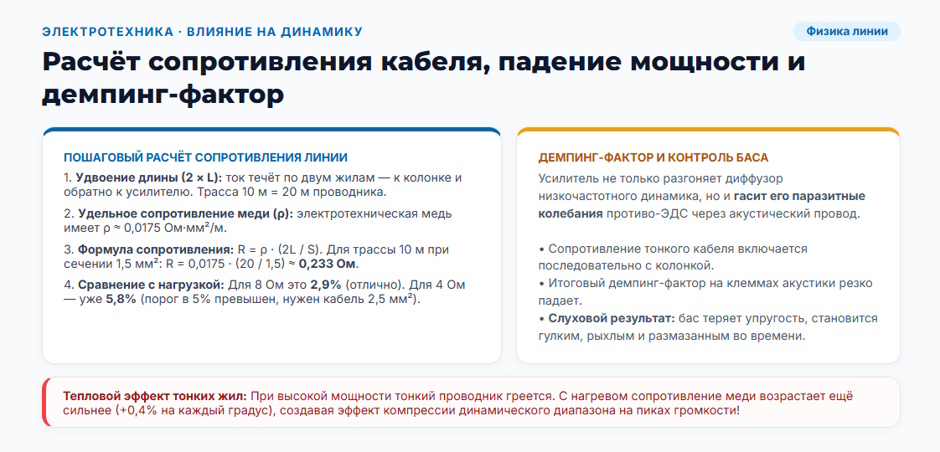

Расчёт сечения: сопротивление проводника, длина трассы и потери в кабеле

Цифры в таблице выше получены простым расчётом. Ниже — та же логика по шагам, чтобы читатель мог посчитать свой случай самостоятельно, с другой длиной трассы или другим сопротивлением акустической системы.

Правило: сопротивление кабеля — малая доля от сопротивления акустической системы

Расчёт укладывается в 4 шага.

Первый — удвоить длину трассы, потому что ток идёт по двум жилам: к колонке и обратно к усилителю.

Второй — взять справочное удельное сопротивление меди на единицу длины и сечения.

Третий — получить итоговое сопротивление линии для выбранного сечения и удвоенной длины.

Четвёртый — сравнить полученное число с сопротивлением акустической системы: ориентир — не более 5%, то есть примерно 0,4 Ом для колонки 8 Ом и около 0,2 Ом для колонки 4 Ом.

Отсюда практический вывод: при вдвое меньшем сопротивлении нагрузки требуемое сечение кабеля на той же длине трассы вырастает примерно вдвое — это и объясняет, почему диапазоны для 4 и 8 Ом в таблице сдвинуты на ступень друг относительно друга.

Сечение в квадратных миллиметрах и американский калибр AWG

На кабеле и в характеристиках встречаются две системы обозначения толщины проводника: метрическое сечение в квадратных миллиметрах и американский калибр AWG. Соответствие между ними обратное интуиции: чем меньше номер калибра AWG, тем толще сам проводник. Проблема в том, что заявленное и фактическое сечение медной части нередко расходятся, и расхождение заметнее у биметаллических проводников, где толщину иногда указывают по всему диаметру провода, хотя основной ток реально проводит только медная часть.

Практический вывод простой: при выборе ориентируются на номинальное сечение в мм² из спецификации, а при приёмке партии кабеля — дополнительно смотрят на срез провода, чтобы оценить реальную толщину жилы.

Потери в кабеле, падение напряжения и демпинг-фактор

Сопротивление кабельной линии включено последовательно с сопротивлением самой акустической системы в одну электрическую цепь. На этом сопротивлении падает часть напряжения усилителя, и до колонки доходит лишь часть его выходной мощности. Отдельное следствие касается демпинг-фактора — способности усилителя гасить паразитные колебания диффузора на низких частотах через ту же кабельную линию: при заметном сопротивлении линии демпинг-фактор на стороне колонки снижается, и это слышно как ослабление контроля над басовым динамиком, бас становится более рыхлым.

Есть и тепловой эффект: на длинной трассе с заведомо тонким проводником сам проводник заметно греется под нагрузкой, а при нагреве сопротивление меди дополнительно растёт. Точные значения потерь в процентах в статье не приводятся: они зависят от конкретной пары устройств и мощности сигнала, поэтому их считают индивидуально для своей системы.

Почему «чем толще, тем лучше» — не правило

Когда сопротивление линии на выбранном сечении уже ушло в доли процента от сопротивления нагрузки, дальнейшее утолщение кабеля не меняет картину сколько-нибудь измеримо — запас по сечению уже выбран с кратным превышением расчётного минимума. Зато у заметно более толстого и жёсткого кабеля есть обратная сторона: он хуже укладывается в кабель-канал и за мебелью, тянет лёгкую клемму на корпусе колонки, и при зачистке «веером» для зажимной клеммы часть тонких жил у толстого многопроволочного проводника может остаться снаружи зажима, не попав в контакт. Отдельно стоит сказать про скин-эффект — явление, при котором переменный ток на высоких частотах течёт преимущественно по поверхности проводника: в звуковом диапазоне частот и при типовых для акустического кабеля сечениях вклад скин-эффекта в общее сопротивление линии пренебрежимо мал и на выбор сечения практически не влияет.

На чём основан расчёт. В основе этого раздела — справочные данные по удельному сопротивлению меди, инструкция усилителя с минимальным допустимым сопротивлением нагрузки канала и паспорт акустической системы с её номинальным сопротивлением. Итоговые значения для своей системы читатель сверяет именно по этим документам.

Материал, конструкция и изоляция проводника

Сечение задаёт расчётный минимум, но что скрыто под изоляцией кабеля и из чего сделана сама изоляция — тоже влияет на результат, причём у каждого параметра здесь есть конкретное практическое следствие для звука и долговечности системы.

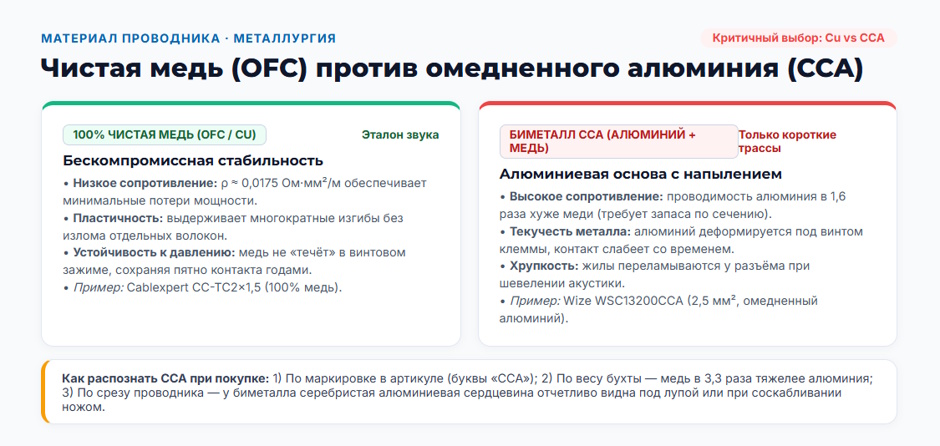

Чистая медь против биметаллического проводника с алюминиевой основой

У проводника из чистой меди и у биметаллического проводника с алюминиевой основой — три измеримых практических отличия. Первое: у биметалла удельное сопротивление выше, чем у чистой меди, поэтому при формально равном заявленном сечении реальное сопротивление линии у биметаллического кабеля больше, и для компенсации нужен запас по сечению. Второе: биметаллический проводник сильнее греется при той же передаваемой мощности, что особенно критично на длинной трассе и в закрытом кабельном канале без вентиляции. Третье: алюминиевая основа под зажимом клеммы со временем окисляется и может «течь» под постоянным давлением винта — в месте контакта нарастает переходное сопротивление, и соединение постепенно ухудшается, даже если изначально было затянуто правильно.

Отсюда практический вывод по выбору материала. Для короткой трассы в сухом жилом помещении биметалл допустим — при условии запаса по сечению сверх расчётного минимума. Для длинной трассы, скрытой прокладки в стене, труднодоступного соединения или акустической системы с сопротивлением 4 Ом, где требования к сечению и так выше, разумно выбирать только чистую медь. При приёмке партии кабеля однородность свежего среза проводника можно оценить визуально под увеличением, а вес бухты кабеля при равном заявленном сечении и длине у чистой меди и биметалла заметно различается — это ещё один практический ориентир. Материал проводника в любом случае указан в спецификации конкретного кабеля. Подача здесь нейтральная: речь о физических свойствах разных материалов безотносительно к конкретным производителям.

Пример биметаллического кабеля с явно указанным в спецификации материалом — Wize WSC13200CCA: сечение 2,5 мм² (13 AWG), проводник — омеднённый алюминий, оболочка поливинилхлоридная. Маркировка CCA (copper-clad aluminum, омеднённый алюминий) в названии линейки — ещё один способ отличить биметаллический кабель от чистой меди прямо по артикулу, не открывая карточку товара.

Многопроволочная скрутка, число жил и шаг скрутки

Акустический кабель почти всегда делают многопроволочным — то есть каждая жила состоит из множества тонких проволочек, скрученных вместе, — а не монолитным из одного толстого провода. Причина простая: гибкость при укладке по стене и в кабельном канале и стойкость к многократным перегибам на подвижных участках трассы, например у штекера колонки, которую иногда переставляют. Число тонких проволочек в жиле и шаг их скрутки задают гибкость готового кабеля, стабильность геометрии жилы под зажимом клеммы и то, насколько аккуратно прядь собирается в обжимную гильзу или наконечник при оконцевании. Для стационарной трассы, которую один раз проложили и больше не трогают, подходит кабель с обычной скруткой без особых требований к гибкости.

Экран и наводки: когда экранирование нужно, а когда вредит

Акустическая линия — низкоомная и мощностная, уровень сигнала в ней на порядки выше типичных наводок от соседних проводов, поэтому в типовой домашней системе экранирование акустическому кабелю не требуется вовсе: наводки на таком уровне сигнала практически не слышны; от случайных помех избавляются обычным разносом трассы с силовыми линиями. Экран становится оправданным на длинной трассе, проложенной в общем кабельном лотке с другими линиями, и в промышленном или насыщенном электрооборудованием окружении. При этом экран способен и повредить результату: он добавляет собственную ёмкость линии, а при ошибке заземления — например, подключении экрана с двух сторон трассы одновременно либо прямо к выходной клемме усилителя — способен вызвать нестабильность работы части усилителей. Экранированный кабель подключают строго по инструкции конкретного усилителя; если инструкция не описывает такое подключение явно, экранированный вариант в этой точке системы просто не применяют.

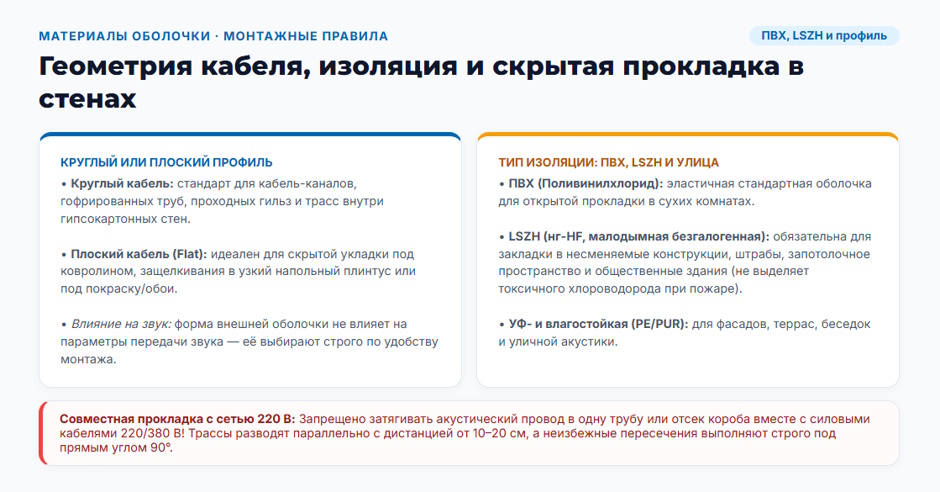

Круглый и плоский профиль под разные способы прокладки

Профиль поперечного сечения кабеля выбирают по способу прокладки трассы — на итоговый звук этот параметр не влияет. Круглый профиль — стандартный выбор для прокладки в кабель-канале, гофрированной трубе, под полом и внутри стены. Плоский профиль, включая сверхтонкие варианты под последующую покраску или поклейку обоями, подходит для открытой прокладки по поверхности стены и под плинтусом, где важна малозаметность трассы. У сверхтонких плоских решений сечение ограничено самой конструкцией кабеля, поэтому применимость конкретного плоского кабеля под нужную длину трассы и сопротивление акустической системы в любом случае проверяют тем же расчётом, что и для круглого кабеля.

Изоляция из поливинилхлорида и малодымная безгалогенная оболочка

У оболочки акустического кабеля есть три типовых исполнения под разные условия. Изоляция из поливинилхлорида — стандартное решение для сухого жилого помещения, открытой прокладки по стене и прокладки в обычном кабель-канале. Малодымная безгалогенная оболочка нужна для скрытой прокладки, путей эвакуации, помещений с массовым пребыванием людей и объектов с отдельными требованиями по дымообразованию при пожаре. Третье исполнение — оболочка со стойкостью к ультрафиолету и влаге, для улицы, террасы, санузла и зоны у бассейна. Конкретный тип оболочки для своего кабеля проверяют по спецификации производителя, а требование к оболочке на конкретном объекте определяют проект и действующие нормы.

Прокладка в стене и в общем канале с силовой линией

Скрытую трассу закладывают с запасом по длине и с возможностью последующей замены кабеля — например, в гофрированной трубе или гладкой трубе большего диаметра, без прямой заделки в стену без защитной оболочки сверху. При любых сомнениях по совместной прокладке или по допустимости скрытого монтажа на конкретном объекте разумно привлечь электрика. Соответствие конкретного кабеля действующим нормам как готовый факт в статье не утверждается — это предмет проверки по документам на дату монтажа. Смежные темы: подбор силового кабеля по типу монтажа и сечению, выбор кабеля питания для оборудования — разбираются отдельно.

Что проверить до монтажа. Допустимость скрытой прокладки и тип оболочки для конкретного объекта — по проекту и действующим правилам устройства электроустановок и нормам пожарной безопасности кабельных линий; совместимость подключения с конкретной моделью усилителя и акустики — по их собственным руководствам. Это пункты для самостоятельной проверки по документам на дату монтажа.

Длина, симметрия каналов, полярность и маркировка жил

Здесь разбираются две ошибки, которые слышны в готовой системе, но при этом исправляются бесплатно — без замены кабеля, только перепроверкой того, что уже проложено.

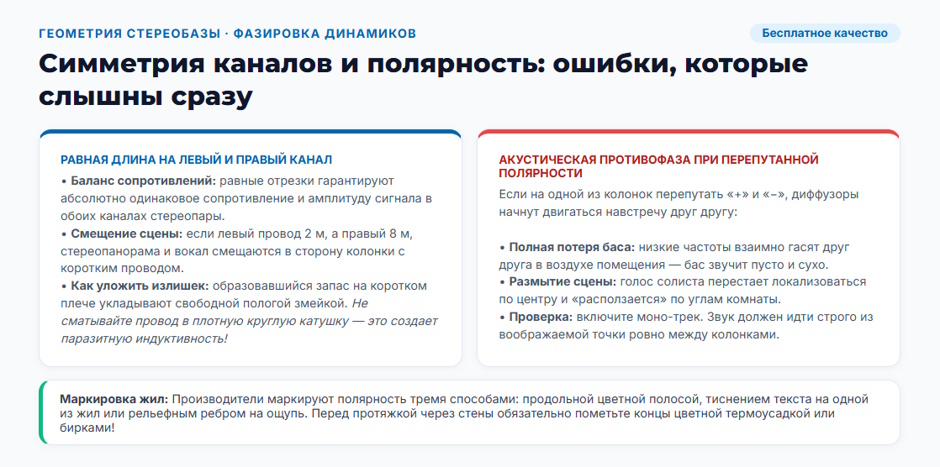

Одинаковая длина на обе колонки стереопары

Равная длина кабеля на левую и правую колонку стереопары даёт равное сопротивление линии в обоих каналах, а значит — одинаковое падение напряжения и одинаковый итоговый уровень сигнала на каждой колонке. При заметно разной длине каналов стереопанорама смещается в сторону колонки с более коротким и, соответственно, менее резистивным участком кабеля. Второй довод в пользу равных отрезков — чисто практический: одинаковую длину проще маркировать, легче держать запас на такой же кабель для ремонта и замены. Важно именно равенство длины каналов между собой — конкретное абсолютное значение при этом не принципиально.

Что делать, когда трассы получаются разной длины

Если по факту помещения левая и правая трассы получаются разной длины, практичное решение — нарезать оба отрезка кабеля по длине более длинной трассы, а образовавшийся запас на короткой стороне уложить свободной петлёй, не стягивая кабель в тугую катушку рядом с силовыми проводами — тугая катушка кабеля может вести себя как дополнительная индуктивность. Если по месту уложить запас петлёй невозможно, остаётся второй вариант: взять одинаковое сечение кабеля по расчёту для более длинной трассы на оба канала и отдельно проверить расчётом, что разница сопротивлений между каналами из-за разной длины остаётся малой относительно сопротивления самой акустической системы. В многоканальной системе домашнего кинотеатра небольшую остаточную разницу уровней между каналами в любом случае выравнивают калибровкой AV-ресивера, без подбора кабеля с точностью до сантиметра.

Полярность: почему перепутанная фаза слышна и как маркируют жилы

Начнём со следствия: если полярность подключения одной из колонок стереопары перепутана, диффузоры обеих колонок на одном и том же сигнале двигаются в противофазе друг другу. На басовых частотах, где длина волны велика по сравнению с расстоянием между колонками, это ведёт к частичному взаимному вычитанию низких частот в точке прослушивания — бас становится заметно тише и теряет чёткость, «размазывается», а локализация центрального образа голоса в стереопанораме смывается и перестаёт собираться в одной точке.

Различить жилы кабеля, где они внешне одинаковы, помогают несколько штатных способов маркировки: цвет изоляции одной из жил отличается от другой, на одной жиле нанесена продольная полоса или текстовая надпись, на ощупь на одной из жил есть продольное ребро или насечка. Если кабель полностью одноцветный без рельефной маркировки, обе жилы на обоих концах трассы маркируют бирками до протяжки кабеля через стену или кабель-канал — после протяжки спутать концы уже заметно проще. Проверка полярности перед финальной сборкой системы делается в два шага: сначала визуально сверяется цвет или маркировка жилы на клеммах усилителя и на клеммах колонки по каждому каналу отдельно, затем на слух прослушивается монофонический материал, сведённый точно по центру стереобазы — при правильной полярности центральный образ собирается в одной точке между колонками, при перепутанной фазе одной из колонок он размывается и теряет чёткость.

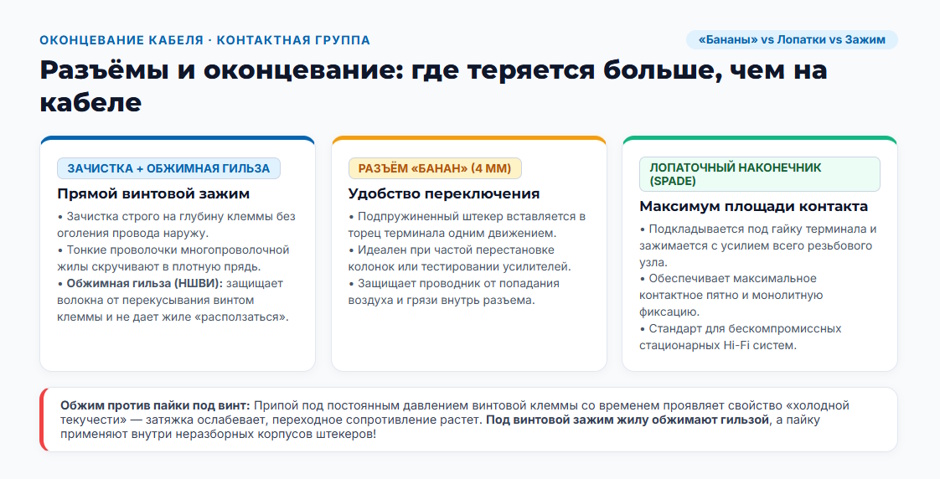

Оконцевание и разъёмы: зачистка под зажим, «банан», лопатка, обжим и пайка

Плохое соединение на конце кабеля добавляет к линии дополнительное сопротивление, сопоставимое по величине с лишними несколькими метрами самого кабеля, а со временем, по мере окисления контакта, это добавочное сопротивление только растёт. Поэтому оконцевание по значимости для итогового результата стоит в одном ряду с правильно выбранным сечением.

Зажимные клеммы и винтовые терминалы: зачистка под зажим

Снять изоляцию с конца жилы ровно на длину самого зажимного узла клеммы — открытый участок проводника, оставшийся за пределами зажима, со временем окисляется на воздухе и постепенно ухудшает контакт.

1. Подкрутить тонкие проволочки многопроволочной жилы в плотную единую прядь без отдельно торчащих волосков — рассыпающаяся прядь часть тока проводит хуже из-за меньшей площади реального контакта.
2. Завести подготовленную прядь в зажим и затянуть винт до уверенной фиксации жилы, не перекусывая при этом отдельные тонкие проволочки корпусом самого зажима.
3. Спустя некоторое время эксплуатации повторно проверить затяжку того же винтового зажима — контактное давление на мягкой медной жиле может немного ослабевать с течением времени.

Обжимная гильза на подготовленной пряди не даёт тонким проволочкам расползаться под зажимом и равномернее распределяет давление винта клеммы по сечению жилы, поэтому для многопроволочного акустического кабеля её применение разумно даже без отдельного наконечника.

Наконечник типа «банан» и лопаточный наконечник

Выбор между наконечником типа «банан» и лопаточным наконечником — вопрос сценария использования разъёма, не связанный с субъективным «качеством звука» самого наконечника. Наконечник «банан» рассчитан на коммутацию одним движением без отдельного инструмента и используется там, где подключение периодически меняют — например, при сравнении разных колонок или перестановке системы; площадь фактического контакта в этом случае задана самой геометрией пружинящего разъёма. Лопаточный наконечник предназначен под винтовую клемму, прижимается всей своей плоской площадью при затяжке винта и удобен именно на стационарной системе, которую один раз собрали и больше не разбирают. Подготовленная зачищенная прядь без отдельного наконечника тоже работает в винтовом зажиме, но хуже переносит многократную перекоммутацию, чем лопаточный наконечник. Тип клемм на конкретном усилителе и колонках стоит проверить заранее, до покупки отдельных разъёмов под оконцевание.

Обжим против пайки

Правильно выполненный обжим специализированным инструментом создаёт холодное механическое соединение с равномерным давлением по всей площади контакта жилы с наконечником или гильзой, и такое соединение остаётся ремонтопригодным — наконечник при необходимости можно переустановить. Пайка, напротив, создаёт жёсткий, менее гибкий участок ровно на границе застывшего припоя, где многопроволочная прядь становится хрупкой при вибрации и механических нагрузках на кабель. Есть и отдельная проблема именно для винтовых клемм: под постоянным давлением винта припой способен со временем течь, из-за чего затяжка соединения слабеет, а переходное сопротивление в точке контакта растёт. Отсюда практическое следствие: под винтовой зажим или пружинную клемму разумнее ставить обжимную гильзу или наконечник, а пайку применять там, где соединение формируется внутри корпуса самого разъёма, вне зоны прижимного винта.

Окисление контакта и обслуживание соединения

Открытая медь на воздухе со временем покрывается тонкой оксидной плёнкой, и во влажном помещении этот процесс идёт заметно быстрее, чем в сухом. У биметаллического проводника под зажимом добавляется ещё и окисление алюминиевой основы — в сумме переходное сопротивление в точке контакта растёт, а само соединение начинает немного греться при той же нагрузке, что и раньше. Практические следствия простые: минимизировать длину открытого участка жилы за пределами зажима или наконечника, во влажных зонах применять оконцевание наконечниками вместо голой зачищенной пряди, периодически проверять затяжку ключевых соединений системы, а при повторной переделке старого соединения — срезать видимый окислившийся участок жилы перед новой зачисткой, не заводя его в зажим повторно.

Сценарии: стереопара, кинотеатр, встроенная акустика, улица и трансляционная линия

Пять сценариев ниже по одной схеме: какие исходные данные у ситуации, что в подборе кабеля меняется именно из-за них, и какой практический итог по сечению, материалу, оболочке и оконцеванию из этого следует.

Стереопара в комнате и схема бивайринга

Исходные данные: трассы от усилителя до каждой колонки порядка 3–8 м, акустическая система с сопротивлением 4 или 8 Ом, умеренная бытовая мощность. Подбор сечения — по таблице из первого раздела статьи, с небольшим запасом сверх расчётного минимума; материал — чистая медь; изоляция — обычная поливинилхлоридная для открытой домашней прокладки; длина кабеля на оба канала стереопары — равная; оконцевание — под фактический тип клемм на усилителе и колонках. Отдельно стоит сказать про схему бивайринга: при наличии у колонки двух пар клемм со съёмными перемычками между ними к низкочастотной и высокочастотной секциям внутреннего кроссовера можно развести две отдельные линии кабеля от одного и того же канала усилителя, предварительно сняв заводские перемычки. Бивайринг не компенсирует нехватку сечения кабеля: это отдельная настройка подключения, не предназначенная для экономии на расчёте сечения.

Домашний кинотеатр: тыловые колонки и длинная трасса

Исходные данные: фронтальные каналы обычно расположены близко к самому AV-ресиверу, а тыловые и боковые каналы многоканальной системы — это трассы на 10–20 м и больше, часто проложенные по периметру комнаты и нередко скрытые в стене или под потолком. Что меняется в подборе: сечение тыловых каналов определяется прежде всего длиной этой конкретной трассы; номинальная мощность канала ресивера на выбор сечения не влияет; на симметричных по расположению каналах стоит сохранять одинаковое сечение; скрытую трассу закладывают в гофрированной трубе с запасом по длине; материал проводника на длинной трассе — только чистая медь. Итог для такого сценария: каждую трассу многоканальной системы считают по сечению отдельно, с учётом её собственной длины, а остаточную разницу уровней между каналами после монтажа выравнивают калибровкой самого AV-ресивера, без подбора кабеля с повышенной точностью.7

Встроенная и потолочная акустика

Исходные данные: колонки встроены в стену или в потолок, а сам кабель к ним закладывается на этапе строительных работ, до финальной отделки, и после отделки становится физически недоступен без вскрытия конструкции. Что меняется в подходе: здесь в приоритете надёжность соединения на годы вперёд, поэтому сечение берут на одну ступень выше расчётного минимума; оболочка — по требованиям к скрытой прокладке, вплоть до малодымной безгалогенной, если это требует проект объекта; сама трасса — в трубе или гофре, без прямой заделки в бетон или штукатурку; у каждой точки подключения оставляют запас кабеля на будущую переделку; оба конца каждого отрезка подписывают бирками сразу при монтаже. Соединений кабеля внутри недоступной после отделки конструкции не делают вовсе — любое соединение выносят в точку, остающуюся доступной после отделки.

Уличная и влажная зона

Исходные данные: терраса, фасад дома, беседка, санузел, зона у бассейна, неотапливаемое помещение с перепадом температур между сезонами. Что меняется: оболочка кабеля — со стойкостью к ультрафиолетовому излучению и влаге; дополнительное требование — устойчивость самой оболочки к сезонным перепадам температуры без растрескивания; прокладка — в трубе с защитой от скопления конденсата внутри; любые соединения кабеля по трассе выносят в сухую зону помещения либо в корпус с заявленной степенью защиты от влаги; оконцевание — наконечниками, без открытой зачищенной пряди. Материал проводника для такого сценария — только чистая медь: во влажной среде окисление контакта идёт быстрее всего, и у биметалла этот процесс дополнительно ускоряется окислением алюминиевой основы.

Трансляционная линия 100 В: другая логика выбора

Это граница применимости всей статьи выше. В системах оповещения и фоновой трансляции звука протяжённые линии строят по принципиально другой, высокоомной схеме: усилитель отдаёт в линию повышенное напряжение, типовое значение которого — 100 В, множество громкоговорителей подключаются к этой линии параллельно друг другу, и каждый через собственный согласующий трансформатор с отдельно выбираемым отводом по мощности. При той же передаваемой мощности ток в такой линии заметно меньше, чем в низкоомной акустической линии, поэтому требования к сечению кабеля для трансляционной линии мягче, и на одну линию длиной в десятки и сотни метров можно подключить много точек громкой связи одновременно. Но считают такую линию иначе: расчёт ведётся от суммарной мощности всех подключённых отводов трансформаторов и допустимого падения напряжения на всей длине линии. Прямым текстом: правила подбора сечения из предыдущих разделов этой статьи на трансляционную линию 100 В не переносятся напрямую. Низкоомную бытовую акустику нельзя подключать напрямую к высокоомному выходу 100 В, а трансформаторный громкоговоритель трансляционной линии — к обычному низкоомному выходу усилителя без согласования.

За что не надо платить при выборе акустического кабеля

Ниже — пункты, по которым маркетинг акустического кабеля расходится с измеримой физикой. Подача по каждому пункту одна и та же: заявленное свойство, измеримая величина, что показывает измерение, и что это значит для бюджета покупки.

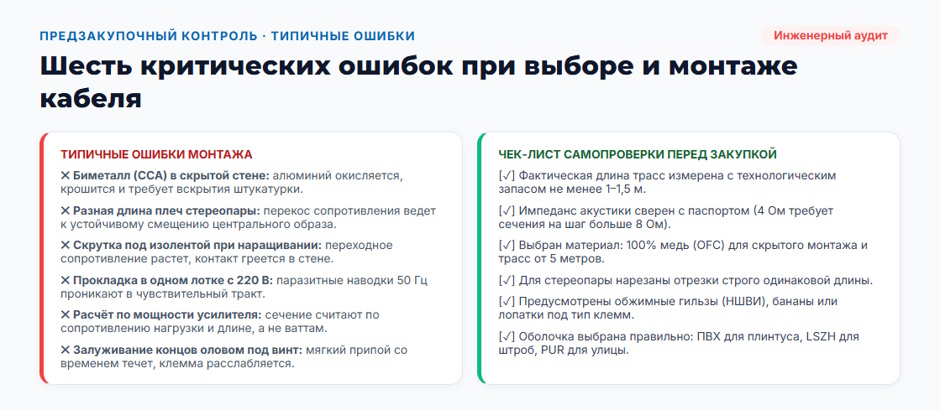

Частые ошибки при выборе и монтаже акустического кабеля

Биметалл на длинной трассе. Следствие: сопротивление линии выше расчётного, больший нагрев кабеля под нагрузкой, со временем — рост переходного сопротивления по мере окисления алюминиевой основы под зажимом. Правильно: на трассе свыше нескольких метров, при скрытой прокладке и на акустике с сопротивлением 4 Ом — брать только чистую медь, как описано в разделе про материал проводника выше; если биметалл всё же выбран — закладывать сечение с запасом и оставлять доступ к соединениям для проверки.

• Разное сечение на каналах стереопары. Следствие: разный уровень сигнала на левой и правой колонке и смещение стереопанорамы, которое не исправляется одной лишь расстановкой колонок в комнате. Правильно: одинаковое сечение, а по возможности и одинаковая длина, на симметричных каналах; при вынужденной разнице длины — проверка расчётом, что остаточная разница сопротивлений мала относительно сопротивления нагрузки.
• Скрутка жил вместо нормального оконцевания при наращивании кабеля. Следствие: соединение, просто обмотанное изолентой, со временем даёт растущее переходное сопротивление, окисляется и начинает греться — особенно опасно внутри стены, где к такому соединению нет доступа для последующего обслуживания. Правильно: трассу вести одним цельным отрезком там, где это возможно; при неизбежном наращивании — клеммник или обжимная гильза в доступном после отделки месте, вместо скрутки под изолентой.
• Две пары колонок на один канал усилителя без учёта итогового сопротивления. Следствие: суммарное сопротивление нагрузки на канал падает при параллельном подключении — две колонки по 8 Ом дают в сумме около 4 Ом, а две колонки по 4 Ом — около 2 Ом; ток через канал усилителя растёт, и усилитель может перегреваться и уходить в защиту. Правильно: заранее проверить минимальное допустимое сопротивление нагрузки канала в документации усилителя и использовать для нескольких пар колонок отдельные каналы либо коммутатор акустических систем с согласованием сопротивления.
• Силовой и акустический кабель, проложенные вплотную и параллельно на большом участке. Следствие: наводка на длинном параллельном участке двух линий и риск повреждения изоляции акустического кабеля при механическом контакте с силовой линией. Правильно: разносить трассы на расстояние, пересекать их под прямым углом там, где пересечение неизбежно, не укладывать обе линии в один общий канал без разделения и без соблюдения требований к совместной прокладке линий разного назначения.
• Расчёт сечения «по мощности усилителя» вместо расчёта по сопротивлению и длине. Следствие: номинальная мощность усилителя задаёт лишь верхний тепловой предел для кабеля, но не определяющий параметр выбора сечения сама по себе. Правильно: считать сечение по сопротивлению акустической системы и длине трассы, как в начале статьи, а мощность усилителя использовать только как дополнительную проверку кабеля на нагрев при пиковой нагрузке.

Итог: как за три шага подобрать акустический кабель под свою систему

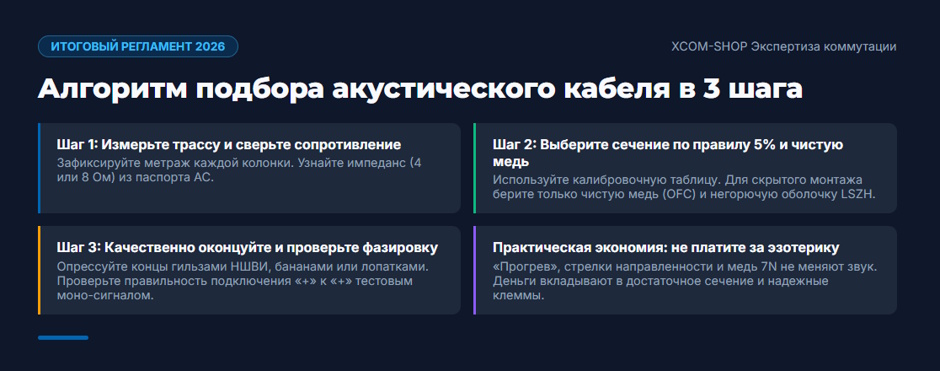

Три шага сводят всю статью в одно практическое действие. Первый — измерить фактическую длину каждой трассы от усилителя до колонки с небольшим запасом на изгибы и укладку, взять номинальное сопротивление акустической системы из паспорта колонок и минимальное допустимое сопротивление нагрузки канала из руководства усилителя. Второй — по этим трём цифрам выбрать сечение так, чтобы сопротивление получившейся линии осталось малой долей от сопротивления колонки, и взять чистую медь с оболочкой, подходящей именно под условия своей прокладки. Третий — оконцевать кабель под фактический тип клемм на обоих концах, промаркировать жилы или бирками, или по заводской маркировке, и проверить итоговую полярность подключения на слух монофоническим материалом по центру стереобазы.
