Как выбрать карту мониторинга для ИБП

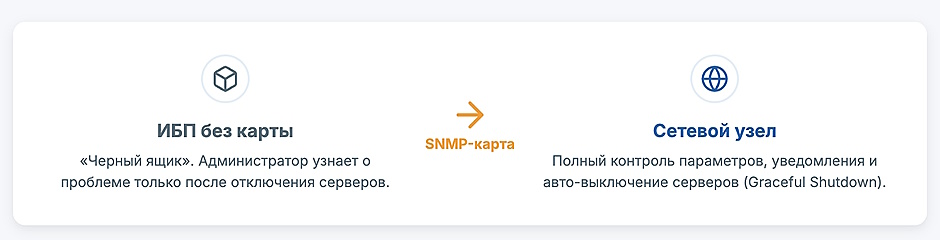

ИБП без удаленного управления — это «черный ящик» в IT-инфраструктуре. Системный администратор узнает о проблемах с питанием постфактум, когда серверы уже перешли на батареи или вовсе отключились. Карта мониторинга превращает источник бесперебойного питания в полноценный сетевой узел с возможностью контроля всех параметров и автоматизации действий при аварийных ситуациях.

Выбор карты мониторинга требует внимательного подхода. Нельзя просто купить первую попавшуюся SNMP-карту — она может оказаться несовместимой с вашим ИБП или не поддерживать нужные протоколы. Это руководство поможет системным администраторам последовательно пройти все этапы выбора и избежать типичных ошибок.

Что такое SNMP-карта для ИБП и зачем она нужна

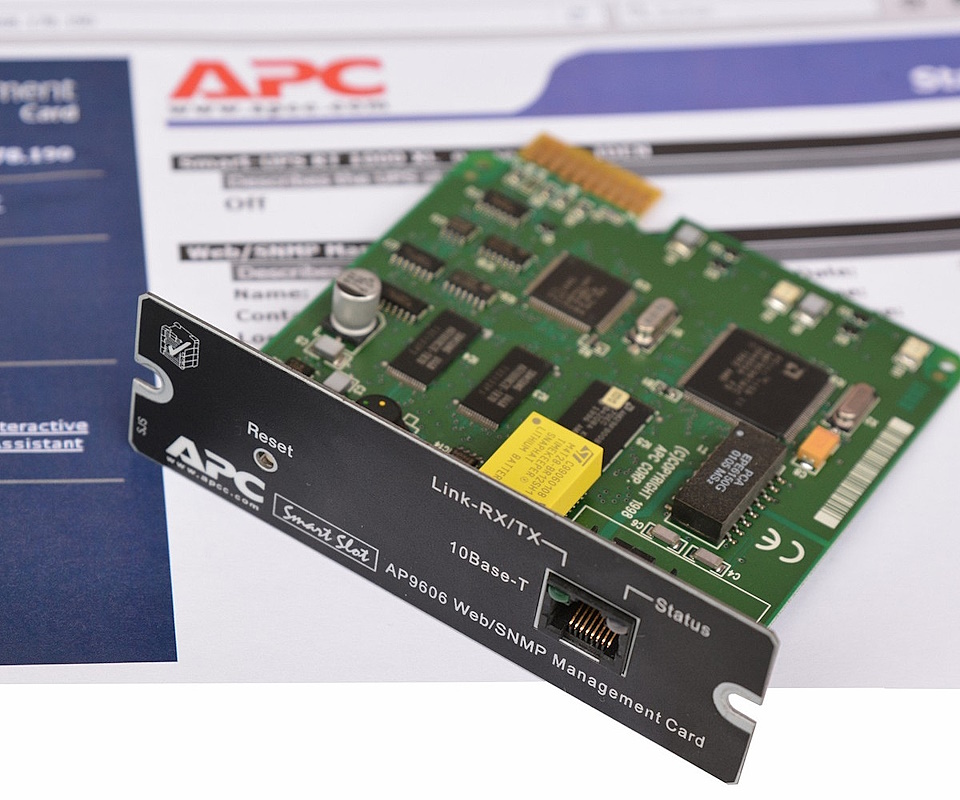

SNMP-карта (также называется картой управления, сетевой картой или платой мониторинга) — это модуль, который устанавливается в специальный слот ИБП и подключается к локальной сети через стандартный порт RJ-45. Карта получает данные от источника бесперебойного питания и передает их по сети с использованием различных протоколов.

Основные задачи, которые решает карта мониторинга:

• Удаленный мониторинг состояния ИБП. Отслеживание входного и выходного напряжения, уровня нагрузки, заряда батарей и времени автономной работы в реальном времени из любой точки сети.
• Централизованное управление группой ИБП. Возможность контролировать десятки источников бесперебойного питания через единую систему мониторинга вроде Zabbix или PRTG.
• Автоматизация сценариев при аварийных ситуациях. Настройка автоматического корректного завершения работы серверов (graceful shutdown) при критическом уровне заряда батарей.
• Мгновенные оповещения о событиях. Получение уведомлений по электронной почте или SNMP Trap при пропадании сетевого питания, перегрузке, низком заряде батареи и других критичных событиях.

Без карты мониторинга системный администратор зависит от физического присутствия в серверной или от локального подключения ИБП к одному серверу через USB. Это создает единую точку отказа и не позволяет эффективно управлять распределенной инфраструктурой.

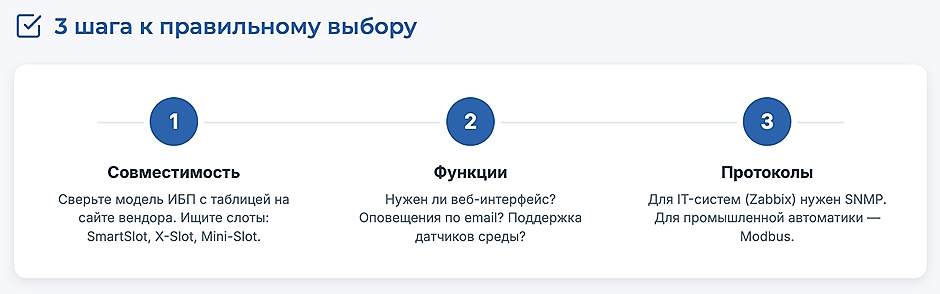

Как выбрать карту мониторинга для ИБП: пошаговое руководство

Последовательное выполнение этих шагов гарантирует выбор правильного устройства и экономит время и бюджет. Пропуск хотя бы одного этапа может привести к покупке несовместимого оборудования.

Шаг 1: Проверка совместимости с моделью ИБП

Проверка совместимости — первый и самый важный шаг. Карты мониторинга не универсальны. Модуль от APC физически и программно не подойдет к ИБП Eaton, Ippon или другого производителя.

Алгоритм проверки совместимости:

1. Узнайте точную модель и серийный номер вашего ИБП. Эта информация указана на корпусе устройства и в технической документации.
2. Найдите на официальном сайте производителя таблицу совместимости аксессуаров. У каждого крупного производителя есть раздел с перечнем поддерживаемых карт для конкретных серий ИБП.
3. Физически осмотрите ИБП на наличие специального слота для установки карты. Производители используют разные названия: SmartSlot (APC), X-Slot или IntelliSlot (Eaton), Mini-Slot (некоторые Ippon и Powercom). Слот обычно расположен на задней панели устройства.

Например, карты APC серии AP9630, AP9631, AP9640 совместимы только с ИБП APC Smart-UPS мощностью от 750 ВА и выше. Карты Eaton Network Card-MS подходят для серий 5P, 9PX, 9SX и не работают с более старыми моделями.

Если ваш ИБП не имеет встроенного слота расширения, потребуется внешнее решение — отдельный модуль мониторинга, который подключается через USB или RS-232 порт и преобразует данные в SNMP.

Шаг 2: Определение требуемых функций и возможностей

После проверки совместимости нужно определить, какой функционал необходим для вашей IT-инфраструктуры.

Мониторинг и управление через веб-интерфейс

Все современные SNMP-карты предоставляют доступ к веб-интерфейсу по протоколу HTTP или HTTPS. Через браузер системный администратор может отслеживать:

• Входное напряжение, частоту и качество сетевого питания
• Выходное напряжение и частоту при работе от батарей
• Уровень нагрузки на ИБП в процентах и ваттах
• Процент заряда батареи и оставшееся время автономной работы
• Температуру внутренних компонентов ИБП

Продвинутые модели позволяют удаленно перезагружать ИБП или управлять отдельными группами розеток на управляемых блоках распределения питания. Это удобно для перезагрузки зависшего оборудования без физического доступа к серверной.

Система оповещений и автоматизация

Карты мониторинга поддерживают несколько способов оповещения о событиях:

• E-mail уведомления — отправка писем на адреса системных администраторов при критичных событиях (пропадание питания, низкий заряд, перегрузка).
• SNMP Trap — отправка специальных сообщений на сервер мониторинга для автоматической обработки событий в системах вроде Zabbix или Nagios.
• SMS через GSM-шлюз — некоторые карты поддерживают отправку SMS через внешний модем для критичных объектов.

Ключевая функция — автоматическое корректное завершение работы подключенных серверов (shutdown). При достижении критического уровня заряда батареи (обычно 20-30%) карта отправляет команду специальному агенту на сервере, который сохраняет данные и безопасно выключает операционную систему. Это предотвращает потерю данных и повреждение файловых систем при полном разряде ИБП.

Обновление прошивки

Возможность обновления прошивки карты критически важна для безопасности и стабильности работы. Производители регулярно выпускают обновления для:

• Закрытия уязвимостей в веб-интерфейсе и SNMP-агенте
• Исправления ошибок в работе с новыми моделями ИБП
• Добавления поддержки новых протоколов и функций

Обновление обычно выполняется через веб-интерфейс или TFTP-сервер. Карты с устаревшей прошивкой могут стать точкой входа для атак на внутреннюю сеть.

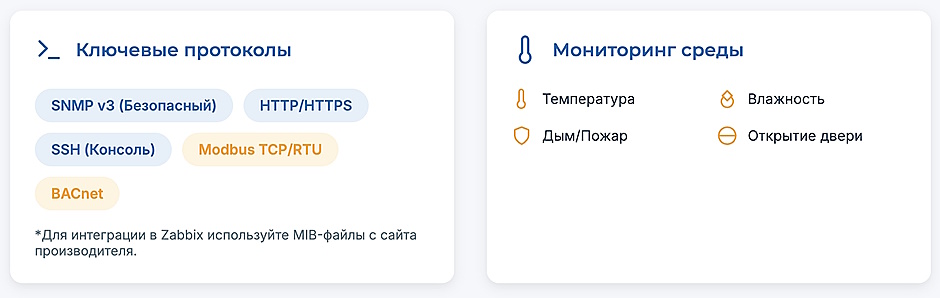

Шаг 3: Выбор протоколов для интеграции в сеть

Протоколы определяют, как карта будет взаимодействовать с системами мониторинга и управления.

SNMP (Simple Network Management Protocol) — основной протокол для интеграции в IT-системы мониторинга. Существует три версии:

• SNMPv1 и v2c — устаревшие версии с передачей данных в открытом виде. Community-строка (по умолчанию "public") передается без шифрования, что создает риски безопасности.
• SNMPv3 — современная версия с поддержкой аутентификации и шифрования данных. Обязательна для использования в сетях с повышенными требованиями к безопасности.

Для интеграции с Zabbix, PRTG, Nagios и другими системами мониторинга используется именно SNMP. Карта отвечает на запросы мониторинга и отправляет SNMP Trap при возникновении событий.

Modbus (TCP/RTU) и BACnet — протоколы для промышленных систем АСУ ТП и автоматизации зданий. Используются при интеграции ИБП в систему управления инженерными сетями здания. Если ваша организация эксплуатирует диспетчерскую систему на базе SCADA, потребуется карта с поддержкой Modbus.

HTTP/HTTPS — для прямого доступа системного администратора через веб-браузер. HTTPS обеспечивает шифрование трафика между браузером и картой.

SSH и Telnet — для доступа к командной строке карты. SSH предпочтителен, так как шифрует весь трафик. Telnet передает данные, включая пароли, в открытом виде.

Карта подключается к локальной сети через порт RJ-45 с поддержкой Ethernet 10/100 Мбит/с. Получает IP-адрес по DHCP или настраивается статически через веб-интерфейс или консольный кабель.

Шаг 4: Необходимость мониторинга окружающей среды

Продвинутые карты мониторинга поддерживают подключение внешних датчиков для комплексного контроля условий в серверной.

Типы поддерживаемых датчиков:

• Температуры и влажности — контроль микроклимата в серверной. Критично для предотвращения перегрева оборудования при отказе системы кондиционирования.
• Протечки воды — раннее обнаружение протечек от системы охлаждения или труб водоснабжения. Датчик размещается на полу под фальшполом.
• Открытия двери — контроль физического доступа в серверную с отправкой оповещений при несанкционированном открытии.
• Дыма — обнаружение возгорания на ранней стадии.

Датчики подключаются к специальным портам на карте (обычно RJ-11 или RJ-45). Данные с датчиков доступны через SNMP и веб-интерфейс. При превышении пороговых значений температуры или влажности карта может отправлять оповещения и даже инициировать shutdown серверов для предотвращения их повреждения.

Для небольших серверных с одним-двумя ИБП датчики окружающей среды избыточны. Для крупных ЦОД это необходимая функция комплексного мониторинга.

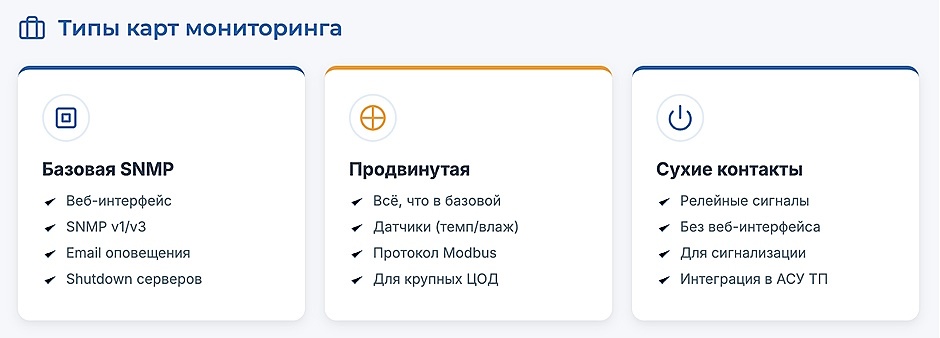

Сравнение основных типов карт мониторинга

Карты мониторинга различаются по функциональности и области применения. Для удобства выбора устройства можно разделить на три типа.

Базовые SNMP-карты подходят для большинства задач в корпоративной среде. Продвинутые модели с поддержкой датчиков оправданы при необходимости комплексного мониторинга окружающей среды. Платы сухих контактов используются в специфических сценариях интеграции с промышленной автоматикой и системами сигнализации.

Интеграция с IT-инфраструктурой

Данные с SNMP-карты используются в централизованных системах мониторинга IT-инфраструктуры.

MIB-файл — это текстовый файл-справочник, который описывает все параметры и переменные, доступные для запроса у устройства по SNMP. Без MIB-файла система мониторинга не знает, какие OID (идентификаторы объектов) запрашивать и как интерпретировать полученные значения.

MIB-файлы обычно доступны:

• На официальном сайте производителя в разделе технической поддержки
• В веб-интерфейсе самой карты мониторинга в разделе загрузок
• На съемном носителе в комплекте поставки ИБП

Процесс добавления ИБП в систему мониторинга Zabbix:

1. Загрузить MIB-файл производителя на сервер Zabbix (если используется SNMP-опрос).
2. Создать новый хост с IP-адресом SNMP-карты.
3. Указать SNMP community (для v1/v2c) или credentials (для v3).
4. Применить готовый шаблон для ИБП конкретного производителя или создать собственный с нужными элементами данных.
5. Настроить триггеры для критичных событий и действия (отправка уведомлений, выполнение скриптов).

Zabbix поддерживает как активный опрос ИБП по SNMP (pulling), так и прием SNMP Trap от карты (pushing). Комбинирование обоих методов обеспечивает максимальную надежность мониторинга — регулярный опрос для сбора метрик плюс мгновенные уведомления о критичных событиях.

Правильная интеграция позволяет коррелировать события. Например, если рост нагрузки на CPU сервера совпал с переходом ИБП на батареи, это может указывать на проблемы с охлаждением при отключении основного питания.

Частые ошибки при выборе и настройке

Типичные ошибки, которых следует избегать:

• Покупка карты без проверки совместимости. Несовместимая карта просто не установится в слот или не будет распознана ИБП. Проверяйте совместимость по документации производителя перед покупкой.
• Игнорирование вопросов безопасности. Использование SNMPv1 или v2c с community "public" в незащищенной сети — серьезная уязвимость. Любой может прочитать данные ИБП или отправить команду shutdown. Используйте SNMPv3 с аутентификацией и шифрованием.
• Выбор карты без поддержки нужных протоколов. Если ваша организация использует систему диспетчеризации на базе Modbus, убедитесь, что карта поддерживает этот протокол. Карта только с SNMP не подойдет для интеграции в АСУ ТП.
• Экономия на noname-решениях. Дешевые карты от неизвестных производителей часто не имеют технической поддержки, документации на русском языке и регулярных обновлений прошивки. При возникновении проблем получить помощь будет невозможно.

Часто задаваемые вопросы

Можно ли использовать карту одного производителя с ИБП другого?

Нет, в 99% случаев карты аппаратно и программно привязаны к ИБП своего производителя. Карта APC не будет работать с ИБП Eaton или Ippon из-за несовместимости разъемов и протоколов обмена данными. Существуют редкие исключения — универсальные SNMP-адаптеры, которые подключаются через USB или RS-232, но они имеют ограниченный функционал.

Нужна ли SNMP-карта, если ИБП подключен к серверу по USB?

Да, если требуется сетевое управление ИБП независимо от состояния сервера или если к одному ИБП подключено несколько устройств. USB-подключение создает зависимость «один к одному» — управлять ИБП может только тот сервер, к которому подключен USB-кабель. Если этот сервер выключен или недоступен, управление ИБП становится невозможным. SNMP-карта работает независимо и доступна из любой точки сети.

Что такое MIB-файл и где его взять?

MIB-файл — это текстовый справочник в формате ASCII, который описывает все параметры, доступные для запроса у устройства по SNMP. Он содержит описание каждого OID (идентификатора объекта), его тип данных и допустимые значения. MIB-файл необходим системам мониторинга для корректной интерпретации данных от SNMP-карты. Скачивается с официального сайта производителя ИБП в разделе технической поддержки или непосредственно с веб-интерфейса карты.

Заменяет ли SNMP-карта плату сухих контактов?

Нет, это разные устройства для разных задач. SNMP-карта передает подробные цифровые данные по сети (напряжение, ток, частоту, заряд батареи и сотни других параметров). Плата сухих контактов предоставляет простые релейные сигналы «включено/выключено» для систем автоматики и охранной сигнализации. Например, замыкание контакта при пропадании сетевого питания для включения аварийного освещения. Для IT-инфраструктуры SNMP-карта дает несоизмеримо больше возможностей.

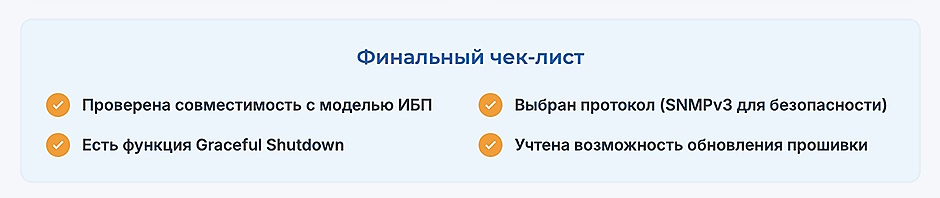

Заключение: краткий чек-лист для правильного выбора

Алгоритм выбора карты мониторинга для ИБП:

1. Совместимость. Проверьте совместимость карты с вашей моделью ИБП по таблице производителя. Убедитесь в наличии физического слота для установки.
2. Функции. Определите необходимые возможности: веб-интерфейс, e-mail оповещения, SNMP Trap, автоматический shutdown серверов, обновление прошивки.
3. Протоколы. Выберите карту с поддержкой нужных протоколов. Для интеграции с Zabbix или PRTG достаточно SNMP v3. Для АСУ ТП потребуется Modbus или BACnet.
4. Дополнительные опции. Оцените необходимость подключения датчиков окружающей среды (температура, влажность, протечка) для комплексного мониторинга серверной.
5. Безопасность. Выбирайте карты с поддержкой SNMPv3, HTTPS и возможностью обновления прошивки.

Если у вас остались вопросы по подбору карты мониторинга для вашей IT-инфраструктуры, специалисты XCOM-SHOP помогут найти оптимальное решение для конкретных задач и бюджета.
