Питание новых видеокарт — все, что нужно знать об ATX 3.0 и 12VHPWR в 2026 году

Энергопотребление современных видеокарт растет с каждым поколением, а вместе с ним меняются стандарты питания. Выход RTX 40-й серии NVIDIA и грядущих RTX 50-х моделей принес не только прирост производительности, но и серьезные изменения в подходе к питанию графических ускорителей. Разъем 12VHPWR, стандарт ATX 3.0 и пиковые нагрузки - понятия, которые напрямую влияют на стабильность работы вашей системы.

Эта статья даст исчерпывающие ответы на все вопросы о питании современных видеокарт: от выбора блока питания до правильного подключения коннектора.

TGP, TDP и пиковые нагрузки - разбираемся в энергопотреблении видеокарт

Выбирая блок питания для новой видеокарты, важно понимать разницу между базовыми метриками энергопотребления. Эти знания помогут избежать ситуации, когда мощный БП неожиданно уходит в защиту при запуске игры.

Что такое TGP (Total Graphics Power) и почему это важнее TDP?

TGP — это полное энергопотребление всей видеокарты, включая GPU, память, подсистему питания (VRM) и вспомогательные компоненты. В отличие от TDP, который указывает лишь на тепловыделение чипа, TGP дает реальное представление о нагрузке на блок питания.

Например, RTX 4090 имеет TGP 450 Вт, а будущая RTX 5090 - уже 575 Вт. Именно на этот параметр нужно ориентироваться при расчете мощности БП, а не на TDP процессора видеокарты.

Пиковые нагрузки (Power Excursions) - скрытая угроза для вашего БП

Современные GPU поколений RTX 30/40 и будущих RTX 50 демонстрируют феномен транзиентных скачков - кратковременные (микросекунды) всплески энергопотребления, которые могут превышать номинальный TGP в 2-3 раза. Ваш старый БП на 750 Вт может выключиться не потому, что ему не хватает мощности, а потому что он не рассчитан на эти пиковые нагрузки.

Блоки питания стандарта ATX 2.x срабатывают на защиту (OPP) при таких скачках, что приводит к аварийному выключению системы в самый неподходящий момент. Новый стандарт ATX 3.0 решает эту проблему, позволяя БП выдерживать кратковременные перегрузки до 200% от номинала.

Новые разъемы питания видеокарт - 12VHPWR, 12V-2x6 и стандарт ATX 3.0

С появлением энергоемких видеокарт старые 6-pin и 8-pin коннекторы перестали справляться с возросшими требованиями. На смену им пришли новые стандарты, которые обеспечивают безопасную передачу высокой мощности.

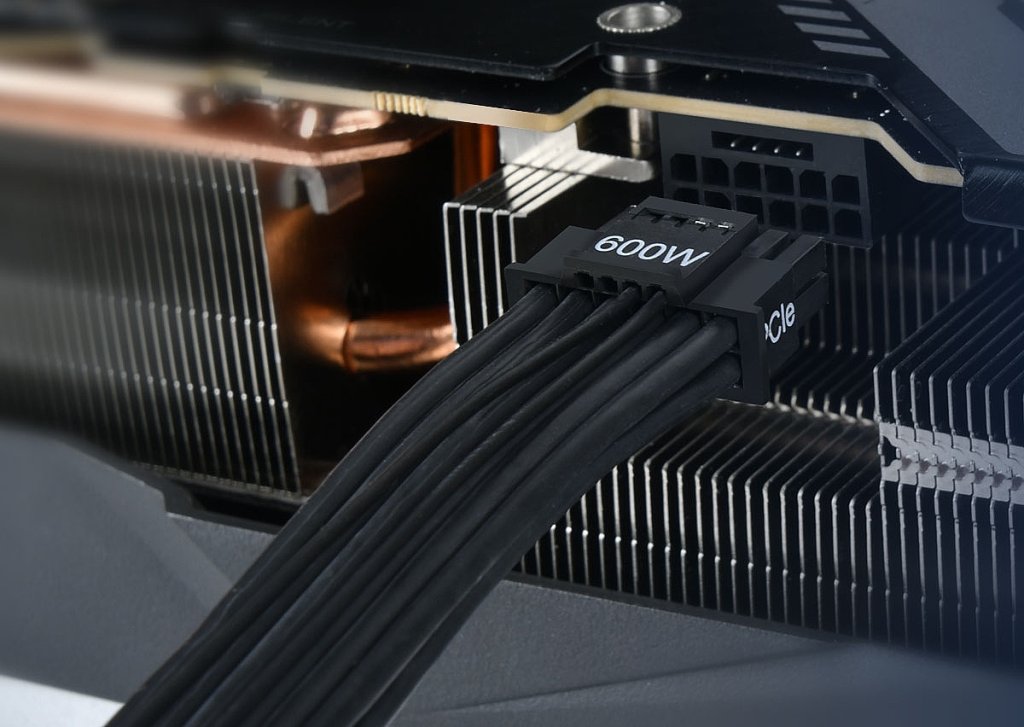

Знакомство с 12VHPWR - что это и зачем он нужен?

12VHPWR - это новый 12+4-пиновый разъем питания, способный передавать до 600 Вт по одному кабелю. Он является частью спецификации PCIe 5.0 и используется в видеокартах NVIDIA RTX 30/40 серий, а также в грядущих RTX 50.

Преимущество очевидно: вместо трех-четырех кабелей 8-pin достаточно одного тонкого коннектора. Это упрощает прокладку кабелей в корпусе и улучшает циркуляцию воздуха. Четыре дополнительных контакта (сенсорные пины) передают информацию о возможностях кабеля блоку питания.

Работа над ошибками - чем 12V-2x6 лучше и безопаснее 12VHPWR?

12V-2x6 - это обновленная версия 12VHPWR, разработанная после инцидентов с оплавлением разъемов на ранних RTX 4090. Ключевое изменение - укороченные сенсорные контакты (Sense pins), которые физически не позволяют подать полную мощность, если коннектор вставлен не до конца.

Это решение устраняет главную причину оплавления: плохой контакт при неполной фиксации разъема. Современные блоки питания стандарта ATX 3.1 комплектуются именно кабелями 12V-2x6, обеспечивая безопасность на аппаратном уровне.

Стандарт ATX 3.0/3.1 - идеальный партнер для новых видеокарт

Стандарт ATX 3.0 (и его минорное обновление ATX 3.1) разработан специально для работы с современными энергоемкими видеокартами. Главное преимущество - официальная способность выдерживать пиковые нагрузки до 200% от номинальной мощности БП.

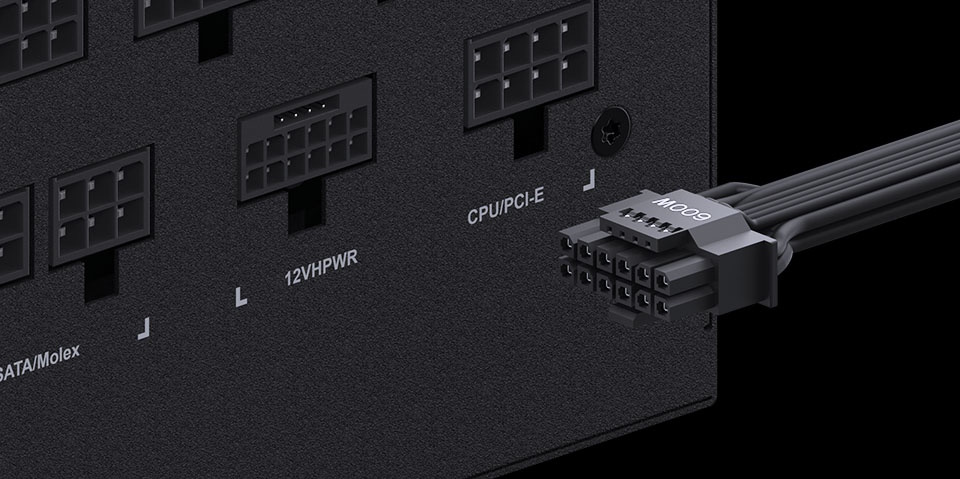

Блоки питания ATX 3.0 поставляются с нативным кабелем 12VHPWR или 12V-2x6, что исключает необходимость использования переходников. В каталоге XCOM-SHOP представлены модели Chieftec POLARIS 3.0, Deepcool PX850G/PX1000G/PX1200G и MSI MPG A850G PCIE5 полностью соответствующие новому стандарту.

Рекомендуемая мощность блока питания для видеокарт NVIDIA и AMD

При выборе блока питания важно учитывать не только TGP видеокарты, но и энергопотребление всей системы. Рекомендации ниже даны с учетом качественного БП и запаса мощности в 30-40% для безопасной работы и возможности разгона.

Эти значения учитывают типичную систему с процессором средней мощности (150-200 Вт) и стандартным набором компонентов. Для мощных процессоров Intel Core i9 или AMD Ryzen 9 рекомендуется увеличить мощность БП на 150-200 Вт.

Расчет энергопотребления системы с учетом всех компонентов

При выборе блока питания важно учитывать не только видеокарту, но и энергопотребление всей системы. Процессор, материнская плата, накопители и система охлаждения также потребляют мощность.

Современные процессоры Intel Core i7/i9 и AMD Ryzen 7/9 потребляют от 125 до 253 Вт под нагрузкой. Материнская плата и оперативная память добавляют еще 50-80 Вт. SSD-накопители потребляют 5-8 Вт каждый, а система жидкостного охлаждения с RGB-подсветкой может добавить 30-50 Вт.

Для примера рассмотрим типичную игровую систему: процессор AMD Ryzen 7 7800X3D (120 Вт), видеокарта RTX 4070 Super (220 Вт), материнская плата с памятью DDR5 (70 Вт), два SSD M.2 (16 Вт), СЖО с вентиляторами (40 Вт). Суммарное потребление составит 466 Вт. С учетом запаса 30-40% оптимальная мощность БП - 650-750 Вт.

Использование калькулятора мощности на сайте производителя БП поможет точнее рассчитать необходимую мощность для вашей конфигурации.

Как правильно подключить новую видеокарту - пошаговая инструкция

Правильное подключение питания видеокарты критично для стабильности системы. Рассмотрим два основных сценария.

Сценарий 1 (Рекомендуемый). Блок питания ATX 3.0 и нативный кабель

1. Обесточьте компьютер, отключив кабель питания от розетки.
2. Установите видеокарту в слот PCI-e x16, зафиксируйте винтом к задней стенке корпуса.
3. Возьмите нативный кабель 12VHPWR или 12V-2x6 от блока питания.
4. Плотно вставьте коннектор в разъем на видеокарте до характерного щелчка.
5. Визуально проверьте отсутствие зазора между разъемом и коннектором - пластик должен касаться металла.
6. Не изгибайте кабель ближе 3-4 см от основания коннектора.

Сценарий 2 (Компромиссный). Старый БП и переходник

1. Используйте только комплектный переходник от видеокарты. Дешевые переходники с китайских площадок могут не соответствовать стандартам.
2. Подключите к переходнику необходимое количество отдельных кабелей 8-pin от БП. Для RTX 4090 требуется минимум три кабеля.
3. Не используйте раздвоенные кабели (daisy-chain) - каждый разъем переходника должен питаться от отдельного кабеля от БП.
4. Плотно вставьте коннектор переходника в видеокарту до щелчка.
5. Проверьте плотность всех соединений, включая контакты 8-pin на стороне БП.

Оплавление разъема 12VHPWR и другие риски: как избежать проблем

Случаи оплавления разъемов 12VHPWR на ранних RTX 4090 вызвали обеспокоенность сообщества. По данным экспертов по ремонту, 99% инцидентов связаны с двумя факторами: неполная фиксация коннектора и слишком сильный изгиб кабеля у основания.

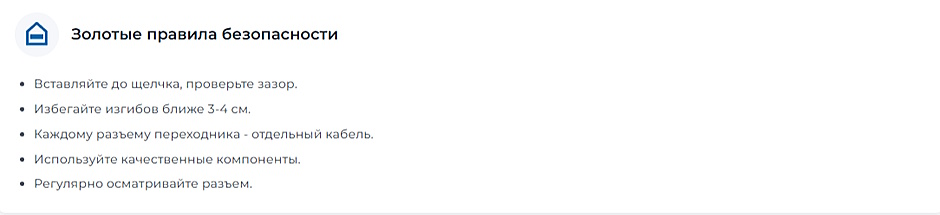

Золотые правила безопасности

• Правило 1: Полная фиксация. Всегда вставляйте коннектор до щелчка и визуально проверяйте отсутствие зазора. Пластик корпуса коннектора должен упираться в металл разъема видеокарты.
• Правило 2: Никаких резких изгибов. Не изгибайте кабель ближе 3-4 см от основания коннектора. Используйте корпуса с достаточным пространством за видеокартой. Если кабель упирается в боковую стенку, рассмотрите использование углового адаптера.
• Правило 3: Один кабель - один разъем. При использовании переходников подключайте к каждому его входу отдельный кабель питания от БП. Раздвоенные кабели создают избыточную нагрузку на один провод.
• Правило 4: Только качественные компоненты. Используйте комплектные кабели и переходники или продукцию от проверенных брендов. Дешевые кабели с неизвестных площадок могут иметь неправильное сечение проводов.
• Правило 5: Регулярный осмотр. После сборки и через месяц эксплуатации проведите визуальный осмотр разъема на предмет деформации, потемнения или запаха горелого пластика.

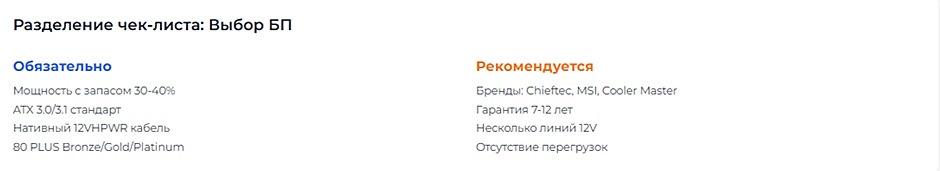

Выбор БП для современной видеокарты: на что обратить внимание

При покупке блока питания для современной видеокарты руководствуйтесь следующим чек-листом:

• Мощность: Рассчитайте по таблице выше плюс 30-40% запаса для стабильной работы и возможности апгрейда.
• Стандарт: Отдавайте предпочтение БП стандарта ATX 3.0 или ATX 3.1. Они изначально рассчитаны на пиковые нагрузки современных GPU.
• Разъемы: Убедитесь в наличии нативного кабеля 12VHPWR или 12V-2x6. Это избавит от необходимости использовать переходники.
• Сертификат: Выбирайте модели с сертификатом 80 PLUS Bronze, а лучше - Gold или Platinum. Это гарантирует КПД не ниже 87-92% и качественные компоненты.
• Производитель: Доверяйте проверенным брендам: Chieftec, Deepcool, MSI, Cooler Master, Seasonic, FSP. Они имеют репутацию и сервисные центры.
• Гарантия: Длительная гарантия (7-12 лет) - признак качественного продукта. Производитель уверен в надежности своих блоков питания.

В ассортименте XCOM-SHOP представлены блоки питания всех актуальных стандартов. Специалисты помогут подобрать оптимальную модель под вашу конфигурацию.

Перспективы и слухи: чего ждать от питания RTX 5000 и новых архитектур

NVIDIA уже анонсировала линейку RTX 50-й серии на архитектуре Blackwell. По предварительным данным, флагман RTX 5090 будет потреблять до 575 Вт, что на 125 Вт больше, чем у RTX 4090. Младшие модели, вероятно, останутся в диапазоне 115-220 Вт благодаря более эффективному техпроцессу.

Стандарт 12V-2x6, скорее всего, станет основным для будущих поколений видеокарт NVIDIA. AMD также планирует переход на новые разъемы питания в следующих поколениях Radeon. Это означает, что покупка качественного БП ATX 3.0 сегодня - разумная инвестиция в будущее, которая прослужит через 2-3 поколения видеокарт.

Тенденция роста энергопотребления может замедлиться с переходом на более тонкие техпроцессы (3 нм и менее), но пока производители фокусируются на производительности, а не на энергоэффективности топовых моделей.

Часто задаваемые вопросы (FAQ)

Нужен ли мне обязательно БП стандарта ATX 3.0 для RTX 4070 Super?

Нет, не обязательно. Для видеокарт среднего сегмента до 250-300 Вт TGP достаточно качественного блока питания стандарта ATX 2.x с переходником. Однако ATX 3.0 является предпочтительным и более надежным вариантом, так как он изначально рассчитан на пиковые нагрузки современных GPU.

Можно ли использовать старый БП на 850W Gold с переходником для RTX 4080 Super?

Да, можно, если БП качественный и от известного производителя (Seasonic, Corsair, FSP). Главное - использовать комплектный переходник от видеокарты и подключать к нему отдельные кабели питания (не раздвоенные). Также необходимо соблюдать все правила безопасного подключения: полная фиксация, отсутствие резких изгибов.

Кастомные кабели питания (например, от CableMod): красиво, но безопасно ли?

Да, продукция от известных производителей кастомных кабелей, таких как CableMod, соответствует стандартам и безопасна в использовании. Эти компании тщательно тестируют свою продукцию и используют провода правильного сечения. Однако следует избегать дешевых безымянных кабелей с китайских площадок - они могут иметь недостаточное сечение проводов и некачественную изоляцию.

Что делать, если кабель 12VHPWR не вставляется до щелчка?

Не прилагайте чрезмерных усилий. Проверьте, нет ли препятствий в разъеме (защитная пленка, мусор), правильной ли стороной вставляется коннектор. Попробуйте переподключить кабель. Если проблема сохраняется, это может быть заводской дефект кабеля или разъема видеокарты. В этом случае следует обратиться в сервисный центр XCOM-SHOP для диагностики.

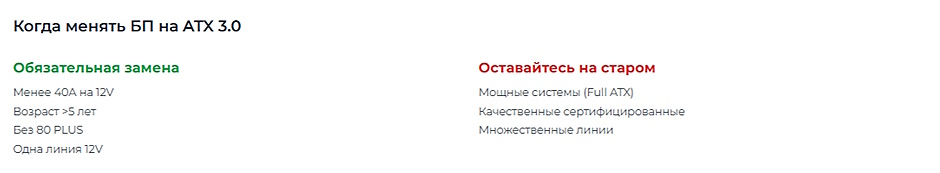

Переход со старого БП на ATX 3.0 - когда это необходимо

Замена блока питания при апгрейде видеокарты не всегда обязательна, но есть четкие критерии, когда откладывать покупку нового БП становится рискованно.

• Критерий 1: Недостаточный запас мощности по линии 12V. Обратите внимание не на общую мощность БП, а на ампераж линии 12V. Современные видеокарты питаются именно от этой линии. Если на вашем БП указано менее 40A по линии 12V, даже при общей мощности 650 Вт такой блок не подходит для RTX 4070 и старше.
• Критерий 2: Возраст блока питания более 5 лет. Электролитические конденсаторы со временем теряют емкость, что снижает способность БП справляться с резкими скачками нагрузки. Современные GPU создают именно такие скачки. БП 2019 года и старше может не пройти проверку пиковыми нагрузками RTX 40-й серии.
• Критерий 3: Отсутствие сертификата 80 PLUS или Bronze. Блоки питания без сертификации часто используют компоненты низкого качества. Такие БП могут завышать реальную мощность и не обеспечивают стабильность напряжений под нагрузкой.
• Критерий 4: Единственная линия 12V с множественными разъемами. Некоторые старые БП имеют одну линию 12V, от которой питается все - процессор, видеокарта, периферия. Это создает риск перегрузки при одновременной высокой нагрузке на CPU и GPU. Предпочтительны БП с несколькими независимыми линиями 12V.

При наличии хотя бы двух из этих факторов замена БП на современную модель ATX 3.0 становится необходимостью, а не желательной опцией.
