Расчёт IP-камер для офиса и склада: пошаговая методика с примерами

Неправильный расчёт ip-камеры видеонаблюдения — одна из самых дорогостоящих ошибок при построении системы безопасности. Купленные «наугад» камеры могут оставить половину помещения в слепых зонах, перегрузить сеть или исчерпать дисковое пространство за несколько дней вместо положенных двух недель. Хорошо, что всего этого можно избежать — если подойти к задаче методично.

Зачем нужен предварительный расчёт системы видеонаблюдения?

Точный расчёт — это основа системы, которая реально работает. Без него велик риск получить камеры, которые формально есть, но ни одну задачу не решают.

Вот что происходит, когда планирование пропускают:

• Купили камеры с узким углом обзора на входную группу — получили мёртвую зону прямо перед турникетом.
• Поставили 4K-камеры, но сэкономили на коммутаторе — сеть не справляется с потоком, изображение постоянно «висит».
• Рассчитали архив на 14 дней, но забыли про VBR и реальную нагрузку — видеозаписи хватает на 5 дней.

Ключевые цели расчёта

Перед тем как выбирать оборудование, нужно ответить на четыре вопроса:

1. Что именно нужно видеть — обнаружить человека в зоне или опознать его лицо?
2. Нет ли слепых зон в критических точках?
3. Хватит ли пропускной способности сети и объёма хранилища?
4. Укладываемся ли в бюджет без лишних затрат?

Шаг 1: Определяем задачи — применяем стандарт DORI

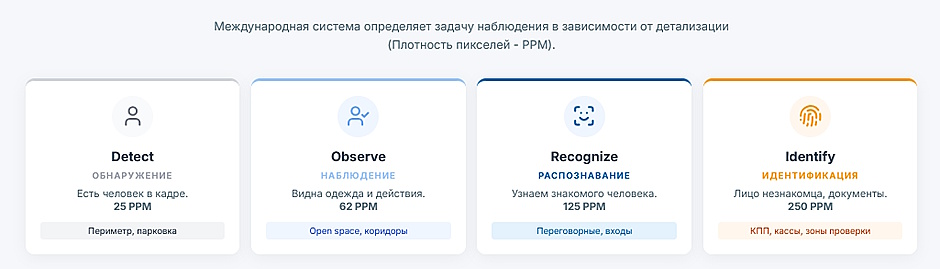

Стандарт DORI — это международная методология, которая связывает задачу наблюдения с требуемой плотностью пикселей на метр (PPM). Четыре уровня:

• Detect (Обнаружение) — фиксируем, что в зоне есть человек или объект. Достаточно 25 PPM.
• Observe (Наблюдение) — видим общие черты: одежда, телосложение, направление движения. 62 PPM.
• Recognize (Распознавание) — можно опознать знакомого человека. 125 PPM.
• Identify (Идентификация) — достаточно деталей, чтобы опознать незнакомца по записи. 250 PPM.

Практически это означает следующее: камера с разрешением 2 Мп, установленная на расстоянии 10 м, даст хорошую идентификацию в узком секторе, но лишь общее наблюдение по периметру. Если задача — считывать лица на входе, нужно либо уменьшить дистанцию, либо повысить разрешение.

Что мы хотим видеть? Применяем стандарт DORI

Задачи и зоны для офиса

• Входная группа / стойка регистрации: уровень Identify — опознать посетителя. Камера 4 Мп, фокусное 4 мм, расстояние до 5 м.
• Open space: уровень Observe — общий контроль обстановки. Камера 2 Мп с широким углом обзора, фокусное 2,8 мм.
• Переговорные: уровень Recognize — фиксация участников. Достаточно 2 Мп.
• Серверная: уровень Detect — фиксация факта проникновения. Хватит бюджетной 2 Мп.

Специфика склада

• Периметр: Detect. Уличные цилиндрические камеры с ИК-подсветкой до 50–80 м, IP67.
• Ворота и зоны погрузки/разгрузки: Identify — номера авто и лица. Вариофокальный объектив 2,8–12 мм, минимум 4 Мп, WDR обязателен.
• Проходы между стеллажами: Observe. Широкоугольные камеры 2,8 мм, расположить на высоте 3–4 м.
• Зоны комплектации заказов: Identify. Камера 4–8 Мп с хорошей светочувствительностью.

Шаг 2: Как рассчитать количество камер — расстановка на плане

Порядок действий простой, но требует аккуратности.

1. Берём план помещения с точными размерами. Подойдёт чертёж БТИ, архитектурный план или рисунок от руки с указанием размеров.
2. Наносим на план все крупные объекты — стеллажи, колонны, стены. Они создают слепые зоны.
3. Подбираем камеры по фокусному расстоянию под каждую зону — см. таблицу ниже.
4. Рисуем секторы обзора от предполагаемых точек установки. Угол обзора раскрывается конусом от камеры.
5. Проверяем покрытие: нет ли участков, куда не попадает ни одна камера. В критических зонах — перекрёстное покрытие двух камер.

Угол обзора и фокусное расстояние

Основное правило: чем меньше фокусное расстояние — тем шире угол обзора, но ниже детализация на дальних планах. Для большинства задач в офисе достаточно 2,8–4 мм, для контроля длинных коридоров или периметра склада — 8–12 мм.

Совет: для небольших помещений до 30 м² ставить камеру в угол с объективом 2,8 мм — это даёт максимальное покрытие одной точкой.

Ключевые характеристики IP-камер, влияющие на расчёт

Разрешение: от 2 Мп до 4K

Разрешение напрямую определяет, какую задачу DORI камера решит на заданном расстоянии.

• 2 Мп (1080p): стандартный выбор для общего наблюдения. Достаточно для Observe и Recognize на дистанциях до 8–10 м.
• 4 Мп: оптимальный баланс для офисных входных групп и зон комплектации. Идентификация до 5–7 м.
• 8 Мп (4K): нужна, когда требуется считывать номера авто или лица на дистанции более 10 м. Значительно выше нагрузка на сеть и видеоархив.

Гнаться за максимальным разрешением везде — ошибка. Камера 4K в серверной, где задача лишь зафиксировать факт входа, просто перегружает систему без пользы.

Светочувствительность, ИК-подсветка и WDR

Светочувствительность измеряется в люксах. Чем меньше значение, тем лучше камера видит в темноте. Для складов с плохим освещением выбирайте камеры с чувствительностью 0,01–0,001 лк.

ИК-подсветка — встроенное инфракрасное «ночное зрение». Ключевой параметр — дальность: 20–30 м для помещений, 50–80 м для периметра склада. Камеры HIKVISION и Dahua, которые представлены в каталоге XCOM-SHOP, оснащены ИК-подсветкой с реальным радиусом действия до 60–80 м.

WDR (широкий динамический диапазон) — критичная технология для входных групп и ворот склада. Когда камера смотрит из тёмного помещения на ярко освещённый выход, обычная камера даёт пересвеченный фон или тёмный силуэт. WDR компенсирует перепад освещённости — и вход, и человек на его фоне видны чётко.

Тип корпуса: купольные, цилиндрические, антивандальные

• Купольные: монтируются на потолок, труднее определить направление обзора. Идеальны для офисов.
• Цилиндрические: жёстко направлены, хорошо видно направление камеры. Для периметра, парковок, ворот.
• Антивандальные (IK10): выдерживают механические удары. Нужны в зонах погрузки и открытых территориях.
• Класс защиты IP67: полная защита от пыли и временного погружения. Обязателен для уличных камер.

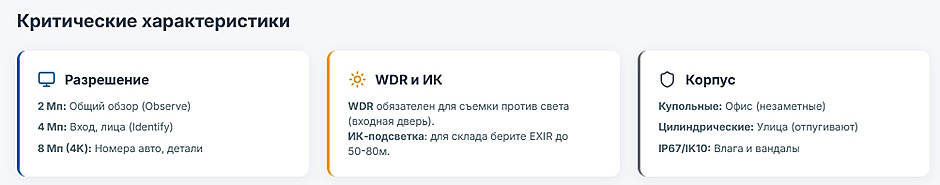

Критические характеристики

Практический пример: офис 100 м²

Офис с ресепшн, open space на 20 мест, двумя переговорными и серверной. Задача — идентификация на входе, общий контроль, фиксация доступа в серверную.

• Ресепшн: 1 купольная камера 4 Мп, фокусное 4 мм, WDR. Высота 2,5 м, уровень Identify.
• Open space: 2 камеры 2 Мп, фокусное 2,8 мм — по углам потолка. Перекрывают зал без слепых зон.
• Переговорные и серверная: по 1 камере 2 Мп, фокусное 2,8 мм.

Итого: 6 камер.

Практический пример: склад 500 м²

Склад с высокими стеллажами (5–6 м), зоной погрузки и въездными воротами. Задача — периметр, номера авто, контроль проходов и зоны комплектации.

• Периметр: 4 цилиндрические камеры 2 Мп, фокусное 6–8 мм, IP67, ИК 50 м.
• Ворота: 1 камера 4–8 Мп, вариофокальный объектив 2,8–12 мм, WDR — для считывания номеров и лиц.
• Проходы между стеллажами: камеры 2 Мп, фокусное 2,8 мм, высота 4 м. Одна камера — два прохода.
• Зона комплектации: 1–2 камеры 4 Мп.

Итого: ~12–14 камер.

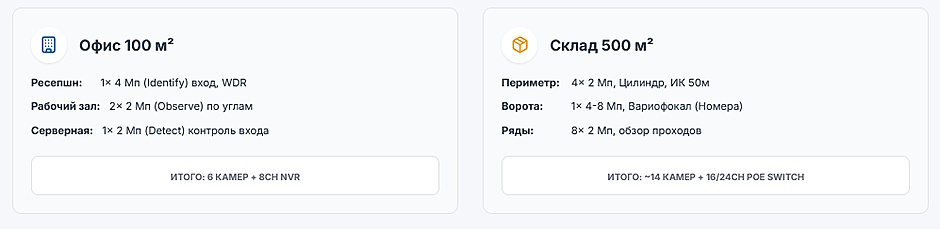

Примеры готовых расчетов

Расчёт видеоархива и сетевой нагрузки

Битрейт и кодеки H.264 / H.265

Битрейт — объём данных в секунду (Мбит/с). Ориентир при CBR-записи на кодеке H.265: 2 Мп / 15 FPS ≈ 1,5–2 Мбит/с, 4 Мп / 20 FPS ≈ 3–4 Мбит/с, 8 Мп / 20 FPS ≈ 6–8 Мбит/с. При VBR реальный объём меньше на 20–40%.

Сравнение кодеков H.264 и H.265:

Выбирайте H.265 везде, где поддерживается оборудованием. Это вдвое сокращает объём видеоархива при том же качестве изображения.

Формула расчёта объёма HDD

Объём (ГБ) = Суммарный_битрейт (Мбит/с) × 3600 × 24 × Глубина_архива (дней) ÷ 8 ÷ 1024

Пример для офиса (6 камер × 2 Мбит/с = 12 Мбит/с суммарно, архив 14 дней):

12 × 3600 × 24 × 14 ÷ 8 ÷ 1024 ≈ 1 778 ГБ (~1,7 ТБ)

Для склада с 14 камерами по 2 Мбит/с и архивом 30 дней потребуется ~7–8 ТБ. Для более точных расчётов с учётом VBR и расписания записи удобно использовать онлайн-калькуляторы от производителей дисков — например, Seagate или Western Digital.

Выбор NVR и PoE-коммутатора

Сетевой видеорегистратор (NVR)

Чек-лист при выборе:

• Количество каналов: должно быть больше числа камер на 15–20% — запас на расширение.
• Максимальное разрешение записи: должно соответствовать самым «тяжёлым» камерам в системе.
• Входящий битрейт: суммарный битрейт всех камер не должен превышать этот порог.
• Объём поддерживаемых HDD: проверьте, сколько и какого размера дисков можно установить.

В каталоге XCOM-SHOP представлены видеорегистраторы HIKVISION, Dahua, TRASSIR и других производителей с поддержкой от 4 до 128+ каналов.

PoE-коммутатор

PoE позволяет передавать питание и данные по одному кабелю — никаких отдельных блоков питания для каждой камеры. Ключевые параметры:

• Количество PoE-портов: с запасом под все камеры плюс 20%.
• Пропускная способность: должна превышать суммарный битрейт всех камер.
• Бюджет мощности PoE: сумма потребляемой мощности всех камер (обычно 7–15 Вт каждая) должна быть меньше бюджета коммутатора с запасом 20–25%.

Пример: 12 камер по 10 Вт = 120 Вт. Нужен PoE-коммутатор с бюджетом не менее 150 Вт.

Специализированные HDD для видеонаблюдения

Обычные десктопные диски не рассчитаны на режим непрерывной записи 24/7. Диски серии WD Purple или Seagate SkyHawk оптимизированы для потокового видео и работы в многокамерных системах — их ресурс при непрерывной записи существенно выше.

Частые ошибки при расчёте

1. Экономия на разрешении и угле обзора. Камера с узким объективом «смотрит» в одну точку, оставляя соседние зоны без покрытия. Результат — слепые зоны там, где они критически важны.
2. Слабый PoE-коммутатор или NVR. Суммарный битрейт камер превышает пропускную способность — изображение зависает, записи пропускаются.
3. Десктопные HDD вместо специализированных. Обычный диск при круглосуточной записи выходит из строя в разы быстрее.
4. Игнорирование кибербезопасности. Камеры и NVR с заводскими паролями по умолчанию — лёгкая мишень. Меняйте пароли при первичной настройке и используйте изолированную сеть видеонаблюдения (VLAN).

Частые ошибки при расчёте

FAQ

Сколько хранить видеоархив для офиса и склада?

Для офиса обычно достаточно 7–14 дней. Для склада с материальными ценностями — 30–60 дней. В ряде отраслей (банки, объекты с особым режимом) глубина архива регулируется нормативно.

Как уменьшить объём архива без покупки новых дисков?

Три рабочих способа: переключиться на кодек H.265, настроить запись только по движению (детектор), снизить частоту кадров с 25 до 15 FPS в зонах, где не происходит быстрых событий. Вместе эти меры могут сократить объём записей в 2–3 раза.

Что важнее: разрешение или частота кадров (FPS)?

Зависит от задачи. Для идентификации лиц на входе важнее разрешение — даже при 10–15 FPS лицо будет чётким. Для кассового контроля или фиксации номеров авто в движении нужен более высокий FPS (20–25), чтобы объект не смазывался.

Можно ли использовать офисную ЛВС для видеонаблюдения?

Технически можно, но для систем более 5–7 камер это не рекомендуется. Видеопоток создаёт значительную сетевую нагрузку и может замедлить работу офисных сервисов. Лучшая практика — физически выделенная сеть или логическое разделение через VLAN.
