Устройства грозозащиты OSNOVO для сети Ethernet c линией PoE

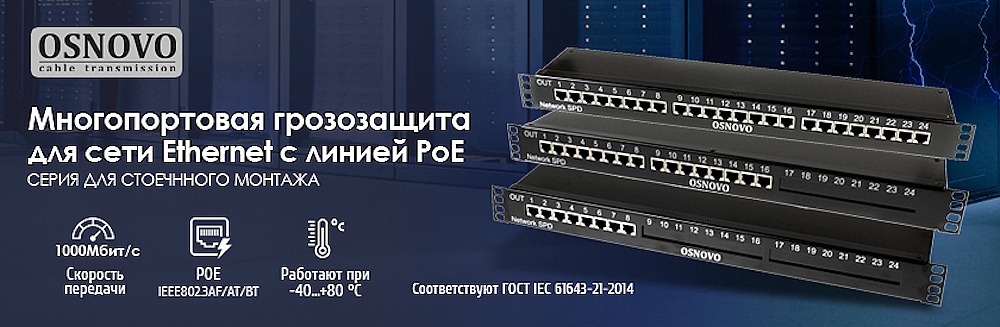

Устройства грозозащиты OSNOVO SP-IP8/1000PR, SP-IP16/1000PR и SP-IP24/1000PR предназначены для защиты оборудования, устанавливаемого в сетях Gigabit Ethernet и системах IP-видеонаблюдения.
Устройства грозозащиты OSNOVO для сети Ethernet c линией PoE
Три модели различаются по количеству портов: в SP-IP8/1000PR установлено 8 портов, в SP-IP16/1000PR — 16, в SP-IP24/1000PR — 24. Они обеспечивают защиту сетевых устройств, поддерживающих технологию питания по линии РоЕ (af/at, методы A + B, контакты 1/2, 3/6, 4/5, 7/8). Все три модели предназначены для монтажа в 19-дюймовую стойку и соответствуют ГОСТ IEC 61643-21-2014.
Для устройств заявлена рабочая температура от -40 до +80 градусов Цельсия. Металлический корпус класса защиты IP20 позволяет установить данное оборудование в стойку в необогреваемом помещении или в уличный коммутационный шкаф.

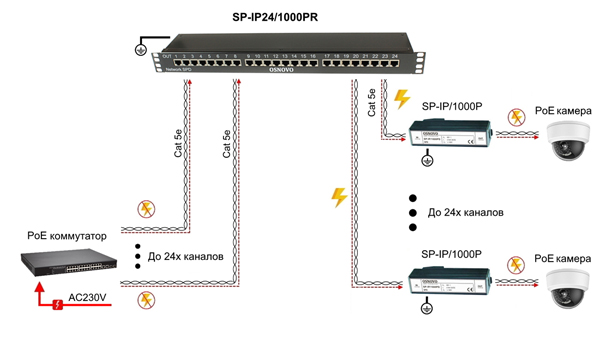

В компании OSNOVO отметили, что важно устанавливать грозозащиту максимально близко к защищаемому оборудованию. В случае проектирования сети видеонаблюдения решение может быть смонтировано согласно следующему схематическому изображению.
Устройства грозозащиты OSNOVO для сети Ethernet c линией PoE
| Модель | OSNOVO SP-IP8/1000PR | OSNOVO SP-IP16/1000PR | OSNOVO SP-IP24/1000PR |
| Общее количество портов | 8 | 16 | 24 |
| Скорость передачи данных | 1000 Мбит/с | 1000 Мбит/с | 1000 Мбит/с |
| Время срабатывания | менее 1 мс | менее 1 мс | менее 1 мс |
| Защищаемые контакты | 1, 2, 3, 4, 5, 6, 7, 8 | 1, 2, 3, 4, 5, 6, 7, 8 | 1, 2, 3, 4, 5, 6, 7, 8 |
| Номинальный ток разряда 8/20мкс | 2,5 кА | 2,5 кА | 2,5 кА |
| Максимальный ток разряда 8/20мкс | 10 кА | 20 кА | 20 кА |
| Назначение | Защита цепи Ethernet+PoE | Защита цепи Ethernet+PoE | Защита цепи Ethernet+PoE |
| Мощность PoE | до 75 Вт | до 75 Вт | до 75 Вт |
| Размеры | 487 x 44,5 x 140 мм | 487 x 44,5 x 102 мм | 487 x 44,5 x 102 мм |
| Размеры | 1 кг | 2 кг | 2,2 кг |
| Рабочая температура | -40…+80°С | -40…+80°С | -40…+80°С |
