Как правильно выбрать ИБП (источник бесперебойного питания)

Источник бесперебойного питания (ИБП) — это не просто аккумулятор для компьютера. Это комплексная защита от отключения электричества, скачков напряжения и помех в сети. Без ИБП вы рискуете потерять несохраненные данные, повредить оборудование при резком отключении питания или выходе напряжения за допустимые пределы.

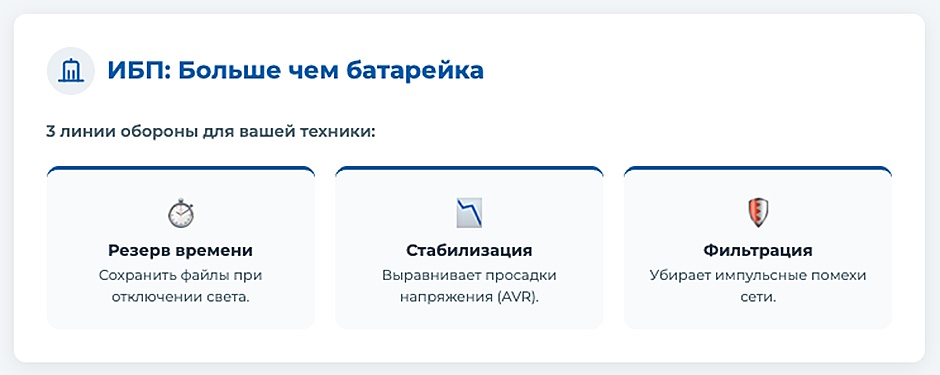

ИБП решает три основные задачи: обеспечивает время на корректное завершение работы при отключении электричества, стабилизирует напряжение при просадках и скачках, фильтрует помехи в сети. При выборе учитывают тип ИБП, мощность защищаемого оборудования и форму выходного сигнала.

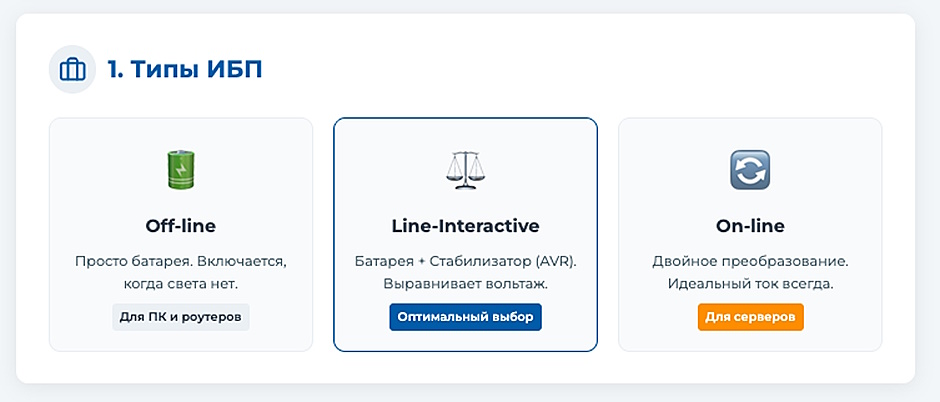

Основные типы ИБП: Off-line, Line-Interactive и On-line

Существует три типа ИБП, каждый из которых решает разные задачи и подходит для определенного оборудования. Тип определяет принцип работы, уровень защиты и цену устройства.

Резервные (Off-line, Standby) — базовая защита

Off-line ИБП работает по принципу резервного питания. В нормальном режиме устройство просто пропускает сетевое напряжение к оборудованию через фильтр помех, без какой-либо стабилизации. При выходе напряжения за пределы допустимого диапазона (обычно 180-240 В) ИБП переключается на работу от батарей.

Время переключения составляет 4-20 мс. Для компьютеров это незаметно — импульсные блоки питания имеют запас энергии в конденсаторах на 20-30 мс. Лампочка освещения моргнет, но ПК в перезагрузку не уйдет.

Плюсы: низкая цена, бесшумная работа, высокий КПД (95-98%).

Применение: офисные ПК, мониторы, роутеры, некритичное оборудование.

Линейно-интерактивные (Line-Interactive) — оптимальный баланс

Line-Interactive ИБП дополнен встроенным стабилизатором напряжения AVR (Automatic Voltage Regulation). При повышении или понижении напряжения в диапазоне 160-290 В стабилизатор корректирует его без перехода на батареи. Переключение на аккумуляторы происходит только при полном пропадании сети или выходе напряжения за рабочий диапазон.

Это значительно продлевает срок службы батарей и обеспечивает стабильное питание оборудования без постоянных переключений. Время переключения на батареи составляет 4-10 мс.

Плюсы: стабилизация без расхода батареи, отличное соотношение цена/качество, подходит для большинства задач.

Минусы: бюджетные модели выдают аппроксимированную синусоиду при работе от батарей, встроенный стабилизатор уступает по характеристикам внешним.

Применение: игровые ПК, рабочие станции, серверы начального уровня, сетевые хранилища (NAS), малые офисы.

С двойным преобразованием (On-line) — максимальная защита

On-line ИБП работает по схеме двойного преобразования. Входное переменное напряжение преобразуется в постоянное, фильтруется от всех искажений и помех, затем инвертором преобразуется обратно в переменное с идеальными характеристиками. Аккумуляторы постоянно подключены к выходу выпрямителя, поэтому время переключения 0 мс — переключения как такового не происходит.

ИБП обеспечивает на выходе стабильное напряжение 220 В ±1% с частотой 50 Гц и чистой синусоидой, независимо от качества входного питания.

Плюсы: нулевое время переключения, идеальное качество питания, чистая синусоида, полная защита от любых проблем в сети.

Минусы: высокая цена, шум от вентиляторов охлаждения, нагрев, низкий КПД (88-92%) из-за постоянного двойного преобразования.

Применение: серверы, ЦОД, медицинское оборудование, телекоммуникационные системы, газовые котлы, любая критически важная техника.

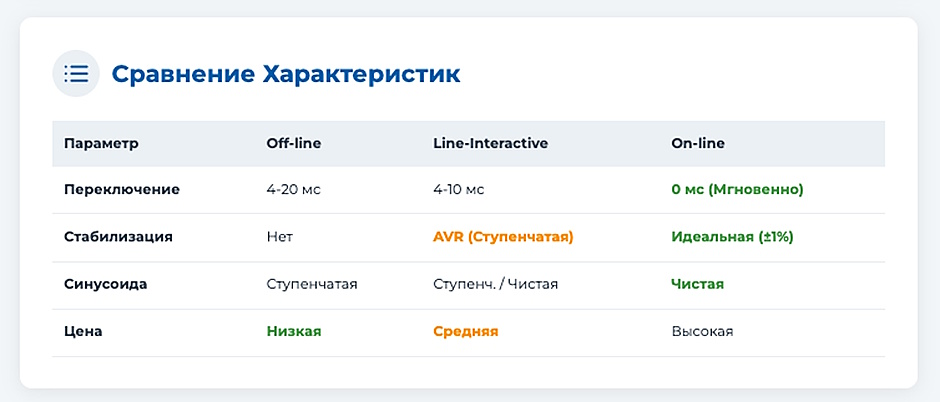

Таблица 1. Сравнение типов ИБП

*Зависит от конкретной модели — существуют Line-Interactive ИБП с чистой синусоидой.

Расчет мощности ИБП: Ватты (Вт) и Вольт-амперы (ВА)

Мощность ИБП указывается в двух единицах: активная мощность в ваттах (Вт) и полная мощность в вольт-амперах (ВА). Связь между ними определяется коэффициентом мощности (Power Factor, PF, cosφ).

Формула: Полная мощность (ВА) = Активная мощность (Вт) / Коэффициент мощности

Коэффициент мощности зависит от типа нагрузки:

• 0,6-0,7 — старые блоки питания ПК без PFC, бытовая техника
• 0,95-0,99 — современное оборудование с Active PFC (серверы, ПК с качественными БП)
• 0,7-0,8 — насосы, кондиционеры, оборудование с электродвигателями

Для расчета необходимой мощности ИБП:

1. Определите суммарную потребляемую мощность всех устройств в Вт (данные из документации)
2. Если известен только ток (А), рассчитайте мощность: P = I × 220 В
3. Добавьте запас 30% — ИБП не должен работать на пределе
4. Учтите пусковые токи для оборудования с двигателями (умножьте мощность на 3-5)

Пример: Нужен ИБП для ПК мощностью 400 Вт и монитора 40 Вт. Блок питания ПК имеет Active PFC (коэффициент 0,95).

Расчет: (400 + 40) / 0,95 × 1,3 = 600 ВА

Выбираем ИБП номиналом 650-800 ВА с запасом.

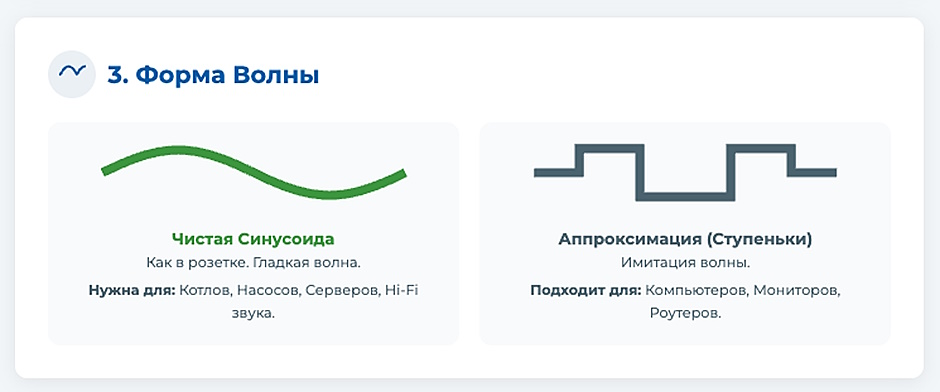

Форма выходного напряжения: чистая синусоида и аппроксимация

Форма выходного сигнала — критический параметр при выборе ИБП. Существует два типа:

Чистая (правильная) синусоида — плавная синусоидальная волна, идентичная сетевому напряжению. Коэффициент гармонических искажений менее 3-5%. Подходит для любого оборудования.

Аппроксимированная (ступенчатая) синусоида — ступенчатое приближение к синусоиде. Выглядит как несколько прямоугольных импульсов разной высоты. Коэффициент искажений более 8%.

Кому нужна чистая синусоида:

• Газовые и твердотопливные котлы с циркуляционными насосами
• Насосы для водоснабжения (погружные, поверхностные)
• Оборудование с асинхронными двигателями (кондиционеры, холодильники, вентиляторы)
• Устройства с трансформаторами
• Лазерные принтеры (только для просмотра, не для питания через ИБП)
• Медицинское оборудование
• Дорогое серверное оборудование

Кому подойдет аппроксимированная синусоида:

• Компьютеры с импульсными блоками питания
• Мониторы, телевизоры
• Роутеры, коммутаторы
• Светодиодное освещение
• Оргтехника без двигателей

Почему котлам нужна чистая синусоида: Циркуляционный насос и вентилятор котла оснащены асинхронными двигателями. При питании аппроксимированной синусоидой двигатель вращается с микро-рывками, что приводит к перегреву обмоток, повышенному шуму и сокращению срока службы. Электронная плата управления котла также чувствительна к искажениям — возможны ошибки и отказ в запуске.

Время автономной работы и аккумуляторы

Время автономной работы зависит от двух факторов: емкости аккумуляторов (измеряется в А·ч) и уровня нагрузки (в процентах от максимальной мощности ИБП).

Зависимость нелинейная: при нагрузке 100% ИБП проработает 3-5 минут, при 50% — 10-20 минут, при 25% — 30-60 минут. Это время достаточно для корректного завершения работы компьютера или сервера.

Для длительной автономной работы (несколько часов) к ИБП подключают внешние батарейные блоки. Это актуально для газовых котлов в загородных домах, где отключения электричества могут длиться до нескольких часов.

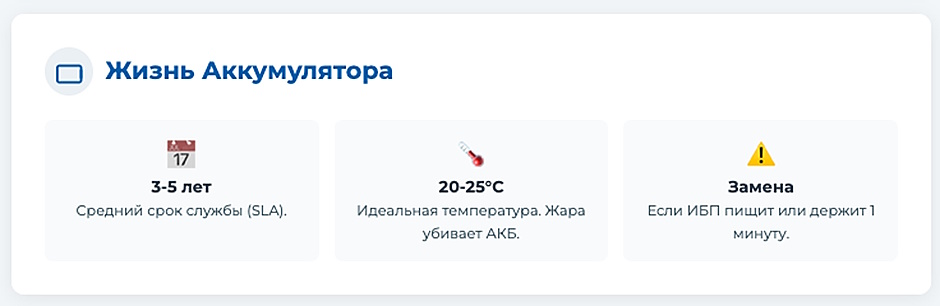

Срок службы аккумуляторов составляет 3-5 лет при нормальных условиях эксплуатации. Факторы, влияющие на срок службы: температура (оптимально 20-25°C), частота разрядов, глубина разряда. Большинство ИБП сигнализируют о необходимости замены батареи световым индикатором или звуковым сигналом.

Выбирайте модели с возможностью самостоятельной замены батарей — это экономит деньги на сервисном обслуживании.

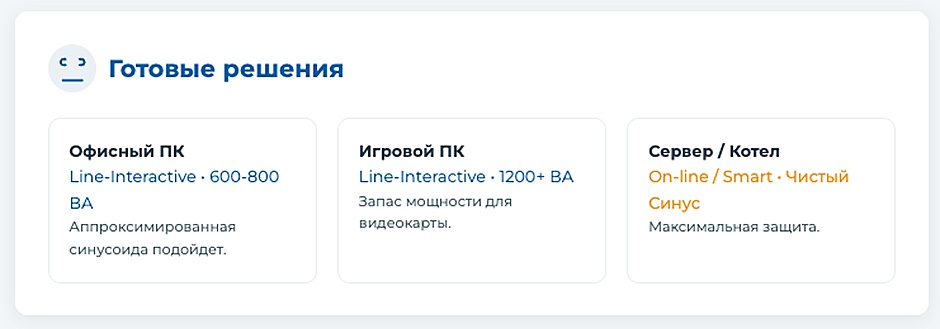

Подбор ИБП для конкретного оборудования

ИБП для домашнего или офисного компьютера

Для стандартного офисного ПК (300-400 Вт) и монитора (30-50 Вт) подойдет линейно-интерактивный ИБП мощностью 600-800 ВА. Чистая синусоида не обязательна — импульсные блоки питания без проблем работают с аппроксимацией.

Рекомендуемое время автономной работы: 5-10 минут для сохранения документов и корректного завершения работы.

ИБП для игрового ПК или рабочей станции

Мощные игровые системы потребляют 600-1000 Вт и выше. Современные блоки питания оснащены Active PFC (активная коррекция коэффициента мощности), что повышает требования к ИБП.

Выбирайте линейно-интерактивный ИБП мощностью 1200-1500 ВА с запасом 30%. Для особо дорогих систем (от 200 000 руб) можно рассмотреть On-line ИБП — это максимальная защита от любых проблем в сети.

Обратите внимание: при работе от батарей нагрузка на ИБП должна быть меньше номинальной. Блок питания 850 Вт не означает реальное потребление 850 Вт — типичная нагрузка игрового ПК составляет 400-600 Вт в играх.

ИБП для частного дома (газовый котел, насосы)

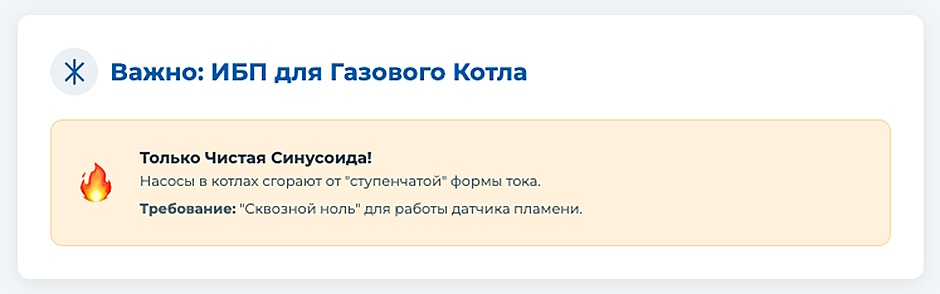

Для газового или твердотопливного котла критически важна чистая синусоида. Аппроксимация может привести к отказу котла в запуске, ошибкам автоматики или повреждению насоса.

Выбирайте Line-Interactive или On-line ИБП с чистой синусоидой. Мощность рассчитывайте с учетом пусковых токов насоса (умножьте номинальную мощность на 3).

Пример: Котел 100 Вт + циркуляционный насос 50 Вт. При пуске насос потребляет 50 × 3 = 150 Вт. Суммарная пиковая мощность 250 Вт. С запасом 30%: 250 × 1,3 = 325 Вт. Выбираем ИБП от 500 ВА с чистой синусоидой.

Для длительной автономной работы (3-10 часов) рассмотрите модели с возможностью подключения внешних аккумуляторов.

Важно: для некоторых фазозависимых котлов требуется функция «сквозной ноль» — ИБП не должен разрывать нейтральный проводник. Уточняйте эту характеристику у производителя.

ИБП для сервера, NAS и сетевого оборудования

Серверное оборудование требует максимальной защиты. Даже кратковременный перерыв питания может привести к потере данных, повреждению файловой системы и финансовым потерям.

Для серверов выбирайте On-line ИБП с нулевым временем переключения. Для стоечного оборудования — модели в исполнении Rack высотой 1U-3U.

Обязательные функции: USB/COM-порт для связи с сервером, ПО для автоматического корректного завершения работы при разряде батарей, возможность подключения внешних батарейных модулей.

Для домашних NAS и небольших серверов (до 300 Вт) можно использовать линейно-интерактивные ИБП мощностью 1000-1500 ВА. Для корпоративных серверов — только On-line модели.

Дополнительные функции и особенности

При выборе ИБП обратите внимание на дополнительные функции:

• Защита телефонных и сетевых линий (RJ-11, RJ-45) — предотвращает повреждение оборудования от импульсных помех по линиям связи.
• USB/COM-порт для связи с ПК — позволяет настроить автоматическое завершение работы при разряде батарей через специальное ПО.
• Холодный старт — возможность включить нагрузку при отсутствии напряжения в сети. Полезно для работы от генератора или в автономном режиме.
• LCD-дисплей — отображает входное/выходное напряжение, нагрузку, время автономной работы, состояние батарей.
• Горячая замена батарей (Hot-Swap) — возможность замены аккумуляторов без отключения нагрузки. Есть в дорогих On-line моделях.
• Самодиагностика — автоматическое тестирование батарей и оповещение о необходимости замены.

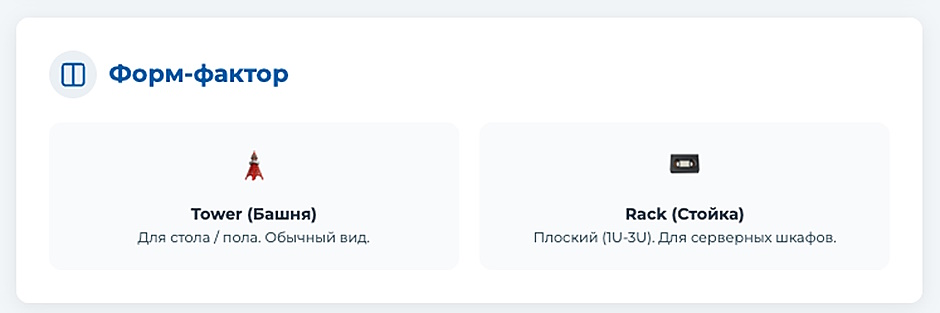

Форм-фактор и типы разъемов

Форм-фактор:

IEC 320 C13 — компьютерные розетки для серверов и сетевого оборудования

Количество розеток зависит от модели: от 2-3 в домашних ИБП до 6-8 в серверных моделях. Часть розеток может иметь функцию фильтрации без резервного питания от батарей — для принтеров и периферии.

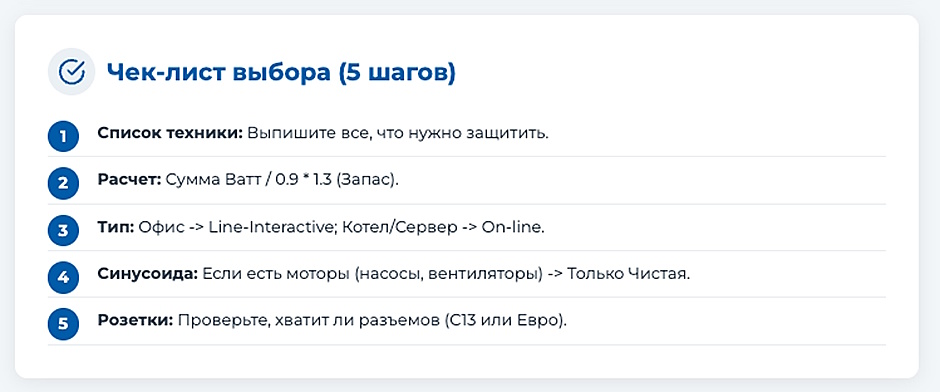

Краткий чек-лист: как выбрать ИБП за 5 шагов

• Составьте список оборудования: Определите, какую технику будете подключать к ИБП. Уточните мощность каждого устройства из документации.
• Рассчитайте мощность с запасом: Суммируйте мощность всех устройств, добавьте 30% запаса. Учтите пусковые токи для оборудования с двигателями (умножьте на 3-5).
• Выберите тип ИБП: Off-line для некритичного оборудования, Line-Interactive для ПК и рабочих станций, On-line для серверов и котлов.
• Определите требования к синусоиде: Для котлов, насосов и оборудования с двигателями обязательна чистая синусоида. Для компьютеров подойдет аппроксимация.
• Оцените время автономной работы: Для ПК достаточно 5-10 минут. Для котлов в загородном доме рассмотрите модели с внешними батареями.

Часто задаваемые вопросы (FAQ)

Можно ли подключать лазерный принтер к ИБП?

Нет, лазерные принтеры и обогреватели имеют огромные пусковые токи (в 5-10 раз выше номинальных). Подключение таких устройств к ИБП приведет к срабатыванию защиты от перегрузки или выходу ИБП из строя. Подключайте принтеры напрямую к сети или через сетевой фильтр.

Сколько служит аккумулятор в ИБП?

Средний срок службы аккумуляторов составляет 3-5 лет при нормальных условиях эксплуатации (температура 20-25°C, редкие разряды). В жарких помещениях или при частых отключениях электричества срок сокращается до 2-3 лет. Большинство ИБП сигнализируют о необходимости замены батареи звуковым сигналом или индикатором.

Нужен ли ИБП, если уже есть сетевой фильтр?

Да, это устройства разного назначения. Сетевой фильтр защищает от импульсных помех и всплесков напряжения, но не спасет при отключении электричества или сильных просадках напряжения ниже 170-180 В. ИБП обеспечивает резервное питание и стабилизацию напряжения.

Что такое «сквозной ноль» и важен ли он для газового котла?

«Сквозной ноль» — это режим, при котором ИБП не разрывает нейтральный проводник (ноль) при переходе на батареи. Это требование критично для многих фазозависимых газовых котлов — датчик ионизации пламени работает только при наличии связи с заземлением через ноль. При выборе ИБП для котла уточняйте поддержку этой функции у производителя.

Правильный выбор ИБП зависит от типа защищаемого оборудования и требований к качеству питания. Для офисных ПК достаточно линейно-интерактивного ИБП мощностью 600-800 ВА. Для серверов и котлов выбирайте модели с чистой синусоидой и расчетом мощности с учетом пусковых токов.
