Как правильно выбрать витую пару

Что такое витая пара и почему ее правильный выбор так важен

Витая пара — это основа любой проводной сети. От выбранного кабеля зависят скорость интернета, стабильность соединения и надежность всей инфраструктуры — будь то домашняя сеть, офисная ЛВС или система видеонаблюдения с PoE.

Название связано с конструкцией: изолированные медные проводники скручены попарно. Эта скрутка снижает электромагнитные помехи от внешних источников и взаимные наводки между соседними парами. Стандартный Ethernet-кабель содержит четыре витые пары — восемь проводников. Каждая пара имеет свой шаг скрутки, что дополнительно минимизирует перекрестные помехи. Благодаря этой конструкции витая пара уже более 100 лет остается основным решением для проводных сетей.

Принцип работы: почему пары скручены

Скручивание проводов в пары уменьшает электромагнитные помехи от внешних источников — силовых кабелей, электродвигателей, трансформаторов. При этом взаимные наводки между соседними парами также снижаются. Это обеспечивает стабильность сигнала при передаче данных на расстояния до 100 метров.

Основные сферы применения

Витая пара используется в разных областях:

• Домашние и офисные сети — подключение компьютеров, ноутбуков и умной техники к роутеру или коммутатору.
• IP-видеонаблюдение — передача видеопотока и питания камер по технологии PoE.
• Телефония и IP-телефоны — организация офисной связи через VoIP-системы.
• Центры обработки данных — построение высокоскоростных сетей с частотой до 2000 МГц.

Правильный выбор категории, экранирования и материала проводника влияет не только на скорость передачи данных, но и на долговечность сети. Ошибка при выборе может привести к нестабильной работе, потере пакетов данных или даже выходу из строя оборудования при использовании PoE.

Сравнение категорий витой пары: 5e, 6, 6a, 7. Какую выбрать

Категория витой пары определяет частотный диапазон и максимальную скорость передачи данных. Чем выше категория, тем выше пропускная способность кабеля.

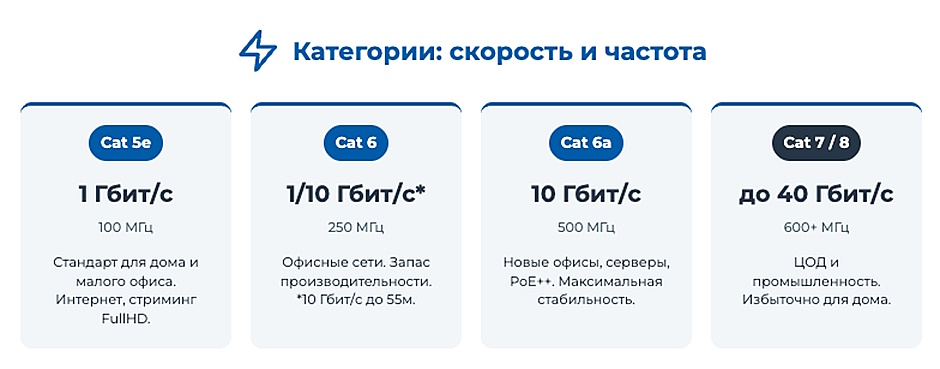

Сравнительная таблица характеристик

Категория 5e (Cat 5e): проверенный стандарт для гигабитных сетей

Cat 5e — базовый современный стандарт, подходящий для большинства домашних и малых офисных сетей. Кабель работает на частоте 100 МГц и обеспечивает скорость до 1 Гбит/с на расстоянии до 100 метров при использовании всех четырех пар проводников.

Этого достаточно для гигабитного интернета, онлайн-игр, потокового видео в Full HD и 4K, работы с облачными сервисами. Для большинства домашних задач Cat 5e остается оптимальным выбором по соотношению цены и производительности.

Категория 6 (Cat 6): запас производительности для дома и офиса

Cat 6 работает на частоте 250 МГц и поддерживает скорость до 10 Гбит/с на расстояниях до 55 метров. На полной дистанции в 100 метров кабель гарантированно обеспечивает 1 Гбит/с, но с лучшими показателями по перекрестным помехам в сравнении с Cat 5e.

Кабель шестой категории имеет более плотную скрутку пар и часто комплектуется разделительной перегородкой внутри оболочки, что физически изолирует пары друг от друга. Это делает Cat 6 хорошим выбором для требовательных домашних сетей, офисов с активным обменом данными и сценариев, где требуется запас на будущее.

Категория 6a (Cat 6a): решение для сетей 10 Гбит/с

Cat 6a (augmented — улучшенная) обеспечивает стабильную работу на скорости 10 Гбит/с на полной дистанции в 100 метров. Рабочая частота составляет 500 МГц, что вдвое выше, чем у Cat 6.

Кабель Cat 6a рекомендован для новых офисных сетей, подключения мощных рабочих станций, серверов и систем с технологией PoE++ (до 60 Вт на порт). Если вы проектируете сеть с прицелом на 5–10 лет вперед, Cat 6a станет надежной основой инфраструктуры.

Категории 7, 7a и 8: специализированные стандарты

Cat 7 и Cat 7a (частота 600–1000 МГц) — узкоспециализированные решения для центров обработки данных и промышленных объектов с высоким уровнем электромагнитных помех. Эти кабели всегда имеют экранирование каждой пары и общий экран (S/FTP).

Cat 8 (частота 2000 МГц) предназначен для сверхскоростных соединений 25/40 Гбит/с внутри дата-центров на расстояниях до 30 метров. Для домашних и большинства офисных задач эти категории избыточны.

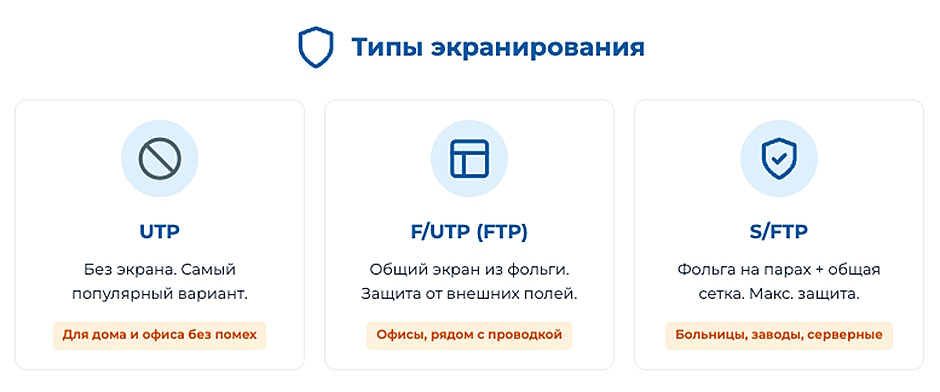

Экранирование: как защитить сеть от помех

Экран в витой паре защищает сигнал от внешних электромагнитных помех — они возникают от силовых кабелей, электродвигателей, трансформаторов и другого оборудования.

UTP (Unshielded Twisted Pair) — для дома и офиса без помех

UTP — неэкранированная витая пара, самый распространенный и доступный тип кабеля. Подходит для прокладки в квартирах, частных домах и офисах, где нет мощных источников электромагнитных помех.

Качественный UTP-кабель с правильной балансировкой пар обеспечивает стабильную работу сети на скоростях до 10 Гбит/с. Экранирование в таких условиях не требуется — витая структура проводников сама по себе хорошо защищает от помех.

F/UTP (Foiled/Unshielded Twisted Pair) — базовая защита

F/UTP (часто обозначается как FTP) — кабель с общим экраном из алюминиевой фольги, который оборачивает все четыре пары. Обеспечивает базовую защиту от внешних электромагнитных полей.

Хороший выбор для прокладки в общих кабельных лотках рядом с силовыми линиями, при построении сетей с PoE (когда по кабелю передается не только сигнал, но и питание) или в помещениях с электрооборудованием средней мощности — серверных комнатах, небольших производственных участках.

При этом экранированный кабель требует правильного заземления. Без заземления экран может, наоборот, накапливать помехи и ухудшать качество сигнала.

S/FTP (Shielded/Foiled Twisted Pair) — максимальная помехозащищенность

S/FTP — кабель с двойным экранированием: каждая пара обернута фольгой (F), а поверх всех пар идет общая медная оплетка (S). Это максимальный уровень защиты от помех, доступный для витой пары.

S/FTP используется в условиях с высоким уровнем электромагнитных помех: промышленные предприятия с мощными электродвигателями, медицинские учреждения с чувствительным оборудованием, центры обработки данных. Для домашних сетей и большинства офисов такой уровень защиты избыточен.

Дополнительные, но важные факторы выбора

Помимо категории и экранирования, при выборе витой пары важно обратить внимание на три параметра, которые напрямую влияют на надежность и долговечность сети.

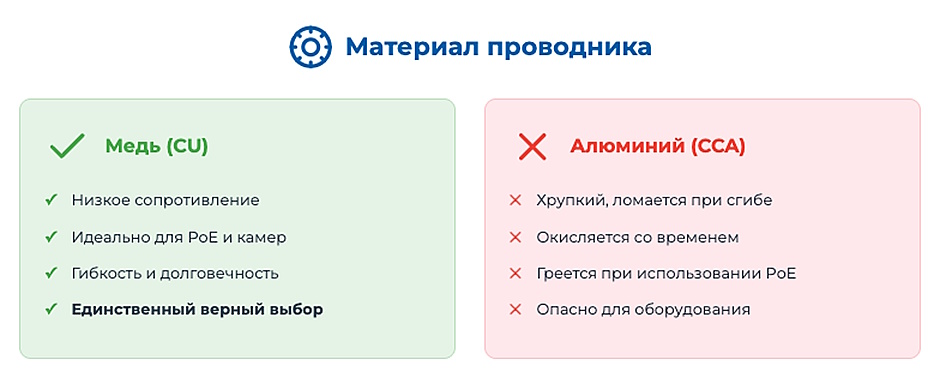

Материал проводника: медь (CU) или омедненный алюминий (CCA)

Медь (CU) — единственный правильный выбор для любой серьезной сети. Медные проводники обеспечивают:

• Низкое сопротивление — стабильная передача сигнала на всей длине линии.
• Гибкость и прочность — кабель выдерживает многократные изгибы без повреждений.
• Совместимость с PoE — обязательное требование для питания IP-камер, точек доступа Wi-Fi, IP-телефонов.
• Соответствие стандартам ISO/IEC 11801 и TIA/EIA-568.

Омедненный алюминий (CCA) — дешевый суррогат, где алюминиевая жила покрыта тонким слоем меди. Такой кабель стоит в 2–3 раза дешевле медного, но имеет критические недостатки:

• Высокое сопротивление — на дистанциях свыше 40 метров возникают проблемы со стабильностью линка.
• Хрупкость — алюминий ломается при изгибах, что приводит к обрывам связи.
• Окисление — в местах контакта меди и алюминия образуется гальванопара, которая со временем окисляется.
• Опасность при использовании с PoE — из-за высокого сопротивления кабель перегревается, возможно расплавление изоляции и возгорание.

Используйте только кабель с медными проводниками (маркировка CU или Copper). CCA допустим только для второстепенных линий без PoE и на коротких расстояниях.

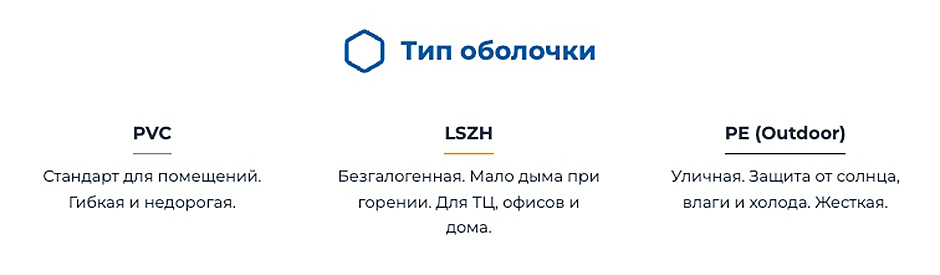

Оболочка витой пары: для внутренней или наружной прокладки

Материал внешней оболочки определяет, где можно использовать кабель и как он ведет себя при пожаре.

PVC (ПВХ) — поливинилхлорид, стандартная оболочка для внутренней прокладки. Эластичная, прочная, недорогая. Подходит для прокладки в стенах, кабель-каналах, подвесных потолках в обычных помещениях. Не устойчива к ультрафиолету и влаге, поэтому для улицы не подходит.

LSZH (Low Smoke Zero Halogen) — малодымная безгалогенная оболочка. При нагревании или горении выделяет минимум дыма и не выделяет токсичных галогенов (хлора, брома). Обязательна для прокладки в местах массового скопления людей: торговые центры, кинотеатры, больницы, школы, административные здания. Обычно имеет оранжевый или фиолетовый цвет оболочки.

PE (полиэтилен) — оболочка для наружной прокладки. Устойчива к ультрафиолету, влаге, перепадам температур от -40 до +60°C. Используется для прокладки по фасадам, между зданиями, в грунте. Кабель с оболочкой PE обычно черного цвета. При этом кабели с PE-оболочкой запрещены для прокладки внутри помещений — при горении они выделяют много дыма и горят интенсивнее PVC.

Одножильный (Solid) или многожильный (Stranded) кабель: в чем разница

Одножильный (Solid) — каждый проводник представляет собой одну цельную медную жилу диаметром 0,51–0,57 мм (23–24 AWG). Такой кабель обеспечивает минимальные потери сигнала и лучшие частотные характеристики.

Одножильный кабель используется для стационарной прокладки: в стенах, коробах, кабельных лотках с последующим подключением к розеткам RJ-45 или патч-панелям. Жесткая жила плохо переносит частые изгибы, но отлично врезается ножами коннектора при заделке в розетку.

Многожильный (Stranded) — каждый проводник состоит из 7–19 тонких проволок, скрученных вместе. Это делает кабель гибким и устойчивым к изгибам, но увеличивает сопротивление и вносимые потери сигнала.

Многожильный кабель применяется для изготовления патч-кордов — соединительных шнуров для подключения компьютеров, коммутаторов и другого оборудования к розеткам. Для стационарной прокладки в стенах он не подходит из-за худших электрических характеристик.

Правило простое: для прокладки в стенах — одножильный (Solid), для соединительных шнуров — многожильный (Stranded).

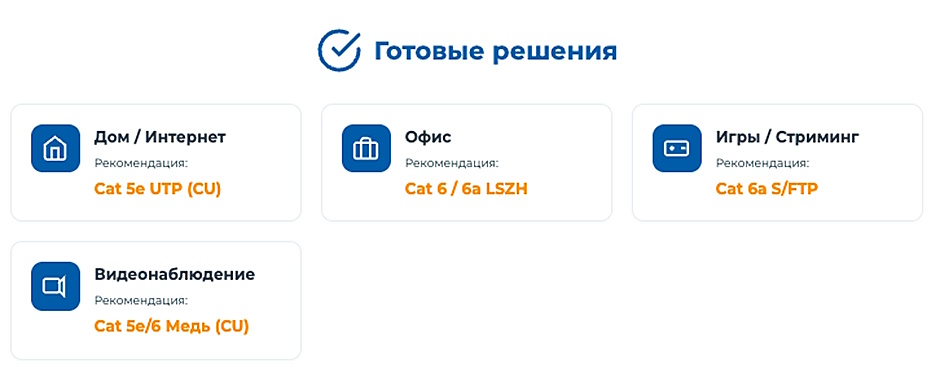

Практические сценарии: подбираем кабель под вашу задачу

Даем конкретные рекомендации для самых распространенных случаев.

Какой кабель для интернета выбрать для дома или квартиры

Для гигабитного интернета и стандартных домашних задач (серфинг, видео, онлайн-игры) оптимально подойдет UTP Cat 5e с медными проводниками (CU) и оболочкой PVC или LSZH для внутренней прокладки.

Если бюджет позволяет и у вас есть устройства с портами 2.5G/10G Ethernet, стоит взять UTP Cat 6 — это запас на будущее. Для прокладки в жилых домах предпочтительнее кабель с оболочкой LSZH для повышенной пожарной безопасности.

Какой кабель подойдет для офисной ЛВС и рабочих мест

Для новых офисных сетей минимальным стандартом является Cat 6, а лучше сразу закладывать Cat 6a. Это обеспечит стабильную работу на скоростях до 10 Гбит/с и запас на следующие 7–10 лет.

Для прокладки в общих кабельных жгутах с силовыми кабелями или для питания IP-телефонов и камер по технологии PoE выбирайте экранированный кабель F/UTP с медными проводниками. Оболочка LSZH обязательна для офисных помещений.

Лучший Ethernet-кабель для игрового ПК и стриминга

Для минимизации задержек (ping) и максимальной стабильности в онлайн-играх и при стриминге выбирайте экранированный кабель Cat 6a или Cat 7 (S/FTP) .

Экранирование защитит от помех от бытовой техники, импульсных блоков питания ПК и других устройств. Это особенно важно, если игровой компьютер стоит в комнате с холодильником, микроволновкой или другими источниками электромагнитных помех.

Выбор кабеля для IP-видеонаблюдения с PoE и ЦОД

Для любых систем с PoE (камеры видеонаблюдения, точки доступа Wi-Fi, IP-телефоны) используйте только кабель с медной жилой (CU) категории не ниже Cat 5e, а лучше Cat 6.

Для питания устройств по PoE+ и PoE++ (до 60 Вт на порт) обязательно используйте Cat 6a. Для уличных камер выбирайте кабель с оболочкой PE для наружной прокладки. Для центров обработки данных и серверных — Cat 6a или выше, обязательно экранированный (S/FTP) с оболочкой LSZH.

Как читать маркировку на витой паре

На внешней оболочке кабеля производитель указывает все ключевые характеристики. Разберем типичную маркировку на примере:

S/FTP Cat.6A 4PR 23AWG LSZH ISO/IEC 11801

• S/FTP — тип экранирования (общая оплетка + фольга на каждой паре).
• Cat.6A — категория кабеля (частота 500 МГц, скорость до 10 Гбит/с).
• 4PR — четыре пары проводников (4 Pairs).
• 23AWG — калибр проводника по американскому стандарту (диаметр около 0,57 мм).
• LSZH — материал оболочки (малодымная безгалогенная).
• ISO/IEC 11801 — соответствие международному стандарту.

Дополнительно на кабеле может быть указано:

• CU (Copper) — медные проводники.
• Solid — одножильный проводник (для стационарной прокладки).
• Stranded — многожильный проводник (для патч-кордов).
• Indoor — для внутренней прокладки.
• Outdoor или PE — для наружной прокладки.

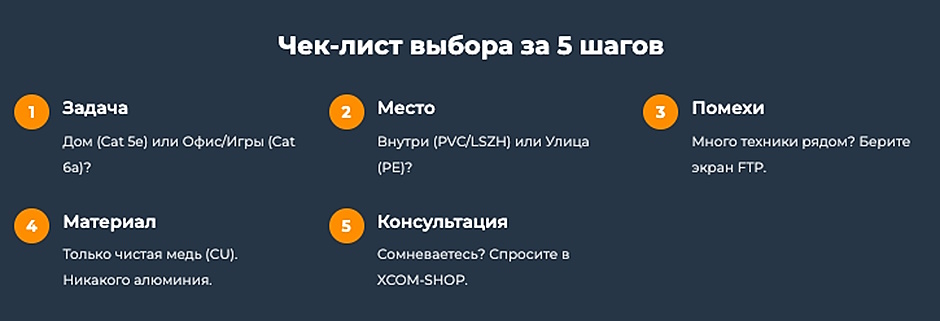

Чек-лист: как правильно подобрать витую пару за 5 шагов

Простой алгоритм выбора витой пары, который суммирует всю информацию из статьи:

1. Определите задачу и место прокладки. Дом, офис, улица, игры, видеонаблюдение? Внутри помещения или снаружи?
2. Выберите категорию кабеля. Cat 5e для скорости 1 Гбит/с, Cat 6 для скоростей до 10 Гбит/с на коротких дистанциях, Cat 6a для полноценных 10 Гбит/с и запаса на будущее.
3. Оцените уровень помех. Нет помех — UTP. Есть силовые кабели рядом, промышленное оборудование или PoE — F/UTP. Высокий уровень помех — S/FTP.
4. Проверьте материал проводника. Только 100% медь (CU). Категорически избегайте CCA, особенно для систем с PoE.
5. Выберите оболочку. PVC или LSZH для внутренней прокладки (LSZH предпочтительнее для жилых и общественных зданий), PE для улицы.

По вопросам приобретения и консультации по выбору витой пары обращайтесь к менеджерам XCOM-SHOP.

Часто задаваемые вопросы

Можно ли использовать кабель Cat 6a с оборудованием для Cat 5e?

Да, можно. Все категории витой пары обратно совместимы. Сеть будет работать на скорости самого медленного компонента — в данном случае по стандарту Cat 5e (до 1 Гбит/с). При этом вы получите более стабильное соединение за счет лучшей защиты от помех у кабеля Cat 6a.

Влияет ли цвет кабеля на его характеристики?

Нет, цвет внешней оболочки не влияет на технические характеристики. Он используется исключительно для удобства идентификации разных линий в больших сетях. Например, серый или синий — для рабочих мест, желтый — для кроссовых соединений, оранжевый или фиолетовый — для LSZH-кабелей. Есть негласные стандарты, но они не обязательны.

Что такое AWG в маркировке кабеля?

AWG (American Wire Gauge) — американский стандарт калибра проводов. Чем меньше число AWG, тем толще проводник и ниже его сопротивление. Для витой пары обычно используются значения 23AWG (диаметр около 0,57 мм) или 24AWG (около 0,51 мм). Кабель 23AWG имеет чуть меньшее сопротивление и лучше подходит для дальних линий или PoE.
