Патч-корд: как выбрать сетевой кабель для дома и офиса

Для домашнего интернета с гигабитной скоростью передачи данных достаточно патч-корда категории 5e из неэкранированной витой пары UTP с многопроволочной гибкой жилой из чистой меди. Для гигабитной локальной сети в офисе разумный выбор — категория 6: она даёт запас по частотному диапазону на той же гигабитной скорости передачи данных и работает увереннее на коротких участках. Для многогигабитной сети на 2,5 и 10 Гбит/с — серверные порты, точки доступа с многогигабитным аплинком, коммутаторы агрегации — нужна категория 6A.

3 параметра решают исход покупки сильнее, чем маркетинговое название линейки. Первый — категория, которая определяет поддерживаемую скорость и допустимую длину трассы. Второй — материал проводника: чистая медь или биметаллический проводник с алюминиевой основой. Третий — тип жилы: для готового шнура с разъёмами с обоих концов это многопроволочная гибкая жила, а не одножильный проводник.

Патч-корд — это заводской отрезок витой пары заданной длины с коннектором RJ-45, обжатым на обоих концах на производстве. Для домашних и большинства офисных сценариев это неэкранированная витая пара UTP, и этот вариант остаётся самым массовым в продаже. Разговор в этой статье — про выбор готового изделия под конкретную задачу, а не про проектирование структурированной кабельной системы и не про самостоятельную обжимку. Оптический патч-корд с коннекторами для оптоволокна к этому материалу не относится — здесь речь только о медной витой паре.

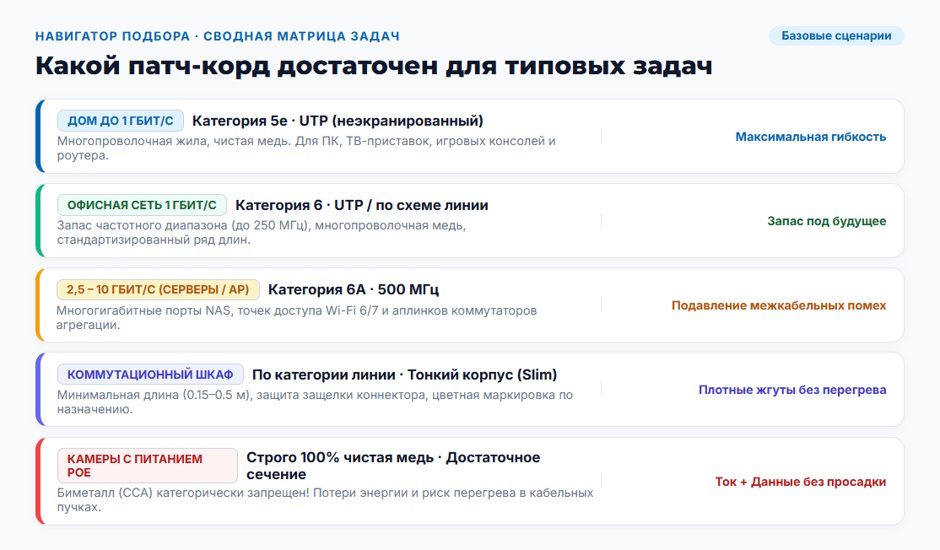

Ниже — сводная таблица по категориям и типовым задачам: для домашней сети это обычно категория 5e, для офиса — категория 6, для многогигабитных линий — 6A.

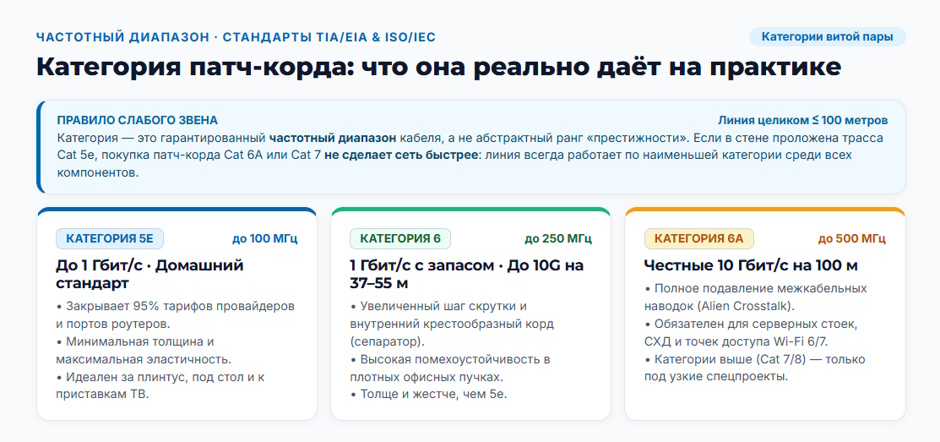

Категория патч-корда: что она реально даёт

Категория — это заявленный частотный диапазон кабеля, из которого прямо следуют поддерживаемая скорость передачи данных и допустимая длина трассы. Это техническая характеристика, а абстрактным «уровнем качества» или маркетинговым рангом линейки категорию считать не стоит. Чем шире частотный диапазон, тем выше потенциальная скорость и тем устойчивее линия работает на предельных длинах.

Стандарт описывает параметры линии, а не гарантирует конкретный результат в конкретной квартире или офисе. На итоговую скорость и стабильность влияют затухание сигнала на всей длине трассы, переходное влияние между парами внутри кабеля, качество розеток и патч-панели, суммарная длина всех участков линии — от входного оборудования до конечного устройства. Патч-корд правильной категории не компенсирует слабое звено в остальной части линии.

Вопрос «брать ли категорию с запасом» решается просьбой назвать срок службы. Запас по категории оправдан, если патч-корд проживёт дольше, чем нынешнее активное оборудование, и в доме или офисе в обозримой перспективе появится более быстрая техника. Запас бесполезен, если остальная часть линии — горизонтальная проводка, патч-панель, розетки — собрана на более низкой категории: узкое место останется там независимо от категории отдельного шнура.

Любые числовые значения из этой таблицы стоит сверять с действующей редакцией профильного стандарта на дату закупки — формулировки и граничные значения в редакциях уточняются. Ограничение в 100 метров на длину трассы действует для всех категорий одинаково и относится к линии целиком, а не к одному патч-корду.

Категория 5e — базовый уровень для домашнего подключения

Категория 5e закрывает большинство бытовых задач: роутер — компьютер, роутер — игровая консоль, роутер — телевизор, домашние и небольшие офисные сети, где от патч-корда требуется гигабитная скорость передачи данных на обоих концах линии. Для подавляющего большинства домашних тарифов узким местом остаётся внешний канал провайдера и порт самого роутера, а не категория патч-корда между ними. Ещё одна причина, по которой 5e остаётся массовым выбором, — такой кабель тоньше и гибче, чем кабели более высоких категорий, а значит удобнее в быту, где шнур часто перекладывают.

Категория 6 — запас по частотному диапазону

Более широкий частотный диапазон категории 6 даёт запас по помехоустойчивости на той же гигабитной скорости и позволяет линии работать на повышенных скоростях на коротких участках. Обратная сторона запаса — кабель толще и жёстче, чем 5e, у него больше минимальный радиус изгиба. Категория 6 оправдана, когда линия прокладывается надолго и переделывать её невыгодно, либо когда в обозримой перспективе рядом появится многогигабитное оборудование.

Категория 6A и выше — для многогигабитной сети

Категорию 6A берут под конкретную задачу: многогигабитные порты серверов, систем хранения данных, точек доступа Wi-Fi, коммутаторов агрегации, а также длинные трассы, где критично переходное влияние между парами на повышенных частотах. Категории выше 6A закупают под техническое требование конкретного проекта, а не «на вырост» — для домашней или типовой офисной сети запас такого уровня обычно избыточен.

Как категория связана со скоростью и длиной трассы

Предел максимальной длины трассы в 100 метров относится к линии целиком — горизонтальному участку кабеля в стене или лотке плюс патч-корды на обоих её концах. Длинные патч-корды расходуют общий бюджет длины линии, а не добавляют к нему что-то новое: если горизонтальная трасса уже близка к предельным 100 метрам, патч-корды на обоих концах стоит брать минимально достаточной длины, чтобы не выйти за допустимый предел. Подробный расчёт линии и методику измерительной проверки эта статья не разбирает — это задача отдельного материала про диагностику и сертификацию линии.

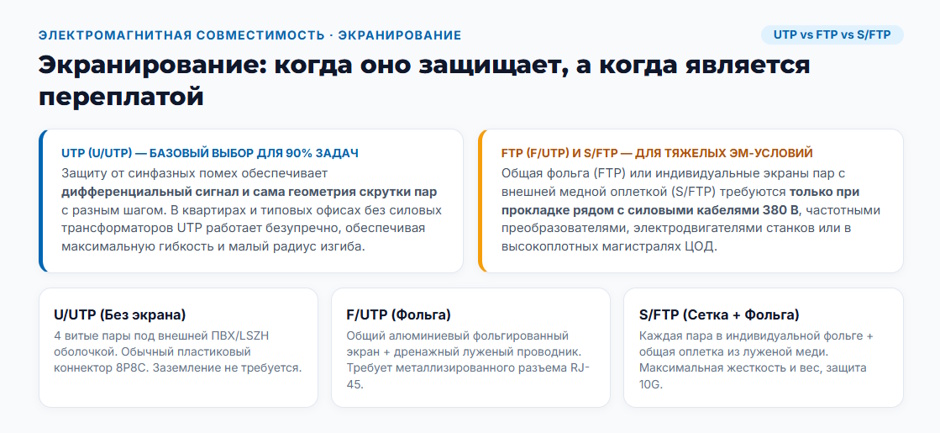

Экранирование: когда оно нужно, а когда это переплата

Экран на патч-корде — инженерное решение под конкретные внешние условия: соседство с силовыми линиями, промышленное оборудование и частотные преобразователи рядом с трассой, длинные параллельные прокладки совместно с питающими кабелями. Называть такой шнур просто «улучшенной версией» обычного кабеля не стоит: экран ставят под конкретную внешнюю угрозу, и статус изделия здесь роли не играет. В обычной квартире и типовом офисе без промышленного оборудования рядом неэкранированная витая пара UTP полностью закрывает задачу, а экранированный патч-корд добавляет стоимость, жёсткость и требование к заземлению без практической выгоды.

Экран работает только как часть системы целиком: экранированные розетки, экранированная патч-панель, подключение экрана к шине заземления по всей линии. Разорванный экран в любой точке — на одном коннекторе, на одной розетке — перестаёт выполнять свою функцию для всей линии. При смешивании экранированных и неэкранированных компонентов на одном участке выигрыш от экранирования не складывается: линия работает по худшему из звеньев.

Конкретные нормы заземления для разных типов помещений в этом материале не утверждаются — они определяются проектной документацией конкретного объекта.

Неэкранированная витая пара UTP

Защиту от электромагнитных помех в неэкранированной витой паре обеспечивает сама скрутка пар проводников с заданным шагом — без дополнительного экрана. Этого достаточно в квартире, на типовом рабочем месте, в шкафу без силового оборудования рядом. Для патч-корда UTP — это минимальная жёсткость и малый радиус изгиба, что удобно при частых переподключениях.

Фольгированный экран FTP

Общий фольгированный экран берут, когда трасса идёт параллельно силовым линиям, в помещениях с электротехническим оборудованием или в каналах совместно с питающими кабелями. Обязательное условие для такого решения — экранированный разъём на каждом конце и подключение экрана к заземлению по всей линии, а не только на одном коннекторе.

Общая оплётка и индивидуальное экранирование пар

Общая оплётка в конструкции S-FTP работает против внешних наводок, а индивидуальное экранирование каждой пары — против взаимного влияния пар друг на друга внутри самого кабеля на повышенных частотах. Такой патч-корд обозначения S-FTP закупают для промышленных объектов, многогигабитных линий с повышенным риском переходных помех или когда это прямое требование проекта. Следствие конструкции S-FTP — самый жёсткий и толстый вариант из трёх.

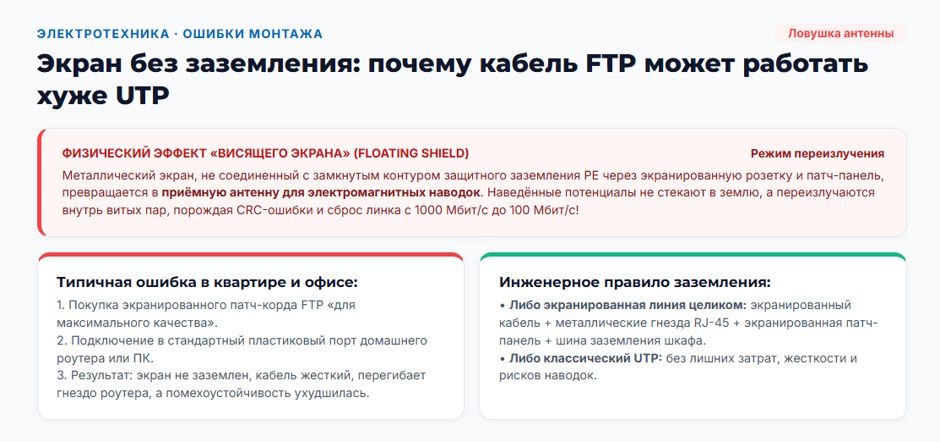

Экран без заземления: что происходит на практике

Технически и нейтрально: незаземлённый экран способен сам стать проводником наводок, и в этом случае результат может оказаться хуже, чем у обычного неэкранированного патч-корда. Типичные признаки такой ситуации — экранированный шнур включён в неэкранированную розетку, на экранированном кабеле стоит коннектор с пластиковым корпусом, экран не прижат должным образом в патч-панели. Рабочее правило простое: либо экранированная линия целиком с заземлением по проекту, либо неэкранированная линия без попытки частично экранировать отдельные участки.

Тип жилы, материал проводника и сечение

Это смысловое ядро материала: именно здесь патч-корд как готовое изделие отличается от кабеля в бухте, и именно здесь чаще всего ошибаются при закупке. Первое правило: в патч-корде жила должна быть многопроволочной (гибкой), а проводник — из чистой меди. Биметаллический проводник с алюминиевой основой — это техническое свойство изделия и ограничение по применимости, а не повод для оценочных ярлыков. Питание по сети PoE в этом разделе рассматривается только как фактор выбора проводника; расчёт бюджета питания — тема отдельного материала.

Многопроволочная гибкая жила против одножильного проводника

В многопроволочной жиле электрический ток идёт по пучку из множества тонких проволок, в одножильном проводнике — по одной сплошной проволоке. Многопроволочная жила выдерживает многократные изгибы и переподключения, допускает малый радиус изгиба и не ломается у входа в коннектор при частой эксплуатации. Одножильный проводник предназначен для стационарной прокладки в стене или в кабельном лотке: он хорошо держит заданную геометрию трассы, но на подвижном плече со временем переламывается у точки изгиба. Простой маркер при выборе: патч-корд, который «стоит колом» и плохо гнётся, обычно собран на одножильном проводнике. Такой одножильный проводник подходит для разводки внутри стены, но не для готового изделия, которое переподключают регулярно.

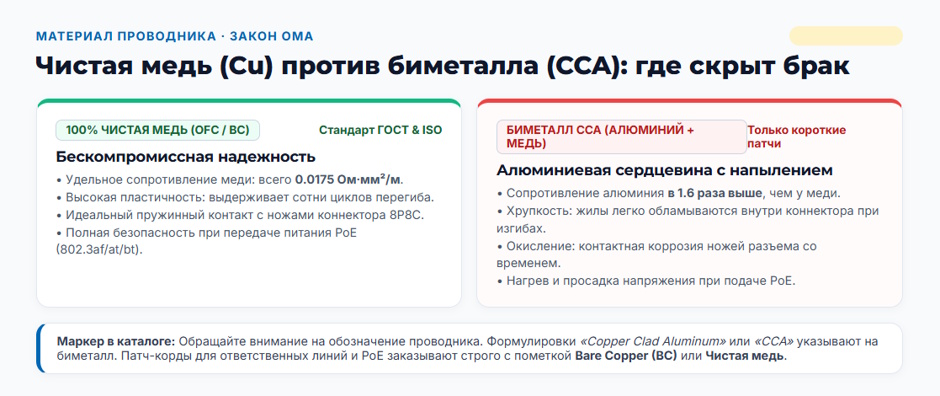

Чистая медь против биметаллического проводника с алюминиевой основой

Биметаллический проводник технически устроен так: алюминиевая основа с медным покрытием снаружи. У такого проводника удельное сопротивление выше, чем у проводника из чистой меди, и это прямо сказывается на характеристиках линии: выше потери на передачу сигнала, выше нагрев проводника при питании по сети, заметнее затухание сигнала на той же длине. Механически биметаллический проводник менее пластичен и хуже переносит многократные изгибы и зажим в контактах разъёма.

Разница между чистой медью и биметаллическим проводником сильнее проявляется на длинных плечах, в линиях с питанием по сети и в плотных кабельных пучках, где нагрев от соседних проводников складывается. На коротком бытовом шнуре между роутером и компьютером разница почти не ощущается на практике. Распознать тип проводника по описанию товара можно по формулировке: обозначения «медный проводник» и «проводник с медным покрытием» (или «омедненная сталь», «алюминий с медным покрытием») описывают принципиально разные изделия, и для патч-корда с нагрузкой по питанию или на длинном плече стоит уточнять это обозначение прежде, чем ориентироваться на цену.

Сечение проводника AWG и что оно меняет

Числовое обозначение AWG работает в обратную сторону: чем больше число AWG, тем тоньше сам проводник. Тонкий проводник даёт гибкий и компактный патч-корд, удобный в плотных кабельных пучках и узких коробах, но у него выше сопротивление на единицу длины — заметнее потери на передачу сигнала и выше нагрев проводника на длинных плечах и при питании по сети. Рабочее правило: тонкий проводник подходит для коротких плеч без нагрузки по питанию, более толстый — для длинных участков и для линий с питанием по сети PoE.

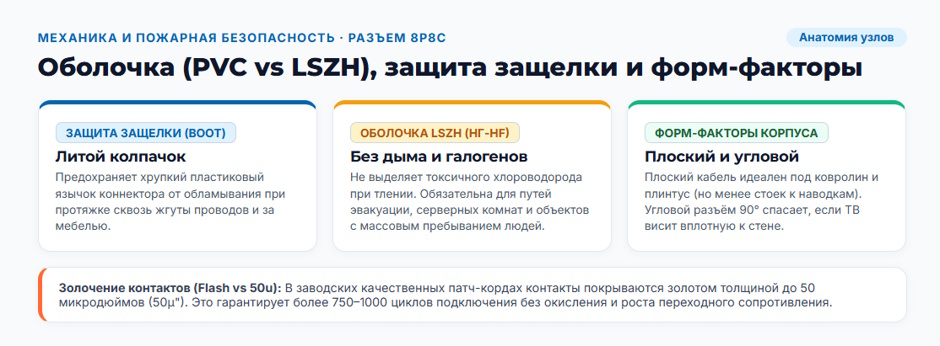

Оболочка, длина и конструктив коннектора RJ-45

Эта группа параметров не влияет на скорость передачи данных напрямую, но определяет реальный ресурс патч-корда и аккуратность его укладки в быту и в шкафу. Логика раздела — от материала оболочки к длине, затем к конструктиву самого коннектора и к форм-фактору корпуса.

Поливинилхлоридная и малодымная безгалогенная оболочка

Поливинилхлоридная оболочка — массовое и наиболее распространённое решение для прокладки патч-кордов внутри обычных помещений. Малодымная безгалогенная оболочка LSZH при горении выделяет заметно меньше дыма и не выделяет галогенов, что снижает риски при пожаре в замкнутом пространстве. Требование к оболочке LSZH предъявляют на объектах с массовым пребыванием людей, на путях эвакуации и в серверных помещениях — но какие именно нормы применяются к конкретному помещению, определяется действующими нормами и проектной документацией объекта, а не этой статьёй. Из практических свойств стоит знать одно: оболочка LSZH обычно чуть жёстче поливинилхлоридной при том же сечении. Пример готового изделия с такой оболочкой в категории 5e — Exegate UTP-RJ45-RJ45-5e-2M-LSZH-GY, патч-корд длиной 2 м.

Длина: зачем нужен запас и чем мешают лишние метры

Рабочее правило: берут минимальную длину, при которой патч-корд не натянут и образует плавный изгиб у входа в коннектор, без лишнего запаса «на всякий случай». Небольшой запас всё же нужен: натянутый шнур тянет коннектор из порта на разрыв, нагружает хвостовик в месте входа кабеля и мешает выдвинуть оборудование из стойки для обслуживания. При этом лишние метры создают собственные проблемы — петли из избыточной длины занимают место и мешают обслуживанию и охлаждению оборудования в шкафу, каждый метр входит в общий бюджет длины линии, а плотно свёрнутое кольцо кабеля само может создавать наводки на соседние пары.

Типовой ряд длин, под который удобно закупать патч-корды:

• короткое плечо патч-панель — коммутатор в шкафу;
• розетка — настольный компьютер на рабочем месте;
• протяжка от настенной розетки до роутера;
• запас на перестановку оборудования в комнате;
• резервная длина на случай замены шнура без переноса оборудования.

Это ориентировочный ряд задач под конкретную длину, а не нормативный перечень размеров. На практике патч-корды категории 5e продаются подробным рядом длин от короткого плеча в шкафу до протяжки через комнату — например, Filum FL-U5-0.25M и Filum FL-U5-0.5M закрывают короткие плечи, Filum FL-U5-C-1M и Filum FL-U5-C-2M — типовое расстояние от розетки до рабочего места, а Exegate UTP-RJ45-RJ45-5e-3M-GY, Cablexpert PP10-3M, Filum FL-U5-5M и Cablexpert PP10-5M — более длинную протяжку с запасом на перестановку. Смысл подбора длины от этого не меняется: берут минимально достаточный вариант из такого ряда, а не длину «на всякий случай».

Коннектор RJ-45: фиксатор, защитный колпачок, усиленный хвостовик

На практике первыми выходят из строя две детали — фиксатор-защёлка коннектора и место входа кабеля в корпус разъёма. При выборе готового патч-корда стоит смотреть на три детали конструкции: защитный колпачок, который закрывает защёлку от случайных зацепов в плотном пучке кабелей; усиленный хвостовик, который удерживает заданный радиус изгиба кабеля на входе и защищает жилы от перелома в этой точке; литой корпус коннектора, который в целом надёжнее сборного корпуса из нескольких деталей. Класс самого разъёма должен соответствовать категории кабеля — коннектор низкого класса на кабеле высокой категории не даёт заявленных характеристик линии. Для экранированного кабеля отдельно нужен экранированный коннектор с металлизированным корпусом, иначе экран кабеля физически не продолжается через разъём и теряет смысл. Корректное техническое название самого разъёма RJ-45 — 8P8C, это стоит иметь в виду при чтении спецификаций производителей.

Тонкий, плоский и угловой патч-корд

Тонкий патч-корд выбирают для плотных пучков и для аккуратной организации кабелей в коммутационном шкафу. Плоский патч-корд удобен для укладки под плинтус, под напольное покрытие или вдоль стены — с оговоркой, что плоская конструкция обычно хуже защищена от внешних наводок, чем круглый кабель той же категории. Угловой коннектор выручает, когда оборудование стоит вплотную к стене и прямой разъём физически не помещается в доступное пространство. Рабочее правило: форм-фактор корпуса и кабеля выбирают уже после того, как определены категория и тип жилы, а не вместо них.

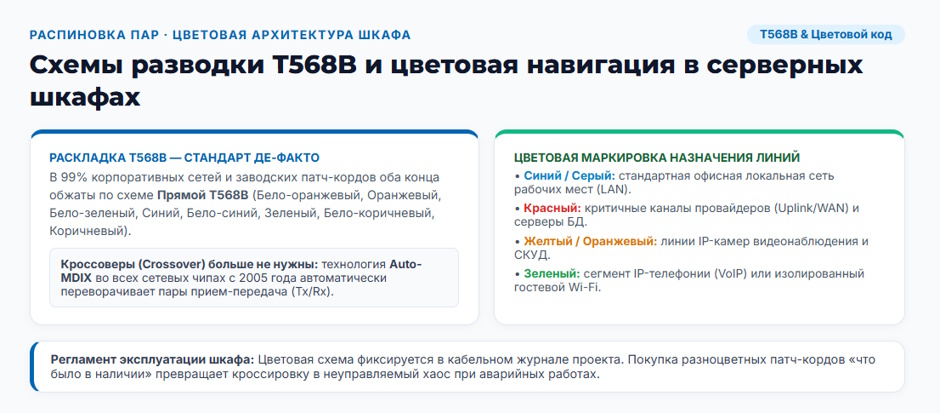

Цветовая маркировка и схемы разводки T568A и T568B

В коммутационном шкафу цвет оболочки патч-корда — быстрый визуальный способ отличить назначение линии: сегмент внутренней сети, канал провайдера, линия камер видеонаблюдения, служебные порты управления. Правило простое: цвет выбирают по схеме конкретного шкафа и фиксируют выбранную раскладку в документации объекта, а не подбирают исходя из того, что есть в наличии. Применительно к выбору патч-корда про схему разводки нужно знать одно: существуют две стандартные схемы расположения проводников в разъёме, различающиеся порядком пар, и для прямого соединения оба конца линии собираются по одной и той же схеме; при докупке новых патч-кордов ориентируются на схему, уже принятую в существующей системе. Кроссовый шнур с перекрёстной разводкой нужен только для подключения устаревшего оборудования без функции автоопределения — современные порты в этом, как правило, не нуждаются. Точные обозначения самих схем и порядок пар стоит сверить по действующей редакции профильного стандарта.

Сценарии подключения: от роутера до коммутационного шкафа

Это главный практический раздел статьи: параметры из предыдущих разделов здесь собираются в готовое решение под конкретную задачу. Для каждого сценария — достаточная категория, нужно ли экранирование, ориентир по длине и конструктиву, и отдельное замечание, если у задачи есть специфика.

На что опираться при самостоятельной проверке рекомендаций этого раздела: действующая редакция стандарта на витую пару, техническая документация производителя активного оборудования — там указаны требования к категории линии для конкретных многогигабитных портов, а также внутренние материалы про проектирование и измерительную проверку линии, если задача выходит за рамки выбора готового патч-корда. Выдуманных измерений и собственных лабораторных тестов в этом разделе нет — только параметры, которые можно сверить по первоисточникам.

Роутер и домашний интернет

Типовая задача — соединить роутер с компьютером или с оптическим терминалом провайдера. Для неё достаточно категории 5e, неэкранированной витой пары UTP и многопроволочной жилы из чистой меди. Длину берут по фактическому расстоянию с небольшим запасом, чтобы шнур не был натянут. Дополнительно стоит учесть защитный колпачок на коннекторе, если патч-корд проходит за мебелью и может задевать углы при перестановке; на таком коротком плече гибкость шнура важнее запаса по категории.

Игровая консоль и ПК

Патч-корд здесь нужен для стабильного соединения с низкими и предсказуемыми задержками вместо беспроводного подключения. Категории 5e достаточно для большинства задач с гигабитной скоростью передачи данных, категория 6 имеет смысл, если в обозримой перспективе планируется многогигабитный порт на маршрутизаторе или коммутаторе. Важно понимать границу: патч-корд сам по себе не ускоряет интернет сверх возможностей внешнего канала и порта оборудования, он убирает потери пакетов и переменные задержки, свойственные беспроводной среде. Длину стоит брать с запасом на перестановку мебели, а конструктив — гибкий тонкий корпус с усиленным хвостовиком, поскольку консоль и ПК часто переставляют и переподключают.

Телевизор или медиаприставка

Задача — подключить телевизор или медиаприставку к сети для устойчивого воспроизведения потокового видео. Категории 5e и неэкранированной витой пары для этого достаточно. Особенность сценария — прокладка по плинтусу или за подвешенным на стене телевизором: здесь удобен плоский кабель под напольное или настенное покрытие и угловой коннектор, если сетевой порт расположен у самой стены. Важно не путать этот сетевой шнур с кабелем передачи изображения — это два разных изделия с разным назначением.

Рабочее место в офисе

Это патч-корд, которым соединяют розетку и компьютер на рабочем месте, и который обычно закупают сразу партией на несколько рабочих мест. Категория не должна быть ниже категории горизонтальной линии — как правило, это категория 6. Экранирование определяется тем, как собрана вся линия в здании, а не выбирается для отдельного рабочего места произвольно. Для длины разумнее заранее задать стандартизированный ряд размеров, а не подбирать каждый шнур «по месту»: одинаковые длины заметно упрощают закупку и последующую замену при поломке. Оболочка подбирается по требованиям конкретного объекта, а конструктив коннектора — защитный колпачок и усиленный хвостовик, поскольку такие патч-корды часто переподключают при переездах сотрудников.

Патч-панель и коммутационный шкаф

В шкафу патч-корды соединяют короткими плечами патч-панель и коммутатор, и десятки таких шнуров идут плотным жгутом. Категория определяется категорией всей линии в здании. Приоритеты для этого сценария: гибкость и малый радиус изгиба кабеля, тонкий корпус для плотных пучков, минимально достаточная длина, цвет оболочки по принятой в шкафу схеме и защитный колпачок на коннекторе против случайных зацепов защёлки при работе с соседними портами. Расчёт количества портов и общая организация шкафа — тема отдельного материала, здесь речь только о выборе самих патч-кордов.

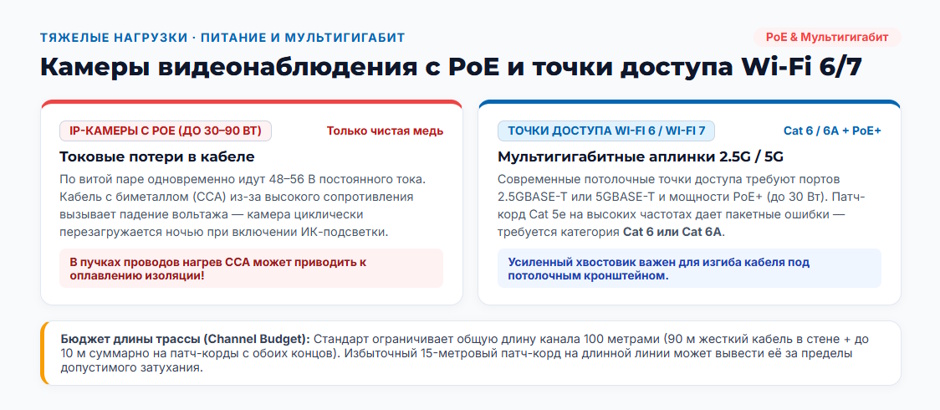

Камера видеонаблюдения с питанием по сети

Здесь по одной линии идут одновременно и данные, и питание по технологии PoE. Жёсткое требование для такого сценария — только чистая медь и достаточное сечение проводника: сопротивление проводника напрямую превращается в потери энергии и нагрев, а в плотном кабельном пучке нагрев от соседних линий складывается. Биметаллический проводник с алюминиевой основой для такой задачи неприменим из-за более высокого сопротивления. Экранирование подбирается по конкретным условиям трассы — соседству с силовыми линиями на пути к камере. Расчёт бюджета питания по сети для нескольких камер на один коммутатор — тема отдельного материала.

Точка доступа Wi-Fi

Точка доступа обычно одновременно питается по сети и имеет многогигабитный сетевой порт, поэтому к патч-корду сразу два требования: категория под её порт — часто это 6 или 6A — и чистая медь с достаточным сечением проводника под питание. Длину стоит брать минимально достаточной, поскольку часть общего бюджета длины линии уже израсходована трассой до потолочной или настенной розетки. Из конструктива важны усиленный хвостовик и защитный колпачок на коннекторе — точка доступа часто установлена в труднодоступном месте, и патч-корд там обслуживают нечасто.

Частые ошибки при выборе патч-корда

Ниже — пять повторяющихся ситуаций рассинхрона между свойствами купленного изделия и условиями задачи. Тон описания технический: ошибка здесь — это несовпадение параметров патч-корда с условиями трассы, а не брак изделия или недобросовестность производителя.

1. Биметаллический проводник там, где нужна чистая медь. Патч-корд с алюминиевой основой проводника ставят на длинное плечо или в линию с питанием по сети: растут потери энергии и нагрев проводника, раньше наступает деградация контакта в точках механического зажима. Правильный подход — заранее проверять обозначение материала проводника в описании товара; биметаллический проводник оставляют только для короткого плеча без нагрузки по питанию.
2. Экран, который никуда не заземлён. Экранированный патч-корд включают в неэкранированную розетку или ставят на экранированный кабель коннектор без металлизированного корпуса: контур экранирования не замкнут, выигрыша от экрана нет, а иногда ситуация даже ухудшается по сравнению с обычным неэкранированным кабелем. Правильный подход — решать вопрос экранирования сразу на уровне всей линии и заземления по проекту; на уровне отдельного шнура эту задачу не закрыть.
3. Слишком жёсткий кабель на коротком подвижном плече. В шкафу или за мебелью ставят патч-корд на одножильном проводнике либо толстый кабель высокой категории там, где нужна гибкость: коннектор постепенно выдавливается из порта, жилы переламываются у входа в хвостовик, а отказ линии на вид напоминает плавающий, непостоянный обрыв контакта. Правильный подход — многопроволочная гибкая жила и достаточный запас по минимальному радиусу изгиба на подвижных участках.
4. Высокая категория при экономии на остальных параметрах. Покупают патч-корд высокой категории, но с биметаллическим проводником, тонким сечением или разъёмом низкого класса — и подключают его в линию более низкой категории: заявленная категория шнура в такой связке не реализуется на практике. Правильный подход — сначала согласовать категорию патч-корда с категорией линии и портов активного оборудования, а затем уже проверять материал проводника, тип жилы и класс разъёма.
5. Цвет и маркировка не совпадают со схемой шкафа. Патч-корды закупают по тому, какой цвет есть в наличии на складе: назначение конкретной линии перестаёт читаться визуально, и при аварийных работах в шкафу растёт риск случайно отключить не тот сегмент сети. Правильный подход — закрепить цветовую схему шкафа в документации объекта и закупать патч-корды уже под неё.

Чек-лист перед заказом:

• категория патч-корда не ниже категории всей линии;
• материал проводника — чистая медь, особенно при длинном плече или питании по сети;
• тип жилы — многопроволочная, гибкая;
• экранирование согласовано с линией и заземлением, а не выбрано отдельно для одного шнура;
• оболочка подобрана по требованиям конкретного объекта;
• длина — минимально достаточная, без лишнего запаса «на всякий случай».

Короткие ответы на частые вопросы

Какой патч-корд нужен для роутера? Для подключения роутера к компьютеру, консоли или телевизору в большинстве домашних сценариев достаточно категории 5e, неэкранированной витой пары UTP и многопроволочной жилы из чистой меди — узким местом в домашней сети обычно оказывается не этот короткий шнур.

UTP или FTP для квартиры и офиса? В обычной квартире и типовом офисе без промышленного оборудования рядом неэкранированная витая пара UTP полностью закрывает задачу; экранированный патч-корд оправдан только при соседстве с силовыми линиями или электротехническим оборудованием и требует экранированной линии целиком с заземлением.

5e или 6? Категория 5e достаточна для гигабитной скорости на большинстве бытовых и офисных задач; категория 6 берут как запас по частотному диапазону на длительную перспективу или если рядом в обозримом будущем появится многогигабитное оборудование.

Плоский или круглый патч-корд и чем ограничен плоский? Плоский патч-корд удобен для укладки под плинтус или напольное покрытие, но обычно хуже защищён от внешних электромагнитных наводок, чем круглый кабель той же категории — для линий с питанием по сети и длинных трасс круглый вариант предсказуемее.

Какую длину брать и почему «с большим запасом» не лучше? Берут минимальную длину, при которой патч-корд не натянут и образует плавный изгиб у коннектора: избыточные метры входят в общий бюджет длины всей линии, создают петли, которые мешают обслуживанию оборудования, и в плотно свёрнутом виде способны сами создавать наводки на соседние кабели.

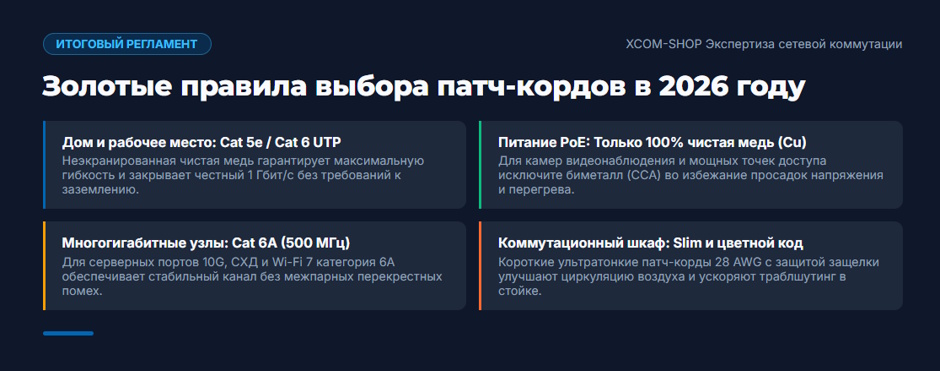

Коротко о главном и подбор патч-кордов в XCOM-SHOP

Категорию патч-корда выбирают по категории всей линии и портов активного оборудования, а не «с запасом ради запаса» без привязки к задаче. Чистая медь и многопроволочная гибкая жила — главная граница между готовым патч-кордом для подвижного подключения и обычным отрезком кабеля из бухты. Экранирование имеет смысл только как свойство всей линии вместе с заземлением, а не как опция для отдельного шнура. Длина и конструктив коннектора — защитный колпачок, усиленный хвостовик, класс разъёма под категорию кабеля — определяют реальный ресурс патч-корда при повседневной эксплуатации.
