Почему греется кабель: полное руководство по выбору сечения и диагностике неисправностей

Нагрев электропроводки — это тревожный сигнал о неполадках в электросети. Горячий на ощупь провод, запах расплавленного пластика, потемневшая розетка — каждый из этих признаков говорит о том, что система работает в аварийном режиме. Если не устранить причину перегрева, последствия могут быть серьезными: от выхода из строя дорогостоящего оборудования до короткого замыкания и пожара.

Главная причина перегрева — несоответствие сечения кабеля нагрузке или плохой контакт в местах соединений. При этом даже правильно подобранная проводка может греться из-за ошибок монтажа или использования некачественных материалов. Разберемся, почему это происходит и как выбрать кабель, который не будет перегреваться при работе.

Почему греется кабель: главные причины и физика процесса

Любой проводник, по которому течет ток, выделяет тепло. Это следствие закона Джоуля-Ленца: количество выделяемого тепла пропорционально квадрату силы тока и сопротивлению проводника. Небольшой нагрев кабеля под нагрузкой — нормальное явление. Изоляция современных кабелей рассчитана на рабочую температуру до 65-70°C.

Проблема возникает, когда температура превышает допустимые значения. Кабель становится горячим на ощупь (выше 60°C), изоляция начинает размягчаться и терять свои защитные свойства. При длительном перегреве изоляция разрушается, что приводит к короткому замыканию или возгоранию.

Причина №1: Сечение кабеля не соответствует мощности нагрузки

Это самая распространенная причина перегрева. Сечение жилы кабеля определяет, какой максимальный ток он может пропускать длительное время без перегрева. Если подключить мощные приборы к проводке с недостаточным сечением, сопротивление проводника создает избыточное тепловыделение.

Пример типичной ситуации: в старом доме проводка алюминиевая сечением 1,5 мм². Вы включаете одновременно чайник (2 кВт), микроволновку (1,5 кВт) и обогреватель (2 кВт). Суммарная мощность — 5,5 кВт, что соответствует току около 25 А. Алюминиевый провод 1,5 мм² при скрытой прокладке выдерживает максимум 15 А. Результат — перегрузка в 1,7 раза и сильный нагрев проводки.

Согласно ПУЭ, для розеточных групп в квартирах используется медный кабель сечением 2,5 мм² (допустимый ток 25 А при скрытой прокладке). Для освещения достаточно 1,5 мм² (19 А). Для мощных потребителей (электроплита, бойлер) требуется кабель 4-6 мм².

Причина №2: Плохой контакт в местах соединений

Даже при правильно подобранном сечении кабель может греться локально — в местах подключения. При плохом контакте резко возрастает переходное сопротивление, что вызывает интенсивное тепловыделение именно в точке соединения.

Нагрев в розетках, вилках и выключателях. Основные причины: ослабленные винтовые зажимы в розетке, износ контактных пластин, плохой обжим проводов в вилке. Признаки проблемы: потемнение или оплавление корпуса розетки, характерный запах горелого пластика, нагрев вилки при работе прибора.

Устранение: отключить питание на щитке, разобрать розетку и подтянуть винтовые зажимы. Если контактные пластины деформированы или обуглены — заменить розетку целиком. В вилке проверить надежность обжима проводов, при необходимости зачистить окисленные концы и заново обжать.

Нагрев в распределительных коробках и щитке. Самое слабое место — скрутки проводов, особенно когда скручивают медь с алюминием напрямую (категорически запрещено ПУЭ). Со временем любая скрутка ослабевает, место контакта окисляется, сопротивление растет — провод начинает греться.

Надежные способы соединения проводов: клеммники WAGO (пружинные или рычажные), винтовые клеммные колодки, опрессовка гильзами, сварка или пайка. Худший вариант — обычная скрутка без дополнительной фиксации. Такое соединение со временем обязательно приведет к проблемам.

Нагрев автомата в щитке может быть вызван двумя причинами: плохой контакт провода на входных или выходных клеммах (решается подтяжкой винтов) или неисправность самого автоматического выключателя (требуется замена).

Причина №3: Ошибки монтажа и неблагоприятные условия

Помимо недостаточного сечения и плохих контактов, есть ряд факторов, которые усиливают нагрев кабеля:

• Прокладка в пучке. Когда несколько силовых кабелей идут плотно друг к другу в одной трубе или кабель-канале, теплоотвод ухудшается. Согласно ПУЭ, в таких случаях применяют понижающие коэффициенты: для трех кабелей в одной трубе допустимый ток снижается до 80% от табличного значения.
• Монтаж в теплоизоляции. Прокладка кабеля в утеплителе, пенопласте или минеральной вате резко снижает теплоотвод. Кабель не может отдавать тепло в окружающую среду и перегревается даже при нормальной нагрузке.
• Близость к источникам тепла. Прокладка проводки рядом с трубами отопления или в местах с повышенной температурой (за духовым шкафом, над батареей) сокращает запас по температуре.
• Повреждение изоляции при монтаже. Надрезы, заломы жилы, передавливание кабеля металлическими скобами — все это создает локальные участки с повышенным сопротивлением.
• Старение проводки. В домах 50-60 летней постройки алюминиевая проводка выработала свой ресурс. Алюминий со временем «течет» под давлением винтовых зажимов, контакты ослабевают, начинается окисление.

Чем опасен перегрев провода: от короткого замыкания до пожара

Длительный перегрев кабеля запускает цепочку разрушительных процессов. Сначала размягчается изоляция жил — ПВХ или резина теряют диэлектрические свойства при температуре выше 75-80°C. Затем изоляция плавится и обугливается, жилы оголяются.

Результат — короткое замыкание между фазой и нулем или фазой и землей. В лучшем случае сработает автоматический выключатель в щитке и отключит питание. В худшем — если автомат неправильно подобран или неисправен — начнется возгорание окружающих материалов.

Согласно статистике МЧС, до 40% пожаров в жилом секторе происходят из-за неисправностей электропроводки, где перегрев является ключевым фактором. Помимо угрозы пожара, перегрев проводки вызывает просадки напряжения в сети. Это приводит к некорректной работе электроники, сбоям в работе компьютеров и серверов, выходу из строя блоков питания дорогостоящей техники.

Ключевое решение: как правильно подобрать сечение кабеля

Единственный способ избежать перегрева на этапе проектирования — правильно рассчитать сечение кабеля под нагрузку. Расчет проводится в несколько шагов.

Шаг 1: Считаем суммарную мощность нагрузки (P, кВт)

Сложите мощность всех электроприборов, которые могут работать одновременно на данной линии. Мощность указана в паспорте прибора или на шильдике. Типичные значения:

• Светодиодная лампа: 5-15 Вт
• Холодильник: 150-300 Вт
• Телевизор: 100-200 Вт
• Компьютер с монитором: 300-500 Вт
• Стиральная машина: 2-2,5 кВт
• Электрочайник: 1,5-2 кВт
• Микроволновка: 1-1,5 кВт
• Обогреватель: 1,5-2,5 кВт
• Электроплита: 5-7 кВт

Для розеточной группы в комнате можно заложить 3-4 кВт (одновременно могут работать компьютер, обогреватель, зарядные устройства). Для кухни — до 5-6 кВт (холодильник, чайник, микроволновка).

Шаг 2: Вычисляем силу тока (I, А)

Зная мощность, вычисляем ток по формуле для однофазной сети 220 В:

I = P / U

где P — мощность в ваттах, U — напряжение 220 В.

Пример: для мощности 3500 Вт ток составит 3500 / 220 ≈ 15,9 А.

Для трехфазной сети 380 В формула иная: I = P / (√3 × U × cosφ), где cosφ — коэффициент мощности (для бытовых приборов принимается 0,95).

Шаг 3: Выбираем материал жилы: медь или алюминий?

Медь и алюминий имеют разное удельное сопротивление. У меди оно составляет 0,0175 Ом·мм²/м, у алюминия — 0,028 Ом·мм²/м. Это значит, что алюминиевый провод того же сечения выдерживает меньший ток и греется сильнее.

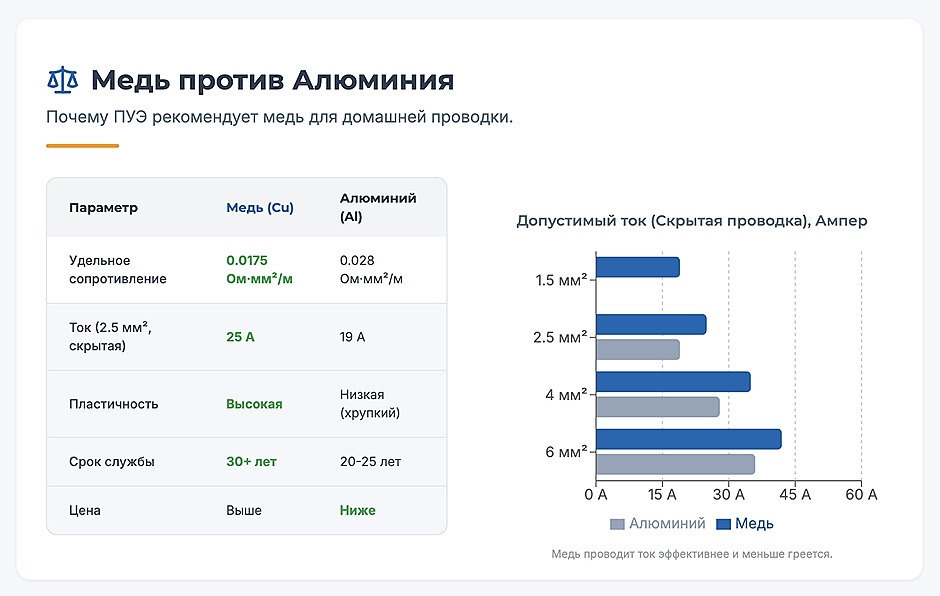

Сравнение двух материалов:

Согласно ПУЭ и современным нормам строительства, для внутренней проводки в квартирах и домах используется только медный кабель. Алюминий применяется для воздушных линий и вводов в здания сечением от 16 мм² и выше.

При покупке кабеля выбирайте продукцию по ГОСТ, а не по ТУ. У кабелей по ТУ заявленное сечение часто занижено на 10-30%. Например, кабель с маркировкой «2,5 мм²» по факту может иметь сечение 1,8-2 мм². Это критично для безопасности.

Шаг 4: Выбираем сечение по таблицам ПУЭ с учетом способа прокладки

Допустимый длительный ток для кабеля зависит не только от сечения и материала, но и от способа прокладки. Открытая проводка (в кабель-канале, на скобах) лучше охлаждается и выдерживает больший ток, чем скрытая (в стене, в штробе, в трубе). Разница может достигать 20-30%.

Таблица: Допустимый ток для медного кабеля по ПУЭ

Таблица: Допустимый ток для алюминиевого кабеля по ПУЭ

Источник: ПУЭ, 7-е издание, Глава 1.3, Таблицы 1.3.4 и 1.3.5.

При выборе кабеля рекомендуется закладывать запас по току 20-30%. Если расчетный ток 20 А, выбирайте кабель на 25-27 А, то есть 2,5 мм² при скрытой прокладке. Это снижает нагрев и увеличивает срок службы проводки.

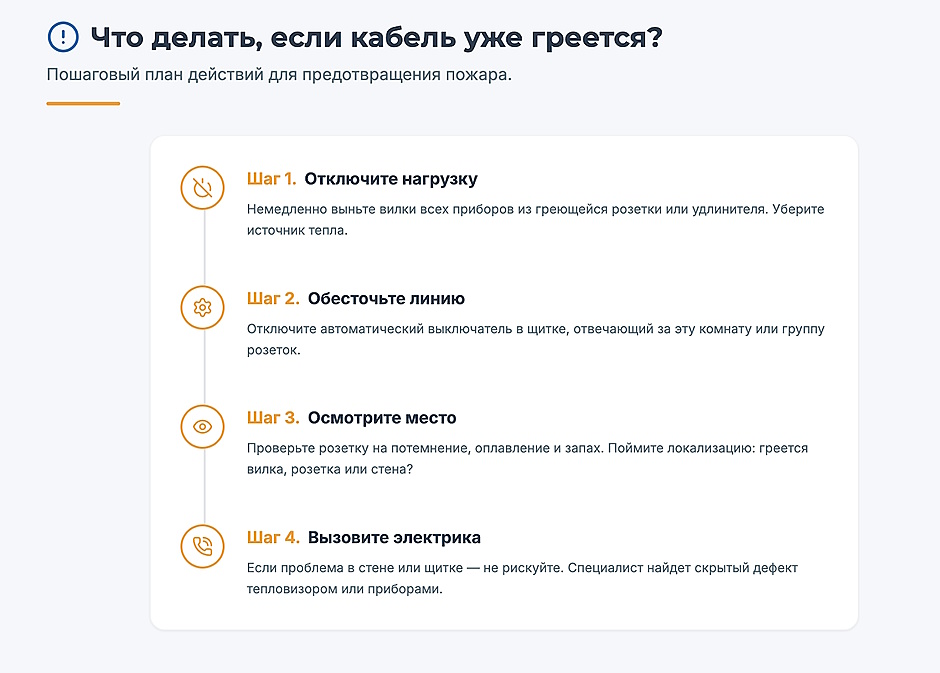

Что делать, если кабель уже греется: пошаговый план действий

Обнаружили, что греется провод, розетка или вилка? Действуйте немедленно по алгоритму:

1. Отключите нагрузку. Выньте вилки всех приборов из розетки, которая греется. Если греется удлинитель — отключите его от сети.
2. Отключите автомат линии в щитке. Обесточьте проблемную линию, чтобы предотвратить дальнейший нагрев и возможное короткое замыкание.
3. Осмотрите место нагрева. Проверьте розетку, вилку, провод на предмет потемнения, оплавления, запаха горелого пластика. Определите, греется весь кабель или только его часть.
4. Устраните простые проблемы. Если греется розетка или вилка — при наличии навыков можно разобрать и подтянуть контакты, зачистить окисленные места. При повреждении розетки — заменить на новую.
5. Вызовите электрика. Если греется провод в стене, причина неясна или проблема повторяется — не занимайтесь самодеятельностью. Квалифицированный электрик проведет диагностику, выявит участок с повышенным сопротивлением или недостаточным сечением и устранит неисправность.

При перегреве кабеля нельзя игнорировать проблему. Даже если после отключения нагрузки провод остыл, причина никуда не делась и проявится снова.

Частые вопросы (FAQ)

Может ли кабель немного греться в норме?

Да, небольшой нагрев под нагрузкой — это нормально. Кабель может быть теплым на ощупь (40-50°C) при работе мощных приборов. Критичным является нагрев свыше 60°C, когда кабель горячий, появляется запах пластика или изоляция меняет цвет. Современные кабели с ПВХ-изоляцией рассчитаны на длительную работу при температуре жилы до 70°C, но превышение этого значения ведет к ускоренному старению изоляции.

Почему греется удлинитель или сетевой фильтр?

Две основные причины. Первая — превышение допустимой мощности. На корпусе удлинителя всегда указана максимальная нагрузка, например, 2,2 кВт или 3,5 кВт. Если подключить приборы суммарной мощностью больше этого значения, провод удлинителя начнет греться. Вторая причина — недостаточное сечение провода самого удлинителя. Дешевые удлинители часто делают из провода 0,75 мм² или 1 мм², который не рассчитан на мощную нагрузку. Также перегрев возникает, если удлинитель намотан на катушку — возникает индуктивный нагрев.

Греется кабель зарядки телефона или ноутбука — это опасно?

Небольшой нагрев блока питания и штекера — норма, особенно при быстрой зарядке. Сильный нагрев самого кабеля, особенно у разъемов, говорит о его повреждении (внутренний обрыв жил, плохой контакт в разъеме) или использовании несертифицированного зарядного устройства. Такой кабель лучше заменить — он может повредить порт зарядки устройства или стать причиной короткого замыкания.

Почему греется витая пара при использовании PoE?

PoE (Power over Ethernet) передает электропитание по тем же проводам, что и данные. При мощности PoE++ (до 90 Вт) по тонким жилам витой пары идет ток до 1 А, что вызывает нагрев. Особенно критично для дешевых кабелей CCA (copper-clad aluminium — омедненный алюминий), у которых сопротивление в 1,5-2 раза выше, чем у чистой меди. Для мощного PoE используйте кабель категории 6A или выше с медными жилами (маркировка «Cu» или «solid copper») и не превышайте рекомендованную длину линии (до 100 м).

Заключение: безопасность начинается с правильного выбора

Перегрев кабеля — это всегда симптом неполадки, которую нужно устранить немедленно. Три главных правила электробезопасности:

• Выбирайте сечение кабеля с запасом 20-30% по току. Для розеточных групп в квартире используйте медный кабель 2,5 мм², для освещения — 1,5 мм², для мощных приборов — 4-6 мм².
• Используйте только качественный кабель по ГОСТ с медными жилами. Не экономьте на проводке — разница в цене между кабелем 2,5 мм² по ГОСТ и по ТУ составляет 15-20%, но безопасность бесценна.
• Доверяйте монтаж профессионалам и регулярно проверяйте контактные соединения. Подтягивайте винты в розетках и щитке раз в 2-3 года, не используйте скрутки для постоянных соединений.
