Выбираем HDMI-удлинители, матричные коммутаторы и устройства видеозахвата

Современные системы передачи аудио и видео выходят далеко за рамки простого подключения устройств одним кабелем. Конференц-залы с несколькими источниками сигнала и дисплеями, стримерские сетапы для прямых трансляций, системы видеонаблюдения с удаленными мониторами — все эти задачи требуют профессионального подхода к организации AV-инфраструктуры. Проблема стандартных HDMI-кабелей в ограничении длины — качественная передача сигнала возможна лишь на расстояние до 10–15 метров. Для больших расстояний, распределения сигналов между несколькими дисплеями или оцифровки видеопотоков требуются специализированные решения.

В этом материале разберем три ключевых типа оборудования для профессиональной AV-коммутации: HDMI-удлинители по витой паре, матричные коммутаторы и устройства видеозахвата. Каждое из них решает конкретные задачи, и понимание их возможностей поможет построить эффективную систему под любые требования.

Что такое AV-коммутация: основы маршрутизации аудио и видео сигналов

AV-коммутация — процесс управления и перенаправления аудио- и видеосигналов от одного или нескольких источников к одному или нескольким устройствам отображения или записи. Термин охватывает три основные задачи: передачу сигнала на расстояние, распределение (маршрутизацию) между несколькими приемниками и преобразование для записи или трансляции.

В корпоративной среде AV-коммутация решает задачи организации конференц-залов, переговорных комнат, учебных аудиторий и презентационных зон. В розничной торговле и HoReCa — управление рекламными видеостенами и трансляцией контента на множество дисплеев. В производственной сфере — мониторинг технологических процессов с передачей видео в диспетчерские. Для создателей контента и стримеров — захват видеопотоков высокого разрешения для записи и прямых трансляций.

Базовая схема любой AV-системы включает три элемента: источник сигнала (компьютер, медиаплеер, камера, игровая консоль), устройство коммутации (HDMI-удлинитель, коммутатор или карта захвата) и приемник сигнала (телевизор, проектор, монитор, компьютер для записи). Правильный выбор коммутационного оборудования определяет качество передачи, стабильность работы системы и возможности масштабирования инфраструктуры.

HDMI-удлинитель по витой паре: передача сигнала на расстояния до 100 метров

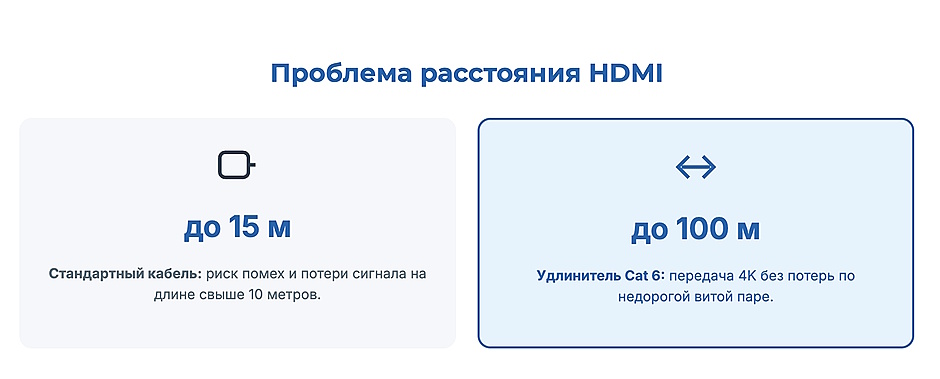

Стандартный HDMI-кабель версии 2.0 надежно передает сигнал на расстояние до 7–10 метров. При использовании кабеля HDMI 2.1 с поддержкой разрешения 4K при 60 Гц это расстояние сокращается до 3–5 метров. Попытки увеличить длину приводят к деградации сигнала — артефактам изображения, потере синхронизации или полному отсутствию картинки.

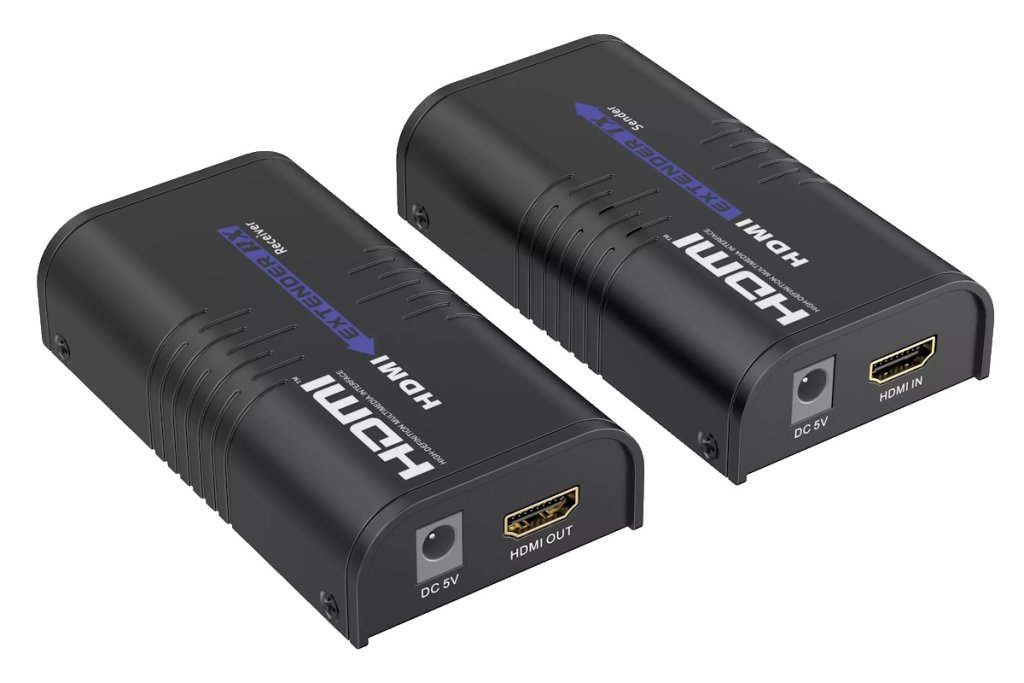

HDMI-удлинитель решает эту проблему, используя витую пару Cat 5e/6/7 в качестве транспортной среды. Система состоит из двух блоков: передатчика (TX, Transmitter) и приемника (RX, Receiver). Передатчик подключается к источнику сигнала и конвертирует HDMI в формат, пригодный для передачи по витой паре. Приемник на противоположном конце линии преобразует сигнал обратно в HDMI для подключения дисплея.

Технология HDBaseT стала отраслевым стандартом для передачи несжатого видео высокого разрешения по витой паре. Стандарт HDBaseT 1.0 и 2.0 обеспечивает передачу видео разрешения 4K при 30 Гц с цветовой субдискретизацией 4:4:4 на расстояние до 100 метров по кабелю Cat 6. Для разрешения 4K при 60 Гц максимальное расстояние сокращается до 70 метров. HDBaseT 3.0 поддерживает передачу 8K-видео, но требует кабель Cat 6A или Cat 7 с полосой пропускания не менее 500 МГц.

Ключевые технологии и функции HDMI-удлинителей

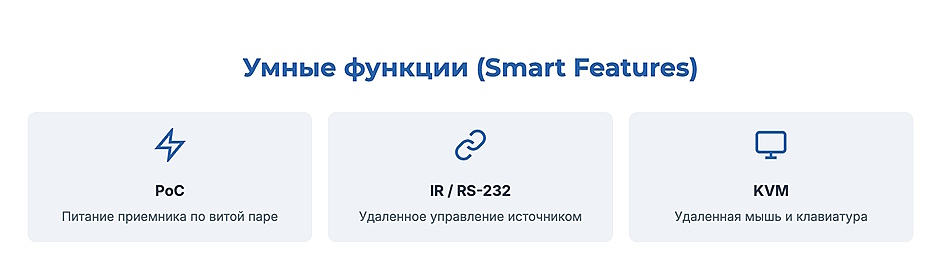

Современные HDMI-удлинители предлагают расширенный функционал, выходящий за рамки простой передачи видео и аудио.

PoC (Power over Cable) — технология передачи питания по тому же кабелю витой пары, что и сигнал. Обычно питается передатчик TX, а приемник RX получает энергию через кабель, что упрощает монтаж в местах без доступа к электросети. Некоторые модели поддерживают обратную схему — питание от приемника к передатчику.

IR-проброс (ИК-управление) позволяет управлять источником сигнала с помощью инфракрасного пульта дистанционного управления, находясь у удаленного дисплея. ИК-приемник на стороне RX принимает команды от пульта и передает их по витой паре на передатчик TX, который излучает сигнал к источнику. Функция критична для управления спутниковыми ресиверами, медиаплеерами или серверами презентаций из удаленных помещений.

KVM (Keyboard, Video, Mouse) — функция удаленного управления компьютером. К приемнику подключаются клавиатура и мышь, сигналы от которых передаются по витой паре к передатчику и далее к компьютеру. Решение используется для организации удаленных рабочих мест, серверных комнат и диспетчерских пунктов.

Audio-out (извлечение аудио) — наличие на приемнике отдельного аудиовыхода (обычно 3.5 мм jack или RCA) для подключения к внешней аудиосистеме. Позволяет разделить видео и аудио потоки — картинку вывести на проектор, а звук направить на профессиональную акустическую систему.

RS-232 — протокол последовательной передачи данных для интеграции удлинителей в системы автоматизации зданий и диспетчеризации. Через RS-232 можно программно управлять параметрами передачи, переключать режимы работы и получать диагностическую информацию о состоянии оборудования.

Как выбрать HDMI-удлинитель: критерии и параметры

При выборе HDMI-удлинителя по витой паре следует учитывать несколько ключевых параметров.

Максимальное расстояние передачи зависит от требуемого разрешения и категории кабеля. Для разрешения 1080p по кабелю Cat 5e можно передавать сигнал на расстояние до 100 метров. Разрешение 4K при 30 Гц требует Cat 6 и ограничено 100 метрами. Для 4K при 60 Гц с субдискретизацией 4:4:4 максимальное расстояние по Cat 6 составляет 40–70 метров в зависимости от производителя и качества кабеля. Всегда закладывайте запас 20–30% по расстоянию для обеспечения стабильной работы.

Поддерживаемое разрешение и частота напрямую влияют на область применения. Для офисных презентаций достаточно разрешения Full HD (1920×1080) при 60 Гц. Для демонстрации 4K-контента требуется поддержка разрешения 3840×2160 при частоте 30 или 60 Гц. Обратите внимание на цветовую субдискретизацию — для профессиональной работы с графикой и видеомонтажа требуется 4:4:4, для просмотра видео допустима 4:2:0.

Версия HDMI и поддержка HDCP критичны для воспроизведения защищенного контента. Для просмотра 4K-фильмов с потоковых сервисов и UHD Blu-ray дисков необходима поддержка HDCP 2.2. HDCP (High-bandwidth Digital Content Protection) — протокол защиты контента от копирования, требующий совместимости всех устройств в цепи. HDCP 2.3 — актуальная версия на 2026 год, обратно совместимая с HDCP 2.2. Несоответствие версий HDCP между источником, удлинителем и дисплеем приведет к появлению черного экрана или сообщения об ошибке.

Категория витой пары определяет максимальные возможности системы. Cat 5e — минимально допустимый вариант для передачи Full HD на расстояния до 100 метров. Cat 6 — рекомендуемый стандарт для 4K при 30–60 Гц. Cat 6A и Cat 7 требуются для HDBaseT 3.0 и передачи 4K при 60 Гц на максимальные расстояния. Экранированная витая пара (F/UTP, S/FTP) обеспечивает лучшую помехозащищенность при прокладке кабелей рядом с силовыми линиями.

Дополнительные функции расширяют возможности системы. PoC упрощает монтаж в труднодоступных местах. IR-проброс необходим для управления техникой в удаленных помещениях. KVM требуется для организации удаленных рабочих мест. Audio-out позволяет подключить профессиональную акустику. Не переплачивайте за функции, которые не будете использовать — базовые модели без дополнительных опций стоят на 30–40% дешевле многофункциональных.

Матричные коммутаторы HDMI: профессиональная маршрутизация сигналов

Матричный коммутатор — устройство, позволяющее направлять любой из нескольких входных сигналов на любой из нескольких выходов независимо друг от друга. Принцип работы описывается формулой «many-to-many» — множество источников на множество приемников с гибкой маршрутизацией.

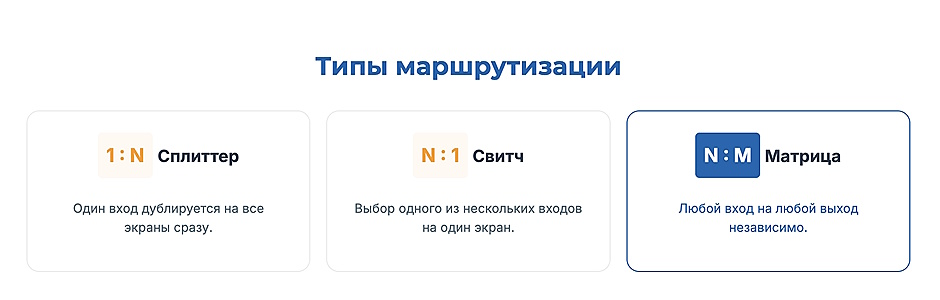

Важно различать три типа устройств, которые часто путают. Сплиттер (разветвитель) работает по схеме «one-to-many» — один вход, несколько выходов. Сигнал с одного источника дублируется на все подключенные дисплеи одновременно. Используется для трансляции презентации на несколько экранов или организации видеостен с идентичным контентом.

Свитч (переключатель) работает по схеме «many-to-one» — несколько входов, один выход. Позволяет подключить к одному дисплею несколько источников сигнала и переключаться между ними. Применяется, когда нужно вывести на один монитор изображение с разных компьютеров или консолей.

Матричный коммутатор объединяет возможности сплиттера и свитча, обеспечивая полную гибкость маршрутизации. Матрица 4×4 имеет 4 входа и 4 выхода — можно вывести сигнал с первого источника на второй дисплей, со второго источника на третий дисплей, с третьего источника одновременно на первый и четвертый дисплеи. Каждый выход настраивается независимо.

Размерность матрицы обозначается формулой входы×выходы: 4×4, 8×8, 16×16. Существуют и несимметричные конфигурации — 4×2, 8×4, 4×8. При выборе всегда закладывайте запас портов на 30–50% для будущего расширения системы. Докупить дополнительные порты в фиксированной матрице невозможно — только замена всего устройства.

Расширенные возможности матричных коммутаторов

Профессиональные матричные коммутаторы предлагают функции, критичные для корпоративного применения.

Бесшовная коммутация (Seamless Switching) обеспечивает переключение между источниками без появления черного экрана. Стандартная коммутация занимает 2–5 секунд, в течение которых дисплей показывает черный экран или сообщение «Нет сигнала». Бесшовные матрицы используют технологию Genlocking — синхронизацию сигналов и буферизацию кадров, что позволяет переключаться мгновенно. Функция критична для прямых трансляций, презентаций и рекламных видеостен.

Режим видеостены (Video Wall) позволяет создать единое изображение на массиве дисплеев. Матрица разбивает входной сигнал на фрагменты и направляет каждый фрагмент на соответствующий экран. Конфигурация 2×2 (четыре дисплея), 3×3 (девять дисплеев) и более крупные массивы используются в торговых центрах, аэропортах, диспетчерских и выставочных залах. Матрица обрабатывает масштабирование, коррекцию швов и синхронизацию изображения.

Модульная архитектура позволяет кастомизировать конфигурацию портов. В шасси устанавливаются сменные платы с разными типами входов и выходов — HDMI, DisplayPort, SDI, HDBaseT. Можно создать гибридную матрицу с 4 входами HDMI, 2 входами SDI и 8 выходами HDBaseT. Модульные системы дороже фиксированных, но обеспечивают гибкость для специфических задач.

Способы управления определяют удобство эксплуатации и возможности интеграции. Механические кнопки на передней панели — базовый вариант для простых инсталляций. ИК-пульт дистанционного управления упрощает работу в небольших помещениях. Web-интерфейс через Ethernet позволяет управлять матрицей с любого устройства в сети. Протокол RS-232 обеспечивает интеграцию с системами автоматизации зданий (Crestron, AMX, Control4). Некоторые производители предлагают мобильные приложения для управления со смартфонов.

Критерии выбора матричного коммутатора

Выбор матричного коммутатора начинается с определения размерности. Подсчитайте количество источников сигнала (компьютеры, медиаплееры, камеры) и дисплеев (телевизоры, проекторы, мониторы). Добавьте 30–50% запаса для будущего расширения. Для небольшого конференц-зала с 3 ноутбуками и 2 дисплеями выбирайте матрицу 4×4, а не 4×2 — запас портов обеспечит гибкость при изменении требований.

Пропускная способность и поддержка стандартов критичны для качественной передачи современных форматов. Для 4K при 60 Гц с цветовой субдискретизацией 4:4:4 требуется пропускная способность 18 Гбит/с (стандарт HDMI 2.0). Поддержка HDCP 2.2 обязательна для воспроизведения защищенного 4K-контента. HDR (High Dynamic Range) расширяет динамический диапазон изображения — проверьте поддержку стандартов HDR10, Dolby Vision или HLG, если планируете работать с HDR-контентом.

Интеграция с системами автоматизации важна для корпоративных инсталляций. Протокол RS-232 обеспечивает базовую интеграцию — возможность программного переключения источников и получения статуса устройства. Ethernet с поддержкой протоколов TCP/IP, Telnet и SNMP расширяет возможности удаленного управления и мониторинга. API (Application Programming Interface) позволяет разработчикам создавать кастомные решения для управления матрицей из сторонних приложений.

Гибридные выходы со встроенным HDBaseT объединяют функции матричного коммутатора и HDMI-удлинителей. Вместо отдельных устройств получаете комплексное решение — матрица с выходами HDBaseT может передавать сигналы на удаленные дисплеи по витой паре без дополнительных приемников. Решение упрощает инсталляцию и снижает общую стоимость системы при работе с несколькими удаленными дисплеями.

Устройства видеозахвата: оцифровка и трансляция видео в реальном времени

Устройство видеозахвата (карта захвата, capture card) — оборудование для преобразования входящего видеосигнала в цифровой формат, который может быть обработан, записан или транслирован компьютером. Основная функция — захват видеопотока с внешнего источника (камеры, игровой консоли, медицинского оборудования, измерительных приборов) и передача его в компьютер для дальнейшей работы.

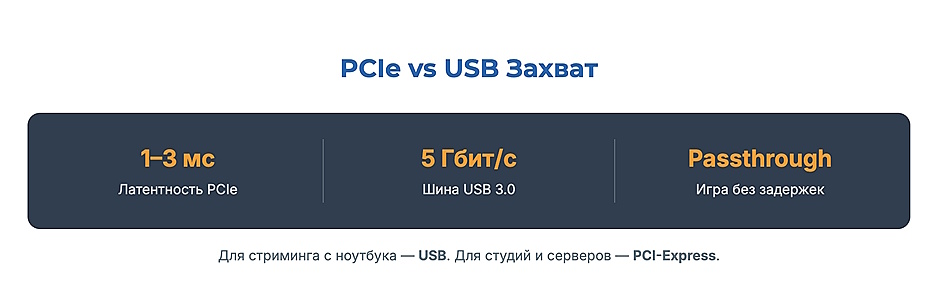

Карты видеозахвата классифицируются по форм-фактору на внутренние и внешние. Внутренние (PCI-Express) устанавливаются в слот расширения материнской платы настольного компьютера. Преимущества: высокая пропускная способность (до 8 Гбайт/с для PCIe 3.0 x4), низкая латентность (задержка 1–3 мс), независимость от загруженности USB-шины. Недостатки: требуется настольный ПК с свободным слотом PCIe, невозможность использования с ноутбуками, сложность замены при выходе из строя.

Внешние (USB, Thunderbolt) подключаются к компьютеру через внешний интерфейс. Карты с USB 3.0 обеспечивают пропускную способность до 5 Гбит/с, что достаточно для захвата 1080p при 60 кадрах в секунду или 4K при 30 кадрах в секунду. USB 3.1 и 3.2 увеличивают пропускную способность до 10–20 Гбит/с. Thunderbolt 3/4 обеспечивает до 40 Гбит/с, позволяя захватывать 4K при 60 fps с минимальной компрессией. Преимущества внешних карт: портативность, совместимость с ноутбуками, простота замены. Недостатки: более высокая латентность (5–15 мс), зависимость от загруженности USB-контроллера.

Критерии выбора устройства видеозахвата

Выбор карты видеозахвата определяется задачами и техническими требованиями рабочего процесса.

Интерфейсы входа и выхода зависят от типа источников сигнала. HDMI — универсальный стандарт для потребительской электроники, игровых консолей, компьютеров и большинства камер. SDI (Serial Digital Interface) — профессиональный стандарт для видеопроизводства, используется в вещательных камерах и студийном оборудовании. Карты с комбинированными входами (HDMI + SDI) обеспечивают гибкость при работе с разным оборудованием.

Максимальное разрешение и частота кадров определяют качество захвата. Для стриминга игрового контента на Twitch или YouTube достаточно 1080p при 60 fps — это обеспечивает плавное изображение при умеренных требованиях к пропускной способности. Для создания видеоконтента профессионального уровня требуется захват 4K при 30 fps или выше. Монтаж видео и цветокоррекция выигрывают от захвата с минимальной компрессией — ищите карты с поддержкой несжатого или слабосжатого видео.

Сквозная передача (Passthrough) — критичная функция для геймеров и стримеров. Карта с HDMI-выходом Passthrough дублирует входной сигнал на монитор без задержки, позволяя играть с комфортом, в то время как второй компьютер захватывает и стримит видеопоток. Passthrough поддерживает полную пропускную способность HDMI — можно играть в 4K при 120 Гц на мониторе, в то время как стримерский ПК захватывает сигнал в более низком разрешении для экономии ресурсов.

Совместимость с программным обеспечением влияет на удобство работы. Проверьте поддержку популярных приложений для стриминга и видеомонтажа: OBS Studio (бесплатное решение для стриминга и записи), vMix (профессиональная система для прямых трансляций), XSplit, Wirecast. Для видеоконференций важна совместимость с Zoom, Microsoft Teams, Google Meet — карта должна определяться как веб-камера для прямой интеграции. Наличие собственных драйверов и утилит настройки упрощает конфигурацию устройства.

Латентность (задержка) критична для интерактивных сценариев. Внутренние карты PCI-Express обеспечивают латентность 1–3 мс, что незаметно для человеческого восприятия. Внешние USB-карты дают задержку 5–15 мс в зависимости от качества реализации. Для геймеров с Passthrough латентность не критична — они смотрят на дублированное изображение без задержки. Для стримеров, взаимодействующих с чатом в реальном времени, задержка до 100 мс допустима. Для прямых трансляций событий или видеоконференций требуется минимальная латентность.

Ключевые стандарты и термины AV-коммутации

Понимание базовой терминологии помогает ориентироваться в спецификациях оборудования и делать обоснованный выбор.

HDMI (High-Definition Multimedia Interface) — стандарт передачи несжатого видео и аудио по одному кабелю. HDMI 1.4 поддерживает разрешение 4K при 30 Гц, 3D-видео и Audio Return Channel. HDMI 2.0 увеличивает пропускную способность до 18 Гбит/с, обеспечивая 4K при 60 Гц и HDR. HDMI 2.1 расширяет возможности до 48 Гбит/с, поддерживая 8K при 60 Гц, 4K при 120 Гц, Dynamic HDR и Variable Refresh Rate для игр.

HDCP (High-bandwidth Digital Content Protection) — протокол защиты контента от нелегального копирования. HDCP 2.2 требуется для воспроизведения 4K-контента с потоковых сервисов и UHD Blu-ray дисков. HDCP 2.3 — актуальная версия на 2026 год, полностью совместимая с HDCP 2.2. Все устройства в цепи (источник, коммутатор, удлинитель, дисплей) должны поддерживать одинаковую или более высокую версию HDCP. Несоответствие приведет к отказу воспроизведения защищенного контента.

EDID (Extended Display Identification Data) — информация о возможностях дисплея, которую он передает источнику сигнала. EDID содержит поддерживаемые разрешения, частоты кадров, цветовые пространства и аудиоформаты. Коммутаторы и удлинители должны корректно передавать EDID, иначе источник не сможет определить параметры дисплея и выберет неоптимальные настройки.

HDR (High Dynamic Range) — технология расширенного динамического диапазона, улучшающая передачу ярких и темных областей изображения. HDR10 — базовый открытый стандарт. Dolby Vision — проприетарная технология с динамическими метаданными. HLG (Hybrid Log-Gamma) — стандарт для вещания. Для поддержки HDR требуется совместимость всей цепи: источник, кабели, коммутатор и дисплей.

Цветовая субдискретизация (Chroma Subsampling) определяет, как кодируется цветовая информация. 4:4:4 — полная цветовая информация для каждого пикселя, необходима для работы с текстом и графикой. 4:2:2 — половинное разрешение цветовой информации по горизонтали, используется в профессиональном видео. 4:2:0 — четвертная цветовая информация, достаточна для просмотра фильмов. Выбор субдискретизации влияет на требуемую пропускную способность — 4K при 60 Гц 4:4:4 требует полные 18 Гбит/с HDMI 2.0, в то время как 4:2:0 укладывается в меньшую пропускную способность.

Пропускная способность (Bandwidth) — объем данных, который может передать интерфейс за единицу времени. HDMI 1.4 — 10.2 Гбит/с. HDMI 2.0 — 18 Гбит/с. HDMI 2.1 — 48 Гбит/с. HDBaseT 1.0/2.0 — 10.2 Гбит/с. HDBaseT 3.0 — 18 Гбит/с. USB 3.0 — 5 Гбит/с. USB 3.1 — 10 Гбит/с. Thunderbolt 3 — 40 Гбит/с. Пропускная способность определяет максимально возможное разрешение и частоту кадров.

Практические сценарии применения AV-коммутации

Рассмотрим типовые задачи и оптимальные решения для их реализации.

Современный конференц-зал: гибкое подключение участников

Задача: Обеспечить возможность любому из 6 участников совещания быстро вывести изображение со своего ноутбука на проектор и два дублирующих телевизора. Дополнительно требуется подключение стационарного компьютера для презентаций и камеры для видеоконференций.

Решение: Матричный коммутатор 8×4 с тремя выходами, подключенными через HDMI-удлинители по витой паре к удаленным дисплеям. Входы коммутатора размещаются в столе переговорной — участники подключают ноутбуки напрямую. Стационарный ПК и камера подключены к свободным входам постоянно.

Передатчики TX HDMI-удлинителей устанавливаются рядом с коммутатором. Кабели витой пары Cat 6 прокладываются скрыто к проектору (расстояние 15 метров) и двум телевизорам (расстояния 8 и 12 метров). Приемники RX монтируются за дисплеями. Управление коммутацией — через планшет с web-интерфейсом по Wi-Fi.

Конфигурация обеспечивает быстрое переключение между источниками без необходимости физического переключения кабелей. Матрица с запасом портов (8 входов при использовании 7) позволит подключить дополнительные источники в будущем. HDMI-удлинители с PoC упрощают монтаж — приемники получают питание по витой паре, не требуя розеток у каждого дисплея.

Геймерский и стримерский сетап: двухкомпьютерная схема

Задача: Играть на игровой консоли PlayStation 5 или мощном игровом ПК с выводом на монитор 4K 120 Гц без задержек и одновременно транслировать (стримить) игровой процесс через второй, менее мощный компьютер на Twitch или YouTube.

Решение: Внешняя карта видеозахвата с USB 3.1 и функцией сквозной передачи (Passthrough) 4K HDR. Игровая консоль подключается к HDMI-входу карты захвата. HDMI-выход Passthrough карты подключается к игровому монитору. USB-выход карты подключается к стримерскому ПК.

Игрок видит изображение на мониторе с нулевой задержкой — Passthrough дублирует сигнал напрямую, обходя процесс захвата. Карта захвата одновременно конвертирует сигнал в цифровой формат и передает его по USB на стримерский компьютер. Стримерский ПК запускает OBS Studio, который захватывает видеопоток с карты, добавляет оверлеи чата, веб-камеру стримера и передает финальный поток на платформу трансляций.

Двухкомпьютерная схема разделяет нагрузку — игровой ПК занят только рендерингом игры, стримерский обрабатывает видеозахват, кодирование и передачу потока. Это обеспечивает стабильные 60 fps в игре и качественный стрим без просадок производительности. Карта с Passthrough 4K HDR позволяет играть в максимальном качестве, при этом захватывая поток в 1080p для снижения нагрузки на стримерский ПК и экономии интернет-канала.

Система для бара или ресторана: трансляция на множество экранов

Задача: Транслировать спортивные матчи с 4 спутниковых ресиверов на 12 телевизоров в спорт-баре. Разные телевизоры должны показывать разные каналы — гости в разных зонах зала смотрят разные матчи одновременно.

Решение: Матричный коммутатор 4×12 со встроенными HDBaseT-выходами. Четыре спутниковых ресивера подключаются к входам коммутатора. Каждый выход матрицы подключается к своему телевизору через приемник HDBaseT.

Витая пара Cat 6 прокладывается от коммутатора к каждому телевизору — расстояния от 5 до 40 метров. IR-проброс позволяет управлять каждым ресивером с помощью пульта, находящегося у соответствующего телевизора — не нужно подходить к серверной для переключения каналов. Управление маршрутизацией осуществляется с планшета администратора через web-интерфейс.

Матрица со встроенными HDBaseT-выходами экономичнее варианта с отдельными HDMI-удлинителями — вместо 12 пар TX/RX достаточно 12 приемников RX. PoC в приемниках упрощает монтаж — не требуются розетки у каждого телевизора. Гибкая маршрутизация позволяет быстро переключать источники на любые дисплеи в зависимости от текущих трансляций и предпочтений гостей.

Видеостена в торговом центре: единое изображение на массиве дисплеев

Задача: Создать в холле торгового центра видеостену из 9 дисплеев (конфигурация 3×3), которая будет показывать единое изображение высокого разрешения для демонстрации рекламного контента и информации для посетителей.

Решение: Матричный коммутатор с функцией видеостены или специализированный контроллер видеостен. Медиаплеер с выходом 4K подключается к входу контроллера. Контроллер разбивает изображение на 9 фрагментов и направляет каждый на соответствующий дисплей.

Контроллер видеостен обрабатывает масштабирование исходного изображения, компенсацию рамок (bezels) между дисплеями и синхронизацию вывода. Все 9 телевизоров отображают свои фрагменты синхронно, создавая единое изображение без разрывов. Настройка выполняется через web-интерфейс — указывается конфигурация массива (3×3), размер рамок и расположение дисплеев.

Для небольших видеостен (до 16 дисплеев) достаточно матричного коммутатора со встроенной функцией Video Wall. Для крупных инсталляций (25+ дисплеев) требуется специализированный контроллер с более мощным процессором масштабирования. Решение масштабируется — можно добавлять дисплеи, изменять конфигурацию массива и переключаться между разными источниками контента программно.

Частые ошибки при выборе и построении систем AV-коммутации

Понимание типичных ошибок помогает избежать проблем при проектировании и эксплуатации систем.

Экономия на кабеле витой пары — распространенная ошибка, приводящая к нестабильной работе. Дешевый кабель Cat 5e с омедненным алюминием (CCA) вместо чистой меди не обеспечивает заявленные характеристики на больших расстояниях. Для передачи 4K-сигнала используйте качественный медный кабель Cat 6 или Cat 6A с экранированием. Разница в цене между бюджетным и качественным кабелем составляет 30–50%, но проблемы с некачественной витой парой проявятся через месяцы эксплуатации — артефакты изображения, потеря синхронизации, необходимость замены уже проложенного кабеля.

Несоответствие версий HDCP приводит к отказу воспроизведения защищенного контента. Проверяйте поддержку HDCP 2.2 или выше у всех устройств в цепи. Если источник, коммутатор и дисплей поддерживают HDCP 2.2, а HDMI-удлинитель — только HDCP 1.4, защищенный 4K-контент воспроизводиться не будет. Проблема проявляется не сразу — обычные файлы и незащищенные источники работают нормально, но при попытке воспроизвести фильм с Netflix или UHD Blu-ray появляется черный экран.

Игнорирование пропускной способности при работе с 4K 60 Гц. Для разрешения 4K при 60 Гц с цветовой субдискретизацией 4:4:4 требуется полная пропускная способность HDMI 2.0 — 18 Гбит/с. Коммутаторы и удлинители, рассчитанные на HDMI 1.4, ограничат передачу 4K до 30 Гц или принудительно переключат субдискретизацию на 4:2:0. Проверяйте спецификации — наличие формулировки «HDMI 2.0 18 Gbps» гарантирует полную поддержку 4K 60 Гц.

Покупка раздельных устройств вместо гибридных решений увеличивает стоимость и усложняет монтаж. Если требуется матричный коммутатор и передача сигналов на удаленные дисплеи, выбирайте матрицу со встроенными HDBaseT-выходами вместо связки «обычная матрица + отдельные HDMI-удлинители для каждого выхода». Гибридное решение дешевле на 20–30%, упрощает кабельную инфраструктуру и централизует управление.

Отсутствие запаса по количеству портов — критическая ошибка при выборе коммутаторов и матриц. Закладывайте минимум 30% запаса. Для 6 источников сигнала выбирайте матрицу 8×X, а не 6×X. Докупить порты в фиксированной матрице невозможно — только полная замена устройства. Модульные системы позволяют добавлять порты, но стоят значительно дороже. Запас портов обеспечивает гибкость при расширении системы без капитальных переделок.

Заключение: Ключевые выводы и чек-лист для выбора оборудования

Профессиональная AV-коммутация решает три основные задачи: передачу сигналов на большие расстояния, гибкую маршрутизацию между источниками и приемниками, захват и оцифровку видеопотоков. HDMI-удлинители по витой паре обеспечивают передачу разрешения до 4K на расстояния до 100 метров по кабелю Cat 6. Матричные коммутаторы предоставляют гибкость маршрутизации в схеме «many-to-many». Устройства видеозахвата конвертируют внешние сигналы для записи, стриминга и видеоконференций.

Правильный выбор оборудования основывается на понимании текущих задач и планов развития системы. Закладывайте запас по пропускной способности, портам и расстояниям передачи — технологии развиваются быстро, и то, что сегодня кажется излишним, завтра станет необходимостью. Профессиональное AV-оборудование служит 5–7 лет, и инвестиции в качественные компоненты окупаются стабильностью работы и возможностями масштабирования.

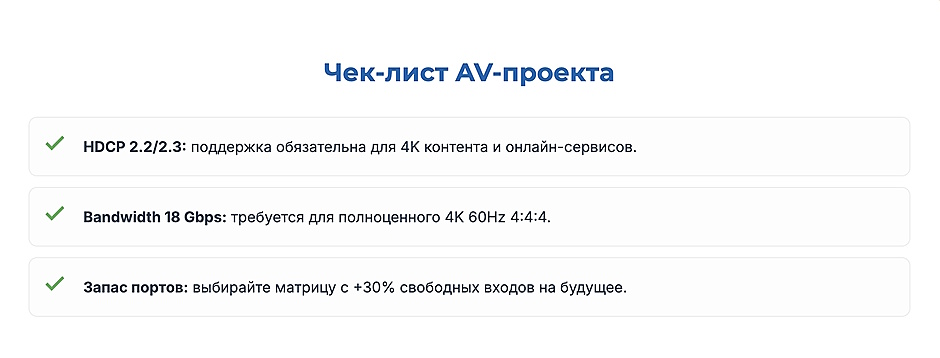

Чек-лист для планирования системы AV-коммутации

Используйте этот список для проверки всех аспектов при проектировании инфраструктуры.

Анализ требований. Количество источников сигнала (компьютеры, плееры, камеры) и приемников (дисплеи, проекторы). Максимальные расстояния между источниками и дисплеями. Требуемые разрешения и частоты (Full HD 60 Гц, 4K 30 Гц, 4K 60 Гц). Необходимость воспроизведения защищенного контента (HDCP 2.2+). Дополнительные требования — извлечение аудио, управление по IR/RS-232, функции KVM.

Выбор типа оборудования. Для передачи на расстояние 15–100 метров — HDMI-удлинитель по витой паре с HDBaseT. Для подключения нескольких источников к нескольким дисплеям — матричный коммутатор с запасом портов 30–50%. Для захвата видео со внешних источников — карта видеозахвата с Passthrough для игр или профессиональная PCI-E карта для студийной работы. Для комплексных задач — гибридная матрица со встроенными HDBaseT-выходами.

Кабельная инфраструктура. Для Full HD до 100 метров — витая пара Cat 5e (медь, не CCA). Для 4K 30 Гц до 100 метров — Cat 6. Для 4K 60 Гц или расстояний 70–100 метров — Cat 6A или Cat 7. Экранированная витая пара при прокладке рядом с силовыми линиями. Тестирование кабелей после монтажа перед подключением оборудования.

Совместимость и стандарты. Проверка поддержки HDCP 2.2 или 2.3 всеми устройствами в цепи для 4K-контента. Соответствие пропускной способности требуемому разрешению — 18 Гбит/с для 4K 60 Гц 4:4:4. Совместимость цветовых субдискретизаций — 4:4:4 для работы с графикой, 4:2:0 допустима для видео. Поддержка HDR, если требуется работа с расширенным динамическим диапазоном.

Управление и интеграция. Способы управления коммутацией — кнопки, IR-пульт, web-интерфейс, RS-232, IP. Интеграция с системами автоматизации зданий при необходимости. Документирование схемы подключения и настроек для упрощения обслуживания.

Резервирование и масштабирование. Запас портов 30–50% для будущего расширения. Документирование резервных портов и каналов витой пары. План масштабирования системы на 3–5 лет вперед.
