Как выбрать ИБП для котла отопления

Зимой отключение электричества означает не только темноту, но и остановку отопления. Современные газовые котлы полностью зависят от электропитания — автоматика, циркуляционный насос и система управления без него не работают. Даже кратковременный перебой может привести к остановке системы, а длительное отключение в мороз — к размораживанию труб.

Источник бесперебойного питания решает эту проблему. При выборе ИБП для котла важно учесть несколько критических параметров, которые отличают его от обычного компьютерного бесперебойника. Правильный расчет мощности, форма выходного напряжения и емкость аккумулятора определяют, насколько надежно система отопления проработает при отключении сети.

Главное отличие: чистая синусоида вместо аппроксимированной

Первый и самый важный момент при выборе ИБП для котла — форма выходного сигнала. Обычный компьютерный бесперебойник здесь не подойдет.

Почему циркуляционному насосу нужна чистая синусоида

Циркуляционный насос котла оснащен асинхронным электродвигателем. Такие двигатели рассчитаны на питание от сети с плавной синусоидальной формой напряжения. Чистая синусоида обеспечивает равномерное вращение ротора, отсутствие вибраций и нормальный температурный режим работы.

ИБП с чистой синусоидой формирует на выходе напряжение, идентичное сетевому. Коэффициент гармонических искажений составляет менее 3%, что полностью соответствует требованиям электродвигателей.

Чем опасна аппроксимированная синусоида

Большинство недорогих ИБП для компьютеров выдают аппроксимированную (ступенчатую) синусоиду. Такой сигнал имеет прямоугольную форму с несколькими ступенями, имитирующими плавную волну.

При питании насоса от аппроксимированной синусоиды возникают проблемы:

• Повышенный нагрев обмоток двигателя на 15-20°C выше нормы
• Сильный гул и вибрация при работе
• Снижение эффективности циркуляции теплоносителя
• Сокращение срока службы насоса в 2-3 раза

Электроника котла также может работать нестабильно или выдавать ошибки при питании от ступенчатого сигнала. Поэтому наличие чистой синусоиды — обязательное требование для ИБП котла отопления.

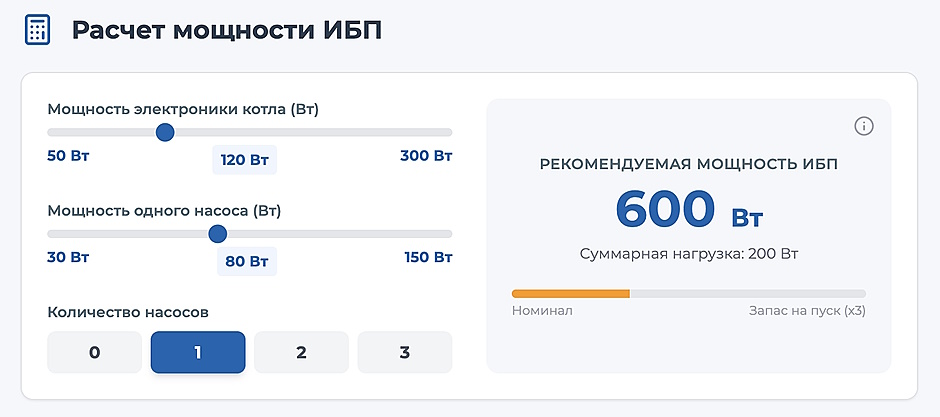

Расчет необходимой мощности ИБП

Правильный расчет мощности — второй критический параметр. Недостаточная мощность ИБП приведет к его перегрузке и отключению в самый неподходящий момент.

Шаг 1: Определяем суммарное потребление

Найдите в технической документации котла его электрическую мощность. Обычно для настенных газовых котлов это 100-200 Вт, для напольных — 50-150 Вт.

Если в системе отопления установлены дополнительные циркуляционные насосы (для теплого пола или отдельных контуров), суммируйте их мощность. Типичный циркуляционный насос потребляет 50-100 Вт.

Пример: котел 120 Вт + два насоса по 80 Вт = 280 Вт суммарное потребление.

Шаг 2: Учитываем пусковые токи

При запуске электродвигателя насоса возникает кратковременный скачок потребления — пусковой ток. Его величина в 2-4 раза превышает номинальную мощность насоса.

Для надежной работы умножьте суммарную мощность на коэффициент 2,5-3. Это обеспечит запас для пусковых токов и переходных процессов.

Продолжая пример: 280 Вт × 3 = 840 Вт минимальная мощность ИБП.

При выборе обращайте внимание на номинальную мощность в Ваттах, а не на полную мощность в ВА. Для котлов и насосов важна именно активная мощность в Вт. Дополнительный запас в 20-30% продлит срок службы ИБП и обеспечит стабильную работу при просадках входного напряжения.

Выбор аккумулятора для нужного времени автономии

Емкость аккумуляторной батареи определяет, сколько времени котел проработает без электричества.

Упрощенный расчет времени работы

Примерное время автономной работы можно рассчитать по формуле:

Время (ч) = (Емкость АКБ (Ач) × Напряжение (В) × 0,7) / Мощность нагрузки (Вт)

Коэффициент 0,7 учитывает КПД инвертора (обычно 85-95%) и то, что аккумулятор не разряжается полностью — ИБП отключается при остаточном заряде около 20% для защиты батареи от глубокого разряда.

Пример расчета: система мощностью 200 Вт, аккумулятор 12 В 100 Ач.

(100 × 12 × 0,7) / 200 = 4,2 часа автономной работы.

Обратный расчет: подбор емкости под нужное время

Если вы знаете, сколько часов должна проработать система, емкость рассчитывается так:

Емкость (Ач) = (Мощность (Вт) × Время (ч)) / (Напряжение (В) × 0,7)

Пример: нужно обеспечить 8 часов работы системы мощностью 150 Вт при напряжении 12 В.

(150 × 8) / (12 × 0,7) = 143 Ач

Подойдет аккумулятор емкостью 150 Ач или два по 75 Ах, подключенных параллельно.

Типы ИБП: Line-Interactive или On-line

Для котлов используются два типа источников бесперебойного питания.

Line-Interactive ИБП

Линейно-интерактивные ИБП — оптимальное решение по соотношению цена-качество. Они корректируют входное напряжение с помощью встроенного стабилизатора и переключаются на батарею при выходе параметров сети за допустимые пределы.

Время переключения на аккумулятор составляет 2-4 миллисекунды. Для большинства котлов это приемлемо — автоматика не успевает зафиксировать перебой питания.

При работе от сети Line-Interactive ИБП пропускают напряжение «транзитом», корректируя только его уровень. Частота и форма сигнала остаются такими же, как в сети, с возможными помехами.

On-line ИБП с двойным преобразованием

ИБП с технологией On-line обеспечивают максимальную защиту. Входное напряжение постоянно преобразуется: сначала в постоянный ток для заряда батареи, затем обратно в переменный 220 В с идеальными параметрами.

Преимущества On-line:

• Нулевое время переключения — котел всегда работает от инвертора
• Полная стабилизация напряжения и частоты
• Фильтрация всех помех и импульсов сети
• Идеально чистая синусоида как от сети, так и от батареи

Недостаток — более высокая цена. On-line ИБП рекомендуются для дорогих котлов с чувствительной электроникой и при частых проблемах с качеством электросети.

Критичные параметры: сквозной ноль и диапазон входного напряжения

Сквозной ноль для фазозависимых котлов

Некоторые модели котлов являются фазозависимыми. Их датчик контроля пламени (электрод ионизации) требует правильного подключения фазы и нуля для корректной работы.

Если ИБП не имеет «сквозного нуля», при переходе на батарею он теряет связь с нейтралью сети. Фазозависимый котел в этом случае определит отсутствие пламени и остановится с ошибкой.

ИБП со сквозным нулем сохраняет подключение нулевого провода при любом режиме работы. Большинство современных моделей для котлов имеют эту функцию, но при покупке стоит уточнить этот параметр.

Проверить фазозависимость котла просто: переверните вилку в розетке на 180 градусов. Если котел продолжает работать нормально — он фазонезависимый.

Широкий диапазон входного напряжения

В сетях с плохим качеством электроснабжения напряжение может проседать до 160-180 В или повышаться до 250-260 В.

Line-Interactive ИБП с широким диапазоном входного напряжения (обычно 155-275 В) продолжают работать от сети, корректируя напряжение стабилизатором. Это экономит ресурс аккумулятора — переход на батарею происходит только при серьезных отклонениях или полном отключении.

Узкий диапазон (например, 185-240 В) приведет к частым переключениям на батарею даже при незначительных просадках напряжения.

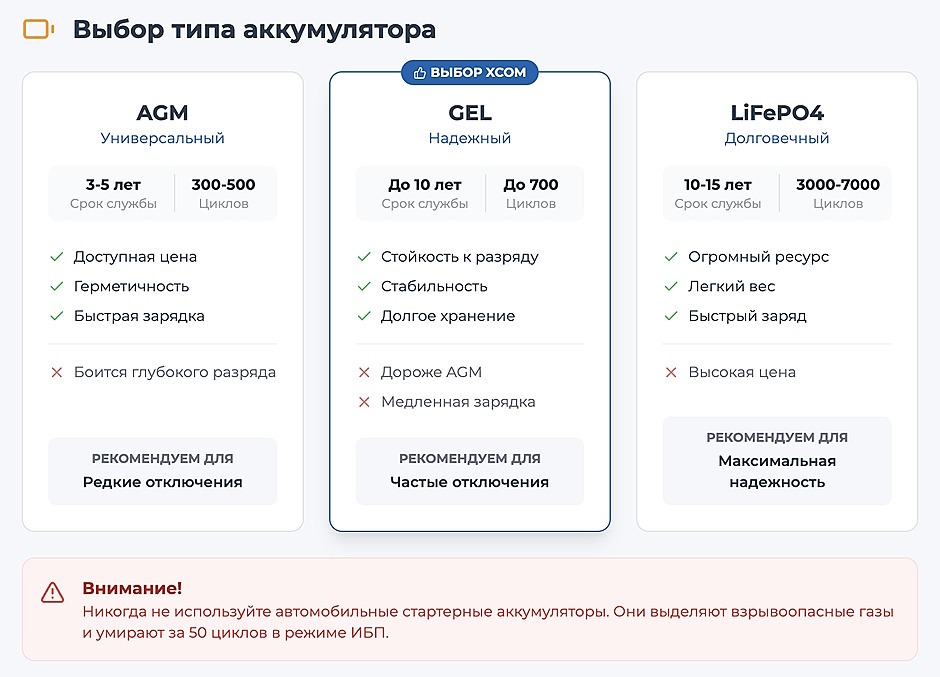

Типы аккумуляторов: AGM, GEL или LiFePO4

Выбор технологии аккумуляторной батареи влияет на надежность, долговечность и стоимость системы.

AGM — универсальное решение

AGM (Absorbent Glass Mat) — необслуживаемые свинцово-кислотные батареи, в которых электролит абсорбирован в стекловолоконных матах. Наиболее распространенный тип для ИБП котлов.

Преимущества AGM:

• Доступная цена
• Быстрая зарядка
• Герметичная конструкция — безопасны для установки в жилых помещениях
• Работают в любом положении кроме «вверх дном»
• Ресурс 300-500 циклов заряд-разряд

Недостатки: не терпят глубоких разрядов ниже 50% емкости, срок службы 3-5 лет.

GEL — устойчивость к глубоким разрядам

Гелевые аккумуляторы используют загущенный электролит в виде геля. Они лучше переносят полные разряды и имеют более стабильные характеристики.

Преимущества GEL:

• Выдерживают до 700 циклов разряда
• Меньшая деградация при хранении в разряженном состоянии
• Срок службы до 10 лет
• Стабильная работа при температурных перепадах

Недостатки: более медленная зарядка, чувствительность к превышению зарядного тока, цена выше AGM на 30-50%.

GEL рекомендуются для систем с частыми и длительными отключениями электричества.

LiFePO4 — максимальная долговечность

Литий-железо-фосфатные батареи — современное решение с выдающимися характеристиками.

Преимущества LiFePO4:

• Ресурс 3000-7000 циклов заряд-разряд
• Срок службы 10-15 лет
• В 4 раза легче свинцовых батарей аналогичной емкости
• КПД более 95%
• Быстрая зарядка — полный заряд за 2-3 часа
• Стабильная работа при температурах от -10 до +40°C
• Безопасны — не выделяют газы, встроенная защита BMS

Недостаток — высокая начальная стоимость. Однако при пересчете на весь срок эксплуатации LiFePO4 оказываются экономичнее свинцовых батарей.

Почему нельзя использовать автомобильные аккумуляторы

Автомобильные стартерные батареи категорически не подходят для ИБП. Они рассчитаны на кратковременную отдачу больших токов при запуске двигателя, а не на длительную работу с небольшой нагрузкой.

При работе в буферном режиме автомобильные АКБ:

• Быстро деградируют — ресурс не превышает 50-100 циклов
• Выделяют водород и кислород — пожароопасны в помещении
• Требуют обслуживания и доливки дистиллированной воды

Для ИБП используйте только специализированные батареи глубокого разряда — AGM, GEL или LiFePO4.

Частые ошибки при выборе ИБП для котла

• Покупка компьютерного ИБП без чистой синусоиды. Приводит к перегреву и поломке циркуляционного насоса.
• Расчет мощности без учета пусковых токов. ИБП уходит в перегрузку и отключается при запуске насоса.
• Экономия на емкости аккумулятора. Время автономной работы оказывается недостаточным.
• Игнорирование требования сквозного нуля. Фазозависимый котел не работает от батареи.
• Использование автомобильного аккумулятора. Быстрый выход из строя и риск пожара.
• Установка батареи рядом с источниками тепла. Сокращает срок службы аккумулятора на 50% и более.

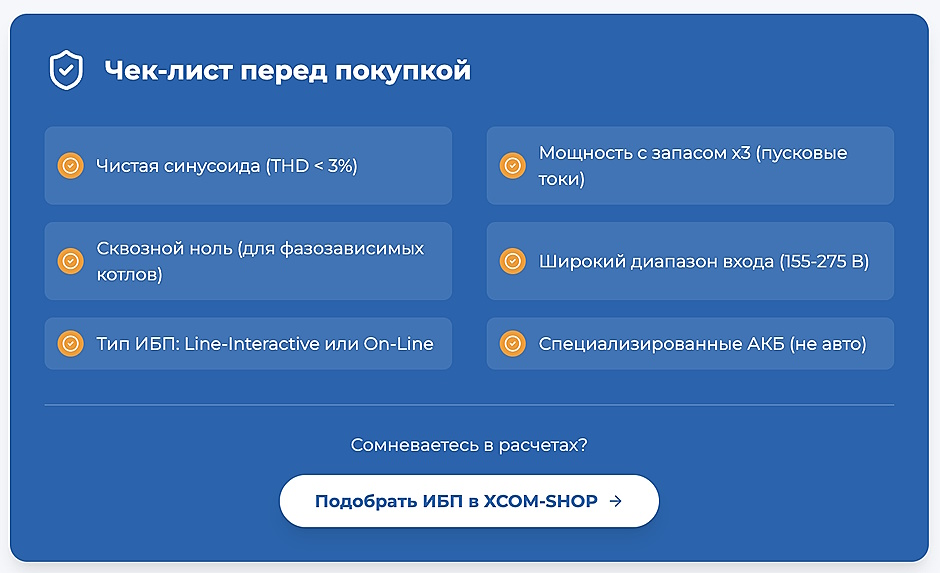

Итоговый чек-лист выбора ИБП для котла

1. Форма сигнала: только чистая синусоида с искажениями менее 3%.
2. Мощность: суммарная мощность котла и насосов, умноженная на 2,5-3 для запаса на пусковые токи.
3. Тип ИБП: Line-Interactive для стандартных условий, On-line для чувствительной электроники и проблемных сетей.
4. Емкость батареи: рассчитайте по формуле исходя из нужного времени автономии.
5. Тип аккумулятора: AGM для бюджетного решения, GEL для частых отключений, LiFePO4 для максимальной долговечности.
6. Сквозной ноль: проверьте наличие, если котел фазозависимый.
7. Диапазон входного напряжения: выбирайте максимально широкий (155-275 В) для экономии ресурса батареи.

По вопросам подбора ИБП и аккумуляторов для систем отопления можно обратиться к менеджерам XCOM-SHOP. Специалисты помогут рассчитать конфигурацию системы под конкретные требования и условия эксплуатации.
