Поколения процессоров Intel: от Core 2 Duo до Core 14-го поколения

Эволюция процессоров Intel — это история о том, как производительность стала результатом продуманных инженерных решений. За два десятилетия компания прошла путь от первых двухъядерных Core 2 Duo до современных чипов 14-го поколения с гибридной архитектурой и интеллектуальным управлением нагрузкой.

Каждое поколение отражало смену приоритетов: уменьшение техпроцесса, рост числа ядер, внедрение новых инструкций и технологий энергосбережения. Сегодня эти различия важны не только инженерам — они напрямую влияют на то, как быстро и стабильно работает компьютер, будь то офисный ПК, ноутбук или игровая станция.

С нуля до Pentium 4: NetBurst

Первые процессоры Intel, выпущенные еще до архитектуры Pentium IV, отражали переход от простых схем выполнения команд к более сложным конвейерным структурам. Архитектура NetBurst, на которой работали процессоры Pentium IV, стала одной из самых спорных в истории компании. Она появилась в 2000 году и стала заменой линейки Pentium III.

Главная идея NetBurst заключалась в увеличении тактовой частоты — инженеры Intel стремились достичь рекордных значений, вплоть до 4–5 ГГц. Для этого был создан длинный конвейер команд, который позволял обрабатывать больше операций за один цикл. Но на практике архитектура оказалась неэффективной. Из-за длины конвейера (до 31 стадии) процессоры сильно теряли производительность при ошибках предсказания переходов, а энергопотребление и тепловыделение выросли до критических уровней.

NetBurst

Pentium IV с тепловой мощностью до 115 Вт требовал массивного охлаждения, и даже при частоте 3,8 ГГц его производительность нередко уступала конкурентам с меньшими частотами. В дальнейшем Intel выпустила несколько версий NetBurst — Willamette, Northwood, Prescott — но улучшения не принесли особого успеха.

Этот период стал для Intel переломным: стало ясно, что простое увеличение частоты не дает реального прироста скорости. Опыт NetBurst заставил инженеров переосмыслить подход к проектированию процессоров и вернуться к идее повышения эффективности.

Core Duo и Core 2 Duo/Quad

После неудачного опыта с архитектурой NetBurst компания Intel сменила подход. Так появились процессоры Intel Core Duo, представленные в 2006 году. Это были первые массовые двухъядерные чипы Intel, основанные на архитектуре Yonah. Они умели выполнять несколько задач одновременно, потребляли меньше энергии и выделяли меньше тепла по сравнению с Pentium 4. Именно с этого момента многоядерность стала стандартом для массовых процессоров.

Следующим шагом стали Core 2 Duo и Core 2 Quad, построенные на ядре Core (Conroe/Kentsfield). Эти модели впервые использовали 65-нм техпроцесс и обладали улучшенной производительностью на такт. Модель Intel Core 2 Quad фактически объединяла два двухъядерных кристалла, что давало четыре физических ядра — серьезный прорыв для своего времени.

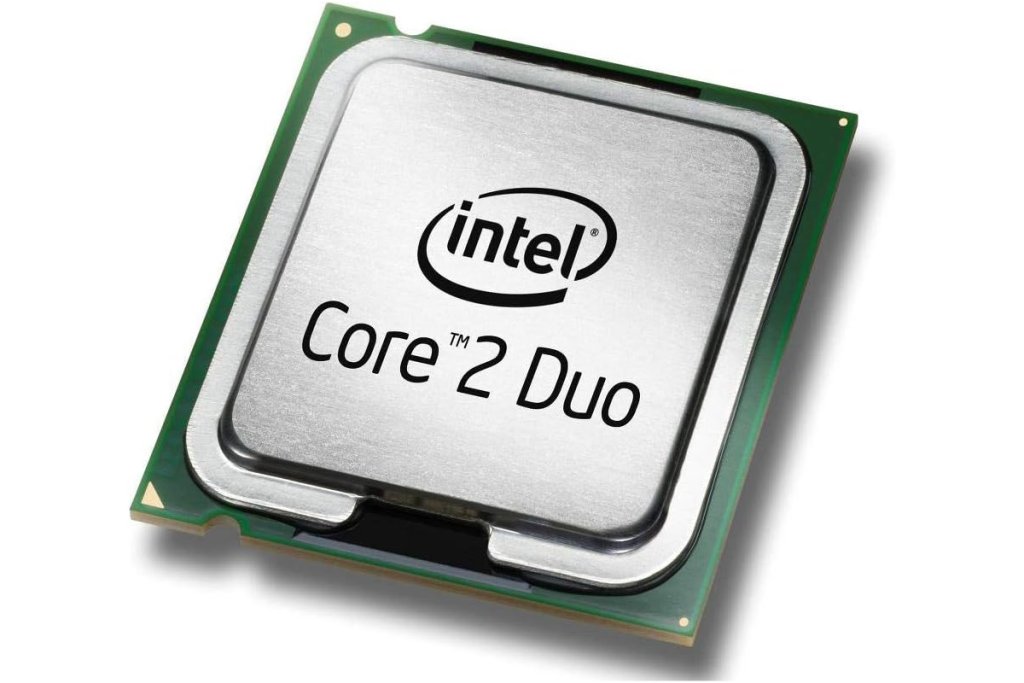

Core 2 Duo

Процессоры Core 2 стали основой для ПК конца 2000-х. Они обеспечивали стабильную работу, поддерживали 64-битные системы и новые наборы инструкций, включая SSE4. Благодаря более короткому конвейеру и увеличенному объему кэша, архитектура Core 2 позволила Intel вернуть лидерство в производительности и энергоэффективности.

Эта серия стала поворотной точкой: инженеры окончательно отказались от идеи «гонки частот» и сделали ставку на умную архитектуру. На базе Core 2 началось развитие современных решений Intel, где ключевыми стали баланс между вычислительной мощностью и тепловыми ограничениями.

Core: Nehalem — 1 поколение

Архитектура Nehalem, представленная в 2008 году, стала фундаментом для всей современной линейки процессоров Intel. В ней впервые появился встроенный контроллер памяти, что позволило отказаться от внешней шины и значительно снизило задержки при работе с оперативкой. Это заметно повысило отзывчивость системы, особенно в многозадачном режиме.

Возвращение технологии Hyper-Threading позволило каждому ядру обрабатывать два потока, улучшая работу приложений, требующих параллельных вычислений. Появилась и новая системная шина QuickPath Interconnect (QPI), заменившая FSB и обеспечившая более быструю передачу данных между ядрами и другими компонентами.

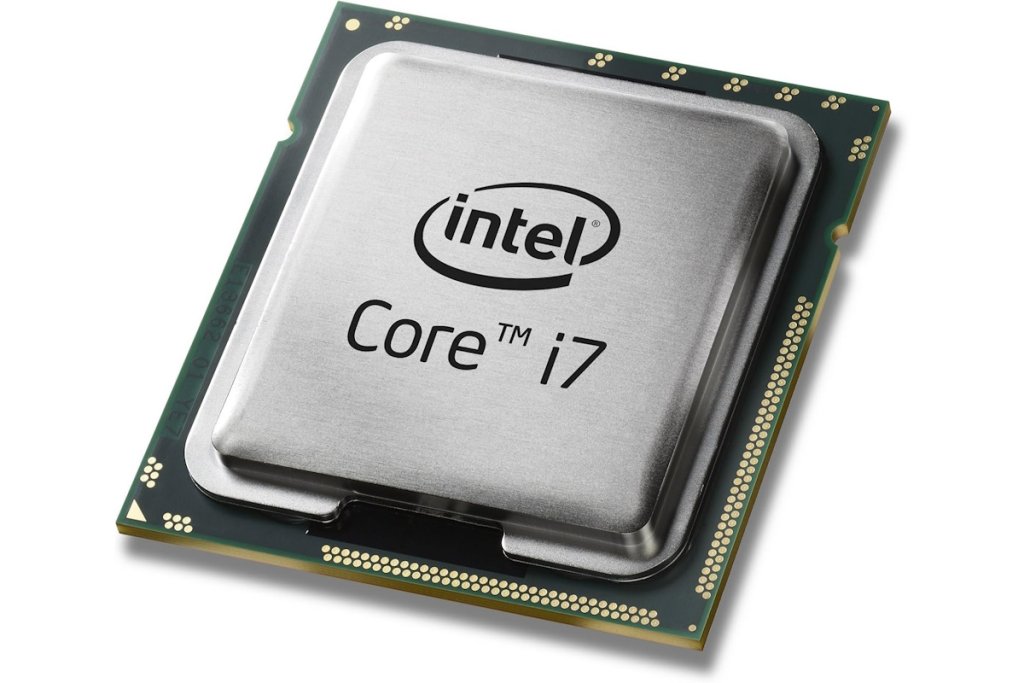

Nehalem

Nehalem также принес поддержку памяти DDR3 и общий кэш третьего уровня (L3), что усилило стабильность под нагрузкой. Тогда же появилась функция Turbo Boost, автоматически повышающая частоту ядер при необходимости. Эти новшества задали направление всей линейке Core i3, i5 и i7.

Intel улучшила Nehalem в 2009 году с помощью платформы LGA1156, что снизило TDP до 95 Вт. Пропускная способность шины DMI выросла до 1 Гбит/с. В 2010 году архитектура была перенесена на технологию 32 нм с максимальным TDP 73 Вт. Этот вариант был представлен с 2 и 6 ядрами и назывался Westmere. Он впервые получил функцию встроенной графики.

Core: Sandy Bridge — 2–3 поколения

Переход от Nehalem к Sandy Bridge в 2011 году стал важным этапом развития архитектуры Intel. Инженеры впервые объединили в одном кристалле центральное и графическое ядра, что уменьшило энергопотребление и повысило эффективность взаимодействия между компонентами. Это решение позволило отказаться от отдельного графического чипа в офисных и домашних компьютерах.

Sandy Bridge также принес новое исполнение микроархитектуры: улучшенный конвейер команд, расширенные возможности Turbo Boost 2.0 и поддержку более быстрой памяти DDR3. Появился новый интерфейс AVX (Advanced Vector Extensions), благодаря которому процессоры начали лучше справляться с вычислительными и мультимедийными задачами.

Sandy Bridge

Процессоры этого поколения отличались высокой энергоэффективностью, а интеграция всех ключевых узлов в единый чип сделала архитектуру компактнее и надежнее. На платформе LGA 1155 Intel выпустил популярные модели, такие как Core i5-2500K и Core i7-2600K, задействующие до 32 ГБ ОЗУ.

В 2012 году архитектура перешла на техпроцесс 22 нм. Это снизило TDP до 77 Вт. Новая версия с названием Ivy Bridge получила возможность поддержки третьего поколения шины PCI-E и более быструю память.

Core: Haswell — 4–5 поколения

Архитектура Haswell была представлена в 2013 году. В ней впервые появился встроенный регулятор напряжения (FIVR), который позволил точнее управлять питанием и снизить нагрев. Улучшения затронули и кэш-память, что ускорило обмен данными между ядрами.

Техпроцесс 22 нм обеспечил меньшее потребление энергии при сохранении производительности, а обновленная графика Intel HD 4600 добавила поддержку DirectX 11.2 и улучшила работу с видео. Появились инструкции AVX2, ускоряющие вычисления в задачах моделирования и рендеринга.

Haswell

Haswell стал универсальным поколением: процессоры этого типа одинаково хорошо подходили и для стационарных ПК, и для ноутбуков.

Core: Skylake и рефайны — 6–10 поколения

Архитектура Skylake, представленная в 2015 году, стала логическим развитием Haswell и шагом к современной платформе Intel. Она была построена на техпроцессе 14 нм и принесла заметные изменения в контроллере памяти, энергопитании и графике. Skylake стал основой для нового сокета LGA 1151, который поддерживал DDR4-память — впервые для массовых процессоров Intel.

Существенно переработали внутренние блоки исполнения команд, улучшили обработку ветвлений и работу кэша. Это позволило добиться более стабильной производительности при одновременной экономии энергии. Кроме того, увеличили мощность встроенной графики.

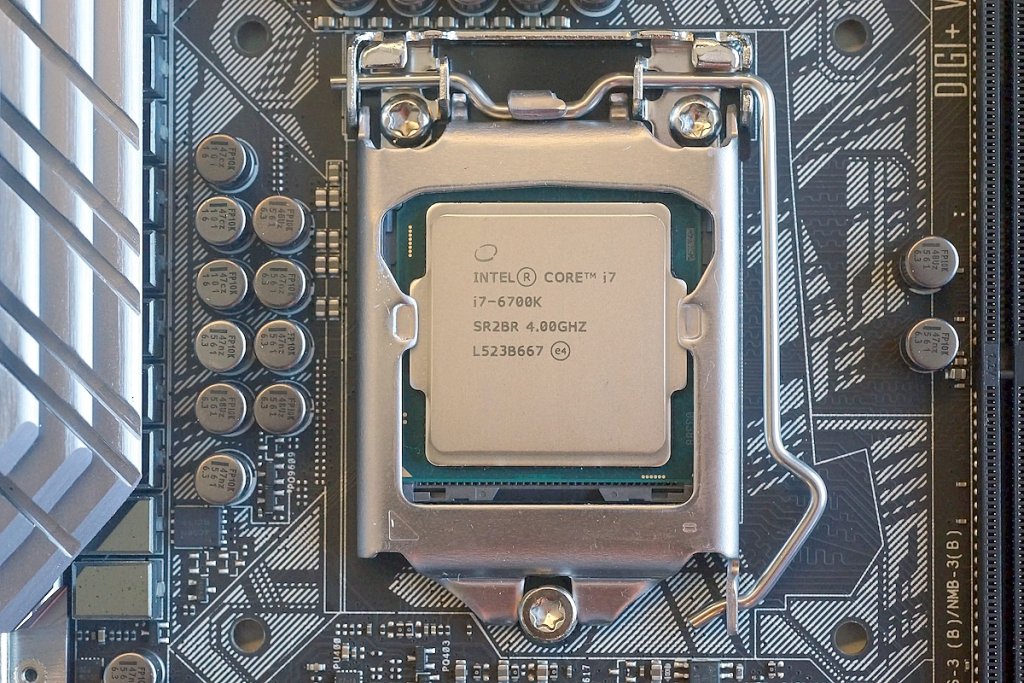

Skylake

Процессоры Skylake получили более гибкое управление частотами, что улучшило работу технологии Turbo Boost. Благодаря этому система могла точнее подстраиваться под нагрузку и держать стабильную температуру.

Архитектура Skylake оказалась настолько удачной, что Intel использовала её с модификациями в течение пяти поколений. Поколения 7–10 (Kaby Lake, Coffee Lake, Coffee Lake Refresh, Comet Lake) строились на том же 14-нм техпроцессе с постепенным увеличением частот и числа ядер, но без кардинальных архитектурных изменений.

Core: Sunny Cove — 10-11 поколение

Архитектура Sunny Cove, представленная в 2018 году, стала частью процессоров Intel десятого поколения. В 11-м поколении использовалась ее модификация Cypress Cove, адаптированная под 14-нм техпроцесс. Это был первый за много лет заметный пересмотр внутренней структуры ядер, направленный на повышение эффективности при работе с многозадачными и ресурсоемкими приложениями. Процессоры с этим ядром производились по 10-нм техпроцессу, что позволило разместить больше транзисторов на той же площади и улучшить тепловые характеристики.

Главное отличие Sunny Cove — расширенная конвейерная архитектура. Она позволила обрабатывать больше инструкций за один такт и ускорила выполнение сложных операций. Также Intel увеличила объем кэша L1 и L2, что сократило задержки при доступе к данным и повысило общую отзывчивость системы.

Sunny Cove

Важным шагом стало добавление инструкций AVX-512, которые повысили производительность в задачах, связанных с вычислениями, шифрованием и обработкой мультимедиа. Одновременно увеличилась пропускная способность памяти и улучшилась работа встроенной графики, основанной на архитектуре Gen11.

Sunny Cove стал основой для процессоров серий Ice Lake и Tiger Lake, обозначив переход Intel к более «умной» оптимизации — не просто росту частот, а улучшению архитектурных механизмов, влияющих на реальную производительность.

Core: Golden Cove и Gracemont — 12–13 поколения

С выходом архитектур Golden Cove и Gracemont в 2021 году Intel перешла на гибридный формат процессоров. Теперь в одном чипе используются два типа ядер:

• Golden Cove — мощные, для ресурсоемких задач;


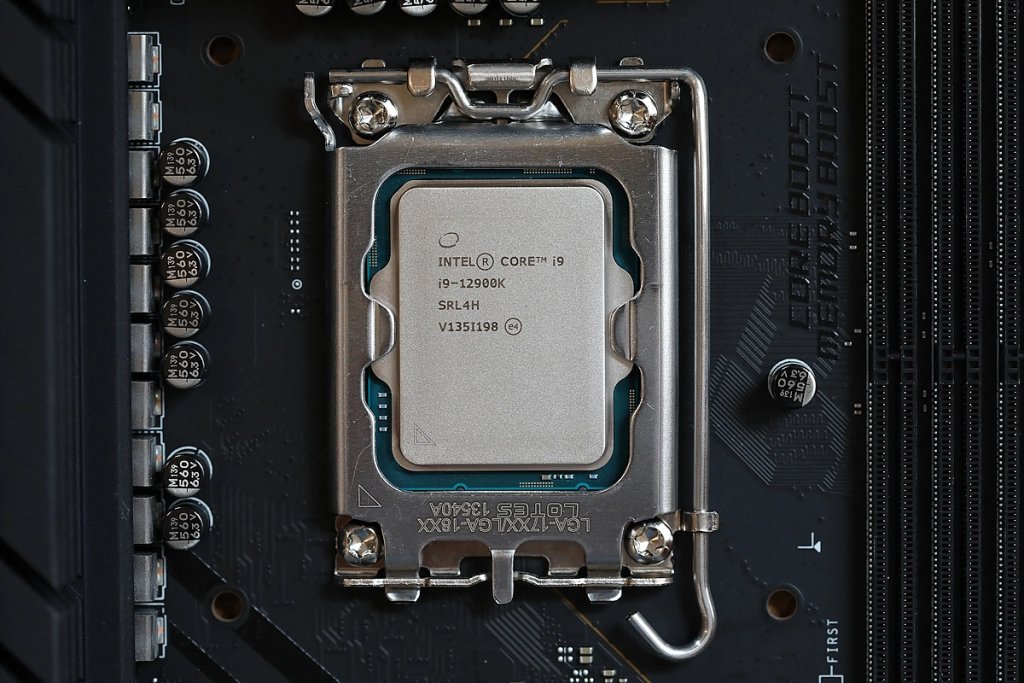

Golden Cove и Gracemont

• Gracemont — экономичные, для фоновых процессов.

Такой подход позволил повысить производительность без увеличения энергопотребления. Управление нагрузкой распределяется автоматически с помощью технологии Intel Thread Director, которая направляет задачи к нужному типу ядер.

Появилась поддержка DDR5 и PCIe 5.0, что сделало процессоры более универсальными и «долгоиграющими». Эти архитектуры легли в основу серий Alder Lake и Raptor Lake, положив начало новому направлению — гибридным CPU с умным распределением ресурсов.

Core: Raptor Lake Refresh — 14 поколение

Raptor Lake Refresh стал обновлением 14-го поколения, сохранив тем же сокет LGA 1700 и поддержку DDR4/DDR5. Основные изменения касаются повышения частот и оптимизации энергопотребления.

Процессоры получили больше энергоэффективных ядер и ускоренный отклик в многозадачных сценариях. Например, Intel Core i9-14900K достигает 6 ГГц в турборежиме — это предел для текущего техпроцесса Intel 7.

Raptor Lake Refresh

Базовые модели также прибавили в частотах и стали стабильнее под нагрузкой. Энергопотребление при этом почти не изменилось, что позволяет использовать прежние системы охлаждения.

Обновление не требует новой материнской платы: достаточно обновить BIOS. Таким образом, Raptor Lake Refresh стал промежуточным шагом между предыдущим поколением и будущими архитектурными изменениями.

Подведем итоги

Развитие процессоров Intel — это история эволюции, в которой каждая архитектура решала задачи своего времени. От первых моделей с архитектурой NetBurst, где упор делался на частоту, компания постепенно перешла к энергоэффективным и сбалансированным решениям.

Выводы:

• каждое поколение Intel — это шаг к лучшему балансу между скоростью и экономичностью;
• современные процессоры поддерживают гибридные конфигурации P- и E-ядер;
• архитектуры после Skylake сделали акцент на энергоэффективности и интеграции функций в один кристалл;
• обратная совместимость сокета LGA 1700 упростила обновление систем;
• прирост частоты в Raptor Lake Refresh стал логичным завершением текущего цикла развития.

Эволюция Intel показывает, что производительность сегодня — это не только частота, но и грамотное распределение задач между ядрами, стабильность под нагрузкой и адаптивность к новым стандартам памяти и интерфейсов.
