Тепловизор для дома: как выбрать и найти все скрытые проблемы

Квартира или дом теряет тепло — чаще всего там, где это не видно невооруженным взглядом. Щели в примыкании окна к стене, нарушение теплоизоляции за гипсокартоном, перегретый контакт в распределительной коробке — все это обнаруживается только при тепловизионном обследовании. Тепловизор для дома превращает невидимое инфракрасное излучение в цветную картину температур — термограмму, — на которой дефекты видны сразу.

Эта статья о том, как выбрать прибор для самостоятельной диагностики, что он реально способен найти и как провести обследование, чтобы результаты были достоверными.

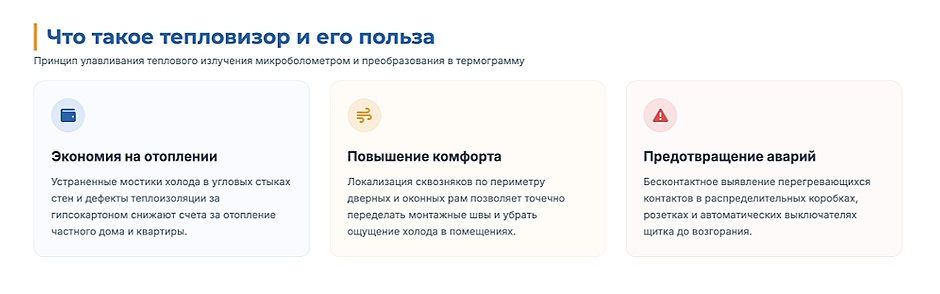

Что такое тепловизор и зачем он нужен в быту

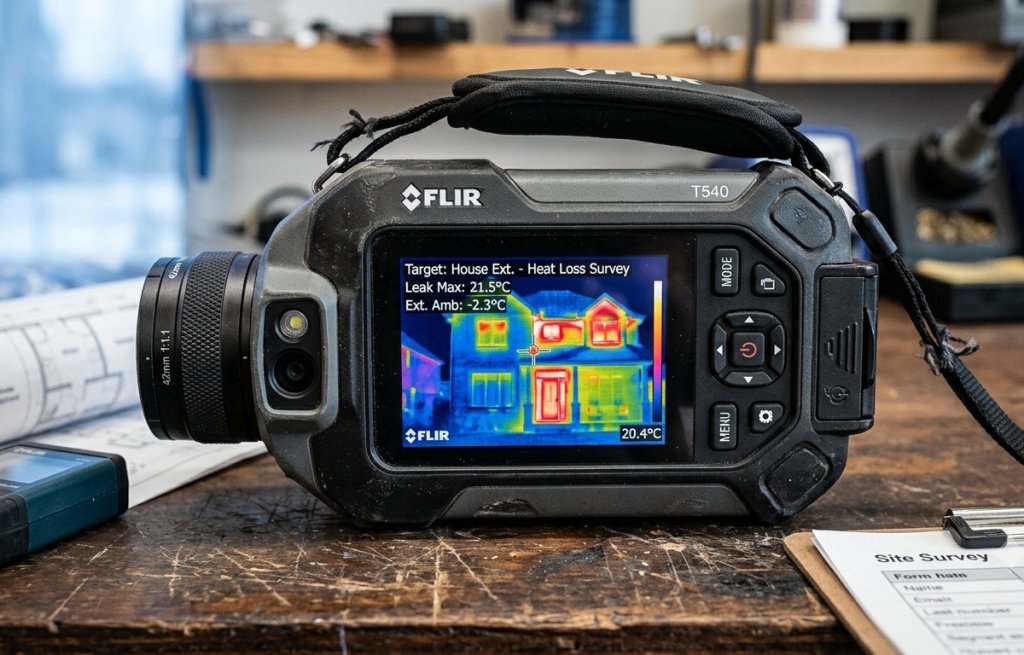

Тепловизор — это прибор, который регистрирует инфракрасное излучение от поверхностей и строит из него видимую картину — термограмму. Каждому значению температуры соответствует определенный цвет: в большинстве палитр горячие зоны отображаются красным и белым, холодные — синим и фиолетовым.

Принцип прост: любой объект с температурой выше абсолютного нуля излучает инфракрасные волны. Тепловизор их улавливает матрицей — неохлаждаемым микроболометром — и превращает разницу интенсивностей в цветное изображение. Это позволяет видеть температурные аномалии там, где обычная камера показывает лишь однородную поверхность.

Для домовладельца это означает три практических выгоды.

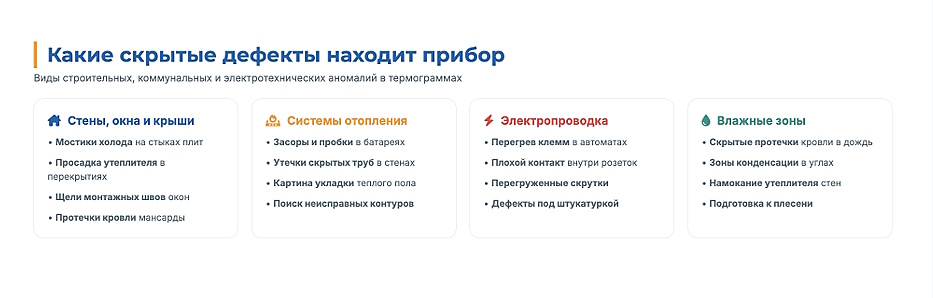

Какие скрытые дефекты находит тепловизор в доме и квартире

Это центральный вопрос. Рассмотрим конкретные типы проблем — что ищет прибор и как это выглядит на термограмме.

Дефекты стен, окон и крыши: ищем утечки тепла

Мостик холода — это участок ограждающей конструкции с повышенной теплопроводностью, через который тепло уходит значительно быстрее, чем через основной материал стены. На термограмме изнутри помещения он выглядит как холодная зона: угол комнаты, шов между панелями, место крепления балконной плиты. Снаружи та же зона будет теплее соседних участков — тепло буквально «вытекает» через нее.

Нарушение теплоизоляции в стенах многоквартирных домов или в утепленных конструкциях частного дома выглядит на термограмме как пятна или полосы пониженной температуры. Если утеплитель намок, сгнил или просел, граница между «рабочим» и поврежденным участком хорошо читается даже при небольшом перепаде температур.

Нарушение герметичности монтажа окон и дверей — одна из самых частых находок. Холодный воздух инфильтрует через щели в монтажном шве и создает характерный шлейф холода на термограмме вдоль откоса или по периметру рамы. Это заметно даже при слабом ветре снаружи.

Дефекты кровли и чердачного перекрытия. Нарушение теплоизоляции кровли или неутепленная зона перекрытия создают пятна пониженной температуры на потолке верхних этажей. В частном доме это часто проявляется в районе мансардного окна или вентиляционного выхода.

Диагностика систем отопления и водоснабжения

Засоры и воздушные пробки в радиаторах хорошо видны: нормально работающий радиатор прогревается относительно равномерно, а если верхняя треть остается холодной — там воздушная пробка. Если радиатор холодный снизу, но горячий сверху — вероятен засор или неправильное подключение.

Утечки в скрытых трубах — труба в стяжке или в стене, дающая течь, охлаждает (или нагревает) поверхность вокруг себя. Тепловизор фиксирует эту аномалию как пятно или полосу контрастной температуры. Это помогает найти место для вскрытия без лишних разрушений.

Трассировка теплого пола — с тепловизором видна полная картина укладки контуров. Если один контур не греет или греет слабее остальных, это сразу заметно на термограмме. Поиск места неисправности, который иначе потребовал бы демонтажа стяжки наугад, занимает несколько минут.

Контроль электропроводки и электрооборудования

Перегрев в электросети всегда предшествует аварии. Слабый контакт в клемме, изношенный автоматический выключатель или неправильно подобранное сечение провода создают нагрев, хорошо различимый на термограмме.

Где искать в первую очередь:

Тепловизионная диагностика электрики особенно важна перед покупкой вторичного жилья или после ремонта с перераспределением нагрузок. Прибор выявляет скрытые дефекты электропроводки бесконтактно, без вскрытия штукатурки.

Обнаружение протечек и скрытой влаги

Влага внутри конструкции меняет ее теплоемкость и теплопроводность. Зоны накопленной влаги медленнее нагреваются и медленнее остывают по сравнению с сухими участками. На термограмме это выглядит как пятна пониженной температуры, которые не объясняются положением радиаторов или окон.

Прибор помогает найти:

Важно понимать: тепловизор не «видит» воду напрямую. Он фиксирует температурную аномалию, которую влага вызывает. Для окончательного подтверждения влажности нужен влагомер.

Как выбрать тепловизор для бытовых задач: ключевые параметры

Приборы разного класса дают принципиально разный результат. Разберем, на что смотреть при выборе — без лишних технических подробностей, только то, что влияет на практический результат.

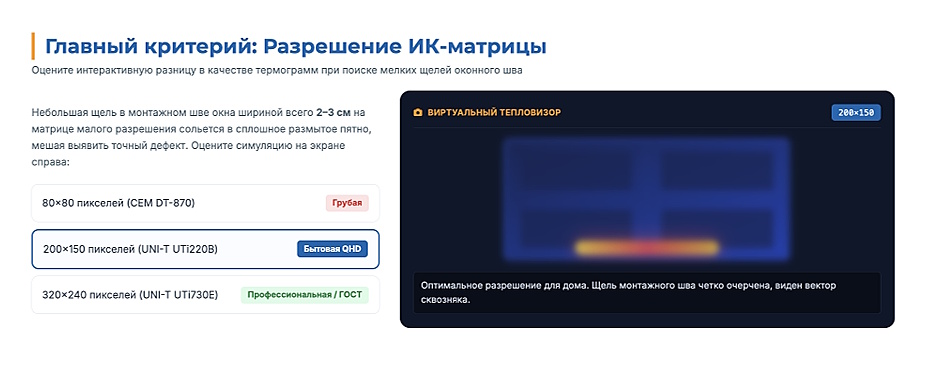

Разрешение ИК-матрицы — главный параметр

Разрешение матрицы (детектора) — это количество пикселей инфракрасного изображения. Именно оно определяет, насколько детально будет видна термограмма и какие дефекты реально различить.

Разница между 80×80 и 160×120 пикселями огромна. Небольшой дефект — например, щель в монтажном шве окна шириной 2–3 см — при низком разрешении сливается с фоном и выглядит как размытое пятно. При разрешении 160×120 и выше тот же дефект четко очерчен.

Ориентир для бытовых задач:

Для самостоятельного обследования квартиры или небольшого частного дома достаточно матрицы 160×120. Если задачи связаны с обследованием электрощитов и поиском мелких дефектов — стоит смотреть на 200×150 и выше. Для официального заключения по ГОСТ Р 54852-2024 требуется матрица не менее 320×240 элементов.

В ассортименте XCOM-SHOP представлены тепловизоры CEM DT-870 с матрицей 80×80 пикселей (NETD 100 мК) и UNI-T UTi220B с матрицей 200×150 пикселей (NETD ≤100 мК). Последний — хороший выбор для тех, кто хочет результат в деталях.

Если результаты обследования планируется использовать для официальных претензий к застройщику или управляющей компании, потребуется прибор с матрицей не менее 320×240 — такое требование установлено ГОСТ Р 54852-2024. В каталоге XCOM-SHOP для этих задач представлен UNI-T UTi730E.

Температурная чувствительность (NETD)

NETD (Noise Equivalent Temperature Difference, или температурная чувствительность) — это минимальная разница температур, которую прибор способен различить. Измеряется в милликельвинах (мК): чем меньше значение, тем лучше.

Например, NETD 100 мК означает, что прибор различает соседние участки с разницей температур от 0,1 °C. Это достаточно для большинства бытовых задач. Для профессиональной диагностики ищут NETD 50 мК и ниже — такие приборы замечают едва видимые аномалии намокания, где перепад температур составляет доли градуса.

При выборе для дома NETD 100 мК — нормальный показатель. Сосредоточьтесь лучше на разрешении матрицы.

Диапазон измеряемых температур и дополнительные функции

Полезные дополнительные функции:

Как правильно провести обследование дома: пошаговая инструкция

Правильно проведенное тепловизионное обследование дает достоверный результат. Неправильно проведенное — красивые картинки, из которых невозможно сделать вывод. Разница — в условиях и методике.

Профессиональная диагностика проводится в соответствии с ГОСТ Р 54852-2024 «Национальный стандарт Российской Федерации. Здания и сооружения. Методы определения показателей теплозащитной оболочки на базе тепловизионного обследования и натурных измерений». Для самостоятельной работы знание стандарта не обязательно, но его ключевые требования стоит учитывать.

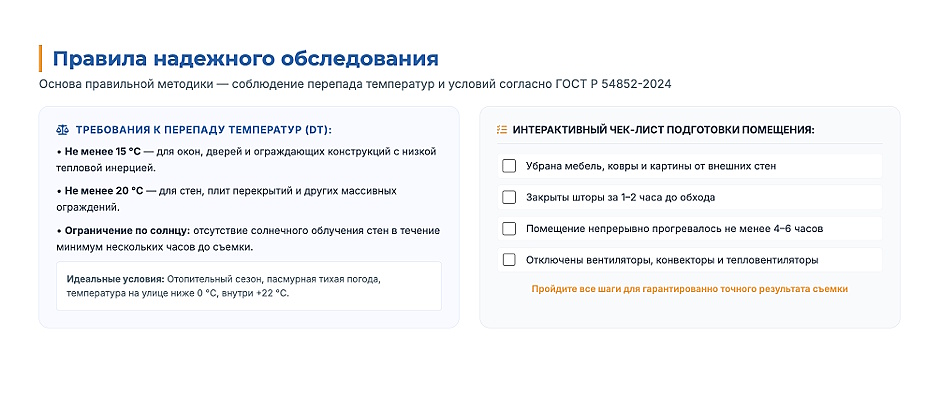

Этап 1: Подготовка к диагностике

Главное условие для выявления утечек тепла — разница температур между улицей и помещением. Согласно ГОСТ Р 54852-2024, для обследования стен и перекрытий перепад должен составлять не менее 20 °C, для окон и конструкций с низкой тепловой инерцией — не менее 15 °C. На практике идеальные условия — это:

Подготовка помещения:

1. Убрать от стен мебель, картины и ковры — они закрывают поверхность и маскируют дефекты.
2. Закрыть шторы за 1–2 часа до обследования — солнечный нагрев стекол даст ложные аномалии.
3. Прогреть помещение не менее 4–6 часов перед съемкой.
4. Отключить тепловые вентиляторы и переносные обогреватели — они создают локальные потоки воздуха.

Летом тепловизор тоже можно использовать — для поиска утечек холода из кондиционируемого помещения. Условия те же: перепад температур не менее 10–15 °C, отсутствие прямого солнечного освещения.

Этап 2: Поэтапный осмотр и интерпретация термограмм

Маршрут обследования изнутри:

1. Углы комнат (горизонтальные и вертикальные стыки стен) — здесь чаще всего образуются мостики холода.
2. Периметр оконных и дверных проемов — нарушение герметичности монтажного шва.
3. Потолок верхних этажей и примыкание к наружным стенам.
4. Пол первого этажа над неотапливаемым подвалом или грунтом.
5. Электрощиток, розетки и распределительные коробки.
6. Радиаторы отопления и трубопроводы.

Как читать термограмму:

Искать нужно аномалии. На равномерно прогретой стене не должно быть ни темных холодных пятен, ни полос. Если они есть — это повод изучить этот участок детальнее.

Коэффициент излучения — параметр, который нужно настроить в зависимости от материала. Разные материалы по-разному излучают тепло: бетон и кирпич имеют коэффициент около 0,9 - 0,95. Металлические поверхности имеют коэффициент излучения 0,1–0,3 — в зависимости от состояния поверхности. Окисленный или окрашенный металл ближе к верхней границе, полированный — к нижней. Если снимать металлическую трубу без коррекции, прибор покажет неверную температуру. Большинство современных тепловизоров позволяют настроить коэффициент излучения вручную.

Чек-лист тепловизионного обследования дома:

1. Проверить условия: температурный перепад не менее 15–20 °C в зависимости от типа конструкции, пасмурно, без прямого солнца.
2. Подготовить помещения: убрать предметы от стен, закрыть шторы, отключить локальные источники тепла.
3. Настроить прибор: выбрать цветовую палитру, выставить коэффициент излучения.
4. Снять периметр помещений: углы, окна, двери, потолок.
5. Проверить электрощиток и узловые точки электропроводки.
6. Осмотреть систему отопления: радиаторы, видимые трубопроводы, теплый пол (при наличии).
7. Зафиксировать аномалии — сделать снимки с привязкой к месту.

Самостоятельная проверка, аренда или вызов специалиста?

Это вопрос соотношения задачи, бюджета и требований к результату.

Купить прибор стоит, если задача повторяется: ежегодный контроль после ремонта, обслуживание нескольких объектов, диагностика электрики в небольшом офисе. Прибор окупается за 2–3 использования по сравнению с вызовом специалиста.

Аренда подходит для однократной проверки нового жилья или квартиры перед покупкой. Хороший вариант, если нужно убедиться в отсутствии крупных дефектов без большого бюджета.

Вызов специалиста-энергоаудитора нужен, когда результаты обследования будут использоваться для официальных претензий к застройщику или управляющей компании. В этом случае заключение составляется в соответствии с ГОСТ Р 54852-2024, и оно имеет юридическую силу. Для личного использования — поверка прибора не требуется.

По вопросам выбора тепловизора для конкретных задач можно обратиться к менеджерам XCOM-SHOP — в каталоге представлены модели CEM, UNI-T и ряд других производителей с доставкой по всей России.

Часто задаваемые вопросы

Чем тепловизор отличается от пирометра?

Пирометр измеряет температуру в одной точке — туда, куда направлен лазер. Тепловизор строит полную карту температур по всему полю зрения — термограмму с тысячами точек одновременно. Это принципиальная разница: пирометр скажет, что в данной точке 18 °C, а тепловизор покажет, что вся нижняя треть стены холоднее остальной поверхности — и именно там нарушена теплоизоляция.

Можно ли проводить обследование летом?

Да, но с оговорками. Для поиска утечек тепла нужен перепад температур снаружи и внутри — минимум 10–15 °C. Летом такой перепад можно получить в помещении с работающим кондиционером: снаружи +30 °C, внутри +18–20 °C. В этом случае логика инвертируется: теплый воздух снаружи будет «проникать» через дефекты теплоизоляции, и тепловизор покажет их как теплые зоны на внутренней поверхности. Для диагностики электропроводки и системы отопления сезон значения не имеет.

Увидит ли тепловизор мышей или других вредителей в стенах?

Теоретически — да, если гнездо достаточно велико и создает заметную температурную аномалию на поверхности стены. Однако это ненадежный способ: небольшие объекты за толстой стеной дают слишком слабый контраст. Тепловизор — это инструмент строительной диагностики, а не охоты на вредителей.

Нужна ли поверка для бытового тепловизора?

Для личного использования — нет. Поверка обязательна только в том случае, если прибор применяется в коммерческой деятельности для составления официальных заключений. CEM DT-870, например, внесен в Государственный реестр средств измерений РФ и может быть поверен при необходимости — но для диагностики собственного жилья это излишне.

Тепловизор для дома — это инструмент, который окупает себя при первом же серьезном найденном дефекте. Утечка тепла в угловой стене, перегретый контакт в щитке или неработающий контур теплого пола — каждая из этих проблем стоит значительно дороже прибора, который ее обнаружит.

Посмотреть доступные модели и уточнить наличие можно в каталоге измерительного оборудования XCOM-SHOP.
