Автоматический выключатель, УЗО или дифавтомат: в чем разница и что выбрать для защиты сети

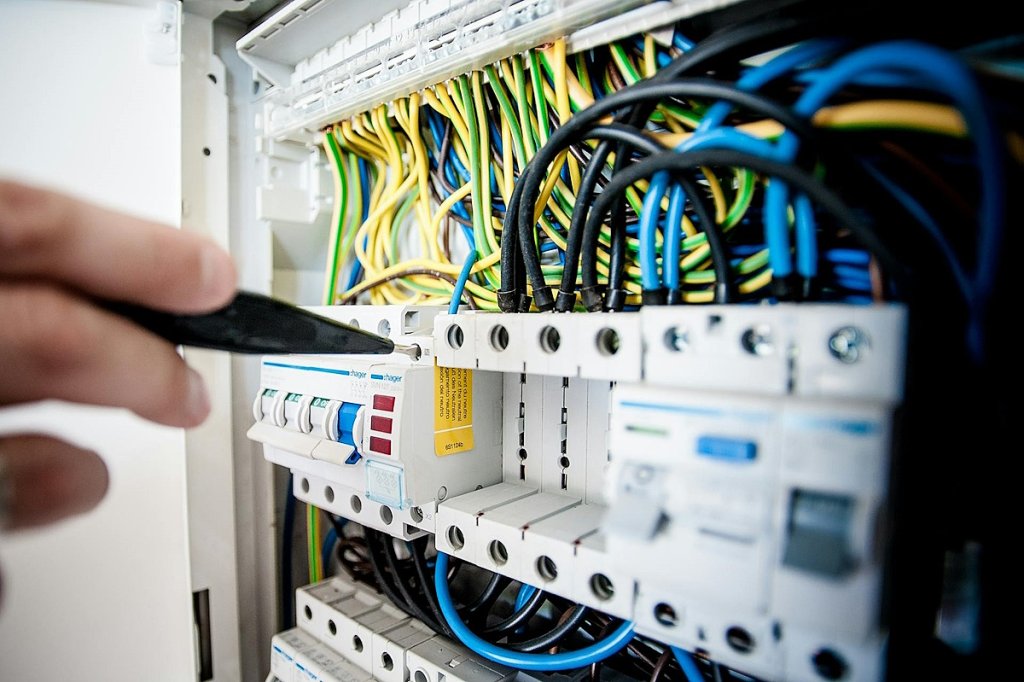

Электрощиток в квартире или доме — это не просто коробка с рубильниками. Это первая линия защиты вашей проводки, бытовой техники и, что важнее всего, жизни людей. Автоматический выключатель, УЗО и дифференциальный автомат — три устройства, которые часто путают между собой, хотя они решают разные задачи. Одно защищает проводку от перегрузки, другое — человека от поражения током, третье совмещает обе функции.

При этом даже правильно собранный щиток не дает полной защиты для чувствительной электроники. Компьютеры, серверы и другая IT-техника требуют дополнительного уровня защиты — от скачков напряжения и импульсных помех. Здесь в игру вступают источники бесперебойного питания и сетевые фильтры.

Сравнение: ключевые отличия автомата, УЗО и дифавтомата

Чтобы не путаться в терминах, сначала посмотрим на главные различия в виде таблицы. Это поможет быстро понять, какое устройство для чего нужно.

Главный вывод из таблицы: автоматический выключатель защищает проводку, УЗО защищает людей, дифавтомат делает и то, и другое.

Разбираем каждое устройство: функции и принцип работы

Что такое автоматический выключатель и его назначение

Автоматический выключатель — это защитник вашей электропроводки и подключенного оборудования. Его задача — отключить питание при двух типах аварийных ситуаций:

Перегрузка сети. Включили одновременно чайник, микроволновку, обогреватель и утюг в одну розеточную группу. Суммарный ток превысил допустимый для проводки. Тепловой расцепитель внутри автомата (биметаллическая пластина) нагревается и через некоторое время разрывает цепь.

Короткое замыкание. Где-то в проводке произошло прямое соединение фазы и нуля — ток мгновенно возрастает до сотен ампер. Электромагнитный расцепитель срабатывает за доли секунды, предотвращая возгорание проводки.

На корпусе автоматического выключателя указан номинальный токv (например, 16А) — это максимальный ток, который устройство может пропускать длительное время без срабатывания. Также есть буквенная характеристика (B, C или D), определяющая чувствительность к токам короткого замыкания. Для квартир и домов чаще всего используется характеристика C.

При этом автомат не реагирует на токи утечки — те миллиамперы, которые могут протечь через тело человека при касании поврежденного корпуса прибора. Для защиты людей нужно УЗО.

Что такое УЗО (устройство защитного отключения) и как оно работает

УЗО, или устройство защитного отключения (по стандарту называется ВДТ — выключатель дифференциального тока), защищает человека от поражения электрическим током. Принцип работы основан на измерении разности токов в фазном и нулевом проводниках.

В нормальной ситуации ток, который пошел по фазному проводу к прибору, полностью возвращается обратно по нулевому проводу. Внутри УЗО стоит дифференциальный трансформатор с двумя катушками. Токи в этих катушках создают магнитные поля, которые при равенстве токов взаимно уничтожаются.

Но если где-то происходит утечка тока — например, человек коснулся поврежденного корпуса стиральной машины, находящейся под напряжением, — то по фазе идет больший ток, чем возвращается по нулю. Разница (дифференциальный ток) вызывает срабатывание УЗО, и цепь размыкается за 0,02-0,03 секунды. Этого времени недостаточно для серьезного поражения человека.

Ключевой параметр УЗО — ток утечки, при котором происходит срабатывание. Для защиты людей используются устройства с током утечки 10 мА или 30 мА. Устройство на 10 мА ставится для влажных помещений (ванная, баня), на 30 мА — для розеточных групп в жилых комнатах.

Критически важно: УЗО не защищает от перегрузки сети и короткого замыкания. Поэтому его всегда устанавливают последовательно с автоматическим выключателем. Сначала автомат, потом УЗО.

Что такое дифавтомат (АВДТ) и его функции

Дифференциальный автомат, или АВДТ (автоматический выключатель дифференциального тока), — это устройство «2 в 1». Он совмещает функции автоматического выключателя и УЗО в одном корпусе.

Внутри дифавтомата есть:

• Тепловой расцепитель для защиты от перегрузки
• Электромагнитный расцепитель для защиты от короткого замыкания
• Дифференциальный трансформатор для защиты от тока утечки

Благодаря этому одно устройство защищает и проводку, и людей. Дифавтомат удобен при ограниченном пространстве в электрощитке: он занимает 2 модуля на DIN-рейке, тогда как связка «автомат + УЗО» занимает 3 модуля (1 + 2).

Но есть нюанс: если дифавтомат сработал, сразу не понять, что именно произошло — перегрузка, короткое замыкание или утечка тока. Это усложняет диагностику неисправности. В связке «автомат + УЗО» причина срабатывания очевидна: отключился автомат — проблема в перегрузке или КЗ, отключилось УЗО — утечка тока.

Как читать маркировку: номинальный ток и ток утечки

На корпусе любого защитного устройства есть маркировка с ключевыми параметрами. Разберем, что означают цифры и буквы:

Номинальный ток (In) — указывается в амперах (А). Это максимальный ток, который устройство может пропускать длительное время. Типичные значения для квартир: 10А, 16А, 25А, 32А. Выбор зависит от нагрузки на линию и сечения проводки.

Ток утечки (IΔn) — указывается в миллиамперах (мА) только на УЗО и дифавтоматах. Типичные значения: 10 мА (для влажных помещений), 30 мА (для розеточных групп), 100 мА или 300 мА (противопожарное УЗО для всей квартиры).

Характеристика срабатывания (B, C, D) — указывается только на автоматах и дифавтоматах. Определяет порог мгновенного срабатывания при коротком замыкании. Характеристика C (от 5 до 10-кратного номинального тока) используется в 90% бытовых установок.

Пример маркировки дифавтомата: C16 30mA

• C — характеристика срабатывания
• 16 — номинальный ток 16А
• 30mA — ток утечки 30 миллиампер

Пример маркировки УЗО: 25A 30mA

• 25 — номинальный ток 25А (максимум, который выдержит УЗО, но не защита от перегрузки!)
• 30mA — ток утечки 30 миллиампер

Ключевое отличие: у УЗО перед цифрой тока нет буквы C, B или D, у дифавтомата — есть.

Что лучше и когда выбрать: УЗО + автомат или дифавтомат?

Оба варианта обеспечивают полную защиту — и от перегрузки, и от тока утечки. Выбор зависит от конкретной ситуации и приоритетов.

#RELATED_PRODUCTS#

Сценарий 1: Максимальная надежность и удобство диагностики (Связка АВ + УЗО)

Связка «автоматический выключатель + УЗО» — это классическая схема подключения, которую предпочитают опытные электрики. Главное преимущество — прозрачность диагностики.

Если сработал автомат — ищите перегрузку в линии или короткое замыкание в проводке. Если сработало УЗО — проблема в токе утечки: где-то повреждена изоляция, или один из приборов начал «пробивать» на корпус.

Еще один плюс — экономия при сборке щитка. Одно УЗО на 40А с током утечки 30 мА можно поставить на группу из 3-4 автоматов (освещение, розетки кухни, розетки комнат). Таким образом, вместо четырех дифавтоматов вы ставите одно УЗО и четыре автомата. Это дешевле и занимает меньше места: 6 модулей вместо 8.

Схема подключения:

Вводной автомат → Счетчик → УЗО 40А 30мА → Автомат 16А (розетки кухни) → Автомат 10А (освещение) → Автомат 16А (розетки комнат)

Эта схема подключения подходит для большинства квартир и частных домов.

Сценарий 2: Экономия места и простота монтажа (дифавтомат)

Дифавтомат — оптимальное решение, когда нужно защитить отдельную линию, а места в электрощитке мало. Типичные случаи:

• Старый щиток в хрущевке, куда физически не влезет связка из автомата и УЗО
• Отдельная линия для стиральной машины, бойлера или кондиционера
• Розетка на балконе или в гараже
• Временная линия, которую не хочется интегрировать в общую схему

Монтаж дифавтомата проще: подвели фазу и ноль на вход, сняли с выхода — готово. Не нужны перемычки между автоматом и УЗО, не нужна нулевая шина.

Схема установки дифавтомата:

Вводной автомат → Счетчик → Дифавтомат C16 30мА → Стиральная машина

Это локальное решение для защиты конкретного прибора без пересборки всего щитка.

Сценарий 3: Вопрос бюджета

По стоимости один дифавтомат часто сопоставим или даже дороже связки «автомат + УЗО» того же производителя. Но если ставить одно УЗО на группу автоматов, то связка становится значительно выгоднее.

Пример расчета (примерные цены):

• Автомат 16А: 250₽
• УЗО 40А 30мА: 1200₽
• Дифавтомат C16 30мА: 1600₽

Для защиты трех линий:

• Три дифавтомата: 1600₽ × 3 = 4800₽ (6 модулей)
• Одно УЗО + три автомата: 1200₽ + 250₽ × 3 = 1950₽ (5 модулей)

Экономия — почти 3000₽. При этом связка «УЗО + автоматы» занимает даже меньше места.

Дополнительная защита: нужен ли ИБП, если есть автоматы и УЗО?

Автоматический выключатель, УЗО и дифавтомат защищают от «грубых» проблем в электросети: перегрузки, короткого замыкания и утечки тока. Но есть другой класс угроз, с которыми эти устройства не справляются — скачки напряжения, просадки и импульсные помехи. Для современной компьютерной техники, серверов и дорогой электроники эти угрозы критичны.

Угрозы, от которых не спасает щиток

Кратковременные скачки напряжения. В сети может быть не 220В, а 250В или даже 270В в течение нескольких секунд. Автомат не среагирует — формально это не перегрузка. Но блок питания компьютера или телевизора может выйти из строя.

Просадки напряжения. Включили мощную нагрузку в соседней квартире (сварочный аппарат, компрессор) — напряжение просело до 180В. Компьютер может перезагрузиться, жесткий диск — повредиться при внезапном отключении.

Высокочастотные помехи. Импульсные блоки питания, энергосберегающие лампы, частотные преобразователи — все это создает помехи в сети. Для обычных приборов не критично, но для серверов и профессионального оборудования может вызывать сбои.

Полное отключение электричества. Автомат и УЗО отключат питание мгновенно при аварии, но не дадут времени корректно завершить работу компьютера. Результат — потеря данных, повреждение файловой системы.

Второй эшелон защиты: ИБП и сетевые фильтры

Источник бесперебойного питания (ИБП) — это комплексное решение для защиты критически важного оборудования. Он выполняет сразу несколько функций:

• Стабилизация напряжения. ИБП корректирует скачки и просадки, поддерживая стабильные 220В на выходе.
• Фильтрация помех. Внутренние фильтры отсекают высокочастотные импульсы и наводки.
• Автономная работа. При полном отключении электричества ИБП переключается на батарею, давая 5-30 минут (в зависимости от модели) для корректного завершения работы.

Для домашнего компьютера достаточно ИБП мощностью 600-1000 ВА. Для игрового ПК с мощной видеокартой — 1200-1500 ВА. Для серверов и рабочих станций — от 2000 ВА и выше.

Сетевые фильтры — более простое решение для борьбы с импульсными помехами и небольшими скачками напряжения. Они не дают автономного питания, но защищают от большинства сетевых помех. Подходят для телевизоров, принтеров, роутеров и другой неответственной техники.

В каталоге XCOM-SHOP представлен широкий выбор источников бесперебойного питания и сетевых фильтров для надежной защиты вашего оборудования. По вопросам подбора ИБП под конкретную конфигурацию компьютера можно обратиться к менеджерам XCOM-SHOP.

FAQ: Частые вопросы о защитной автоматике

Как часто нужно проверять УЗО и дифавтомат кнопкой «Тест»?

Производители рекомендуют проверять УЗО и дифавтомат раз в месяц. Нажмите кнопку «Тест» — устройство должно мгновенно отключиться. Если этого не происходит, УЗО неисправно и требует замены. Кнопка «Тест» имитирует ток утечки, проверяя работоспособность дифференциального трансформатора.

Что делать, если УЗО или дифавтомат постоянно срабатывает?

Частые срабатывания — признак реальной утечки тока в проводке или в одном из подключенных приборов. Отключите все приборы из розеток. Если УЗО не срабатывает — проблема в одном из приборов. Подключайте их по очереди, пока не найдете виновника. Если УЗО срабатывает даже без нагрузки — проблема в проводке, нужна диагностика электриком.

Можно ли на одну группу розеток ставить УЗО, а на другую — дифавтомат?

Да, это нормальная практика. В одном электрощитке могут соседствовать разные схемы защиты. Главное — чтобы каждая линия была защищена и от перегрузки/короткого замыкания, и от тока утечки (либо связкой УЗО + автомат, либо дифавтоматом).

Почему УЗО не защищает от перегрузки сети?

УЗО измеряет только разность токов между фазой и нулем. При перегрузке или коротком замыкании токи в фазе и нуле одинаковые (просто очень большие), поэтому УЗО не видит проблемы. Для защиты от перегрузки нужен автоматический выключатель.

Установка УЗО без заземления — есть ли смысл?

Да, УЗО работает и без заземления. Если человек коснется корпуса прибора под напряжением, ток пойдет через тело в землю (или в другой заземленный предмет), и УЗО зафиксирует утечку. Но с заземлением уровень защиты выше: в случае пробоя изоляции ток сразу уйдет на заземляющий провод, УЗО отключит линию до того, как кто-то коснется корпуса.

Заключение: создаем эшелонированную систему защиты

Автоматический выключатель дифференциального тока, устройство защитного отключения и автомат — это три устройства с разным назначением. Автомат защищает проводку от перегрузки и короткого замыкания. УЗО защищает жизнь и здоровье людей от поражения электрическим током. Дифавтомат совмещает обе функции в одном корпусе.

Правильная защита электросети — это двухуровневая система. Первый уровень (электрощиток) — автоматы, УЗО или дифавтоматы, которые обеспечивают базовую безопасность сети и людей по правилам ПУЭ. Второй уровень (локальная защита) — источники бесперебойного питания и сетевые фильтры для защиты дорогой и чувствительной техники от скачков напряжения и помех.

Такая схема подключения гарантирует максимальную надежность вашей электросети и долговечность оборудования.
