PoE-коммутатор для IP-камер и Wi-Fi: как рассчитать бюджет питания и не ошибиться

Монтажник протянул кабели к восьми камерам, подключил всё к новому PoE-коммутатору — и четыре камеры не запустились. Коммутатор исправен, кабели целы, камеры рабочие. Проблема в другом: суммарное потребление устройств превысило бюджет мощности коммутатора. Именно такая ошибка — самая частая при построении систем видеонаблюдения и беспроводных сетей на базе PoE.

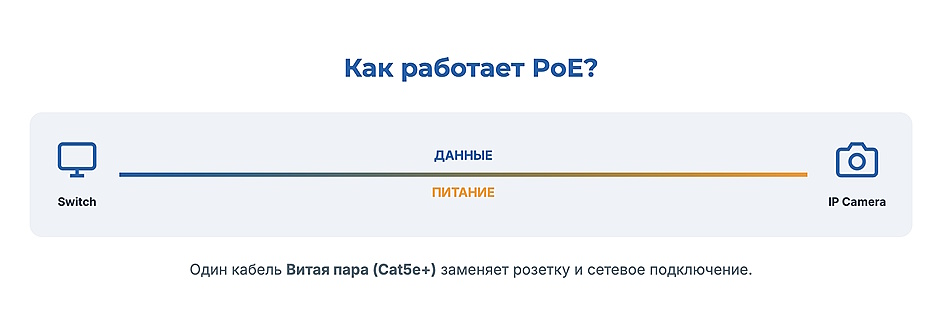

PoE-коммутатор (Power over Ethernet switch) — это сетевое устройство, которое передаёт электрическое питание и данные одновременно по одному кабелю витая пара категории Cat5e и выше. Подключаете IP-камеру или точку доступа Wi-Fi одним патч-кордом — и устройство получает и питание, и сетевое соединение. Никаких отдельных блоков питания, никаких дополнительных розеток рядом с камерой под потолком или на улице.

Это решает реальную монтажную проблему: проложить один кабель витая пара технически и финансово значительно проще, чем два — особенно при скрытой прокладке, на улице, на высоте или в труднодоступных местах.

Бюджет мощности PoE: главный параметр при выборе коммутатора

Бюджет мощности PoE (Power Budget) — это суммарная мощность в ваттах, которую коммутатор способен одновременно отдать всем подключённым устройствам через PoE-порты. Это не мощность на один порт, а общий «резервуар» энергии для всей системы.

Пример: коммутатор с 8 PoE-портами и бюджетом мощности 65 Вт. Мощность на каждый порт — до 30 Вт (стандарт PoE+). Но одновременно все 8 портов не смогут выдать по 30 Вт — суммарно доступно только 65 Вт. Распределите их как угодно между подключёнными устройствами, но не превышайте этот лимит.

Именно бюджет мощности — первое, что нужно рассчитать до покупки коммутатора. Этот параметр всегда указывается в технических характеристиках модели: ищите строку «PoE Power Budget», «Total PoE Power» или «Суммарная мощность PoE».

Как рассчитать бюджет питания PoE: пошаговый алгоритм

Шаг 1: Составьте список всех PoE-устройств

Перечислите все устройства, которые будут получать питание от коммутатора. Не только те, что планируете подключить сейчас, но и те, которые появятся в ближайшие 1–2 года. Добавить новое устройство и обнаружить, что бюджет исчерпан — значит снова менять коммутатор или мириться с ограничениями.

Типичный список для небольшого объекта:

• IP-камеры (уличные, внутренние, купольные, PTZ)
• Точки доступа Wi-Fi
• IP-телефоны
• Контроллеры СКУД (система контроля и управления доступом)
• IP-домофоны

Шаг 2: Определите потребляемую мощность каждого устройства

Мощность потребления указывается в ваттах (Вт / W) в технической документации (datasheet) к устройству. Искать её нужно на сайте производителя, на упаковке или в разделе «Электрические характеристики» / «Power Consumption» в официальных спецификациях.

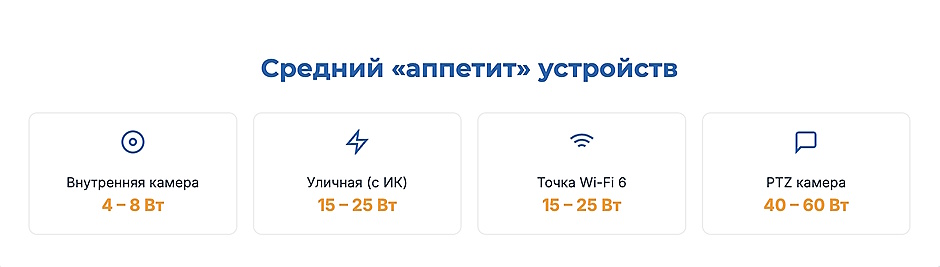

Если datasheet недоступен, ориентируйтесь на типичные значения:

Значения из таблицы — ориентировочные. Всегда проверяйте datasheet конкретной модели: потребление одной и той же категории устройств у разных производителей может отличаться вдвое.

Шаг 3: Суммируйте мощность и добавьте запас 20–30%

Сложите потребляемую мощность всех устройств из списка. Полученная сумма — минимальный бюджет мощности, который вам нужен. Но покупать коммутатор «впритык» нельзя.

Почему нужен запас:

Пиковые нагрузки. ИК-подсветка камеры ночью потребляет значительно больше, чем днём. Обогреватель в PTZ-камере включается при низкой температуре и добавляет несколько ватт к базовому потреблению.

Потери в кабеле витая пара. На длинных линиях (80–100 м) падение напряжения приводит к тому, что коммутатор выдаёт больше тока для компенсации, фактически тратя больше ватт бюджета.

Расширение системы. Запас позволяет добавить 1–2 устройства без замены коммутатора.

Рекомендуемый запас: 25–30% от расчётной суммы. Умножьте итог на 1,25–1,30 — это и есть минимальный бюджет мощности коммутатора, который нужно искать в технических характеристиках.

Практический пример расчёта бюджета питания

Задача: построить систему видеонаблюдения и беспроводную сеть в офисном здании.

Список устройств:

• 6 уличных IP-камер с ИК и обогревом — по 18 Вт каждая
• 4 внутренних купольных IP-камеры — по 8 Вт каждая
• 3 корпоративные точки доступа Wi-Fi 6 — по 20 Вт каждая

Расчёт: Уличные камеры: 6 × 18 = 108 Вт Купольные камеры: 4 × 8 = 32 Вт Точки доступа: 3 × 20 = 60 Вт

Итого без запаса: 108 + 32 + 60 = 200 Вт

Добавляем запас 25%: 200 × 1,25 = 250 Вт

Вывод: нужен PoE-коммутатору с бюджетом мощности не менее 250 Вт, поддержкой стандарта 802.3at (PoE+) на портах для камер с обогревом и точек доступа, и не менее 13 PoE-портов (плюс запасные для расширения).

В данном случае оптимальным выбором станет управляемый коммутатор на 16 или 24 порта с бюджетом PoE 370 Вт и поддержкой PoE+ на всех портах.

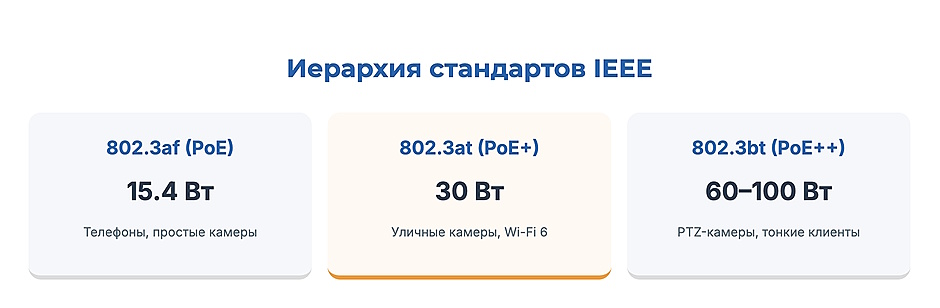

Стандарты PoE: как обеспечить совместимость устройств

Стандарты PoE определяют, сколько ватт можно подать на один порт. Коммутатор и подключаемое устройство должны поддерживать совместимые стандарты — иначе устройство либо не запустится, либо получит меньше мощности, чем требуется.

Разница между мощностью «на порт» и мощностью «у устройства» объясняется потерями в кабеле: часть ватт рассеивается при передаче по витой паре, до устройства доходит меньше.

Стандарты обратно совместимы снизу вверх: PoE+-порт (802.3at) может питать устройство стандарта PoE (802.3af), выдавая ему ровно столько, сколько нужно. Но PoE-порт (802.3af) не сможет нормально запитать устройство, которому нужны 25 Вт по стандарту PoE+.

Пассивное PoE — нестандартная технология, при которой питание подаётся на порт постоянно без предварительного «рукопожатия» с устройством. Используется в бюджетном оборудовании ряда производителей (Ubiquiti airMAX старых поколений, некоторые китайские коммутаторы). Пассивное PoE несовместимо со стандартными активными PoE-устройствами и может их повредить. При покупке коммутатора убедитесь, что он использует активное PoE по стандартам IEEE.

Частые ошибки при подборе PoE-коммутатора

1. Покупка «впритык» по бюджету мощности

Расчётная нагрузка — 58 Вт, куплен коммутатор с бюджетом 60 Вт. Летом всё работает. Зимой включаются обогреватели уличных камер — нагрузка вырастает до 75 Вт, коммутатор начинает отключать порты. Решение: всегда закладывайте запас 25–30%, а лучше 40% если оборудование работает в сложных климатических условиях.

2. Путаница между бюджетом мощности и мощностью на порт

Коммутатор с заявленными «30 Вт на порт» и бюджетом 65 Вт физически не может одновременно выдавать 30 Вт на каждый из 8 портов — суммарно доступно только 65 Вт. Эта путаница особенно часто встречается при чтении маркетинговых описаний. Всегда смотрите оба параметра в технических характеристиках (datasheet) одновременно.

3. Игнорирование потерь мощности на длинных кабелях

Стандартная максимальная длина кабеля витая пара — 100 метров. На дистанции 80–100 метров потери напряжения в кабеле существенны: коммутатор компенсирует их, отдавая больший ток и расходуя больше ватт из бюджета. При использовании кабеля с омедненным алюминиевым сердечником (CCA) вместо чистой меди потери возрастают ещё сильнее — такой кабель имеет более высокое активное сопротивление. Для линий длиннее 60–70 метров используйте только медный кабель Cat5e/Cat6 и закладывайте дополнительный запас в бюджет.

4. Неверный выбор стандарта PoE

Подключение PTZ-камеры с обогревом (40 Вт) к порту стандарта 802.3af (максимум 15,4 Вт) — камера не запустится или будет работать нестабильно, периодически перезагружаясь. Перед покупкой коммутатора определите максимально мощное устройство в сети и убедитесь, что каждый порт поддерживает нужный стандарт.

5. Выбор неуправляемого коммутатора для крупной системы

Неуправляемый свитч не позволяет приоритизировать трафик, выделять VLAN для камер и управленческой сети, ограничивать полосу на порт. В небольших системах это не критично. При наличии 10+ камер и нескольких точек доступа Wi-Fi отсутствие управления создаёт проблемы с качеством видеопотока и безопасностью сети.

Другие критерии выбора PoE-коммутатора

Управляемый (Managed) или неуправляемый (Unmanaged)

Неуправляемый коммутатор — самый простой вариант: подключили кабели, устройства заработали. Нет никаких настроек, нет веб-интерфейса, нет возможности что-либо изменить. Подходит для небольших систем (2–8 камер) в простых сетях, где не нужна сегментация трафика и мониторинг.

Управляемый коммутатор — имеет веб-интерфейс (и нередко CLI — командную строку) для настройки. Даёт возможность:

• настроить VLAN — изолировать трафик камер от офисной сети;
• настроить QoS (Quality of Service) — приоритизировать видеопоток, чтобы он не «забивался» другим трафиком;
• мониторить состояние портов, статистику трафика, статус PoE-питания;
• удалённо перезагрузить конкретный PoE-порт (и подключённую к нему камеру) без физического доступа к коммутатору;
• настроить зеркалирование трафика для диагностики.

Управляемый коммутатор нужен при наличии 10+ устройств, смешанной сети (камеры + Wi-Fi + офисные ПК), требований к безопасности или удалённому управлению. Разница в цене между управляемым и неуправляемым коммутатором одного уровня — как правило, 30–60%.

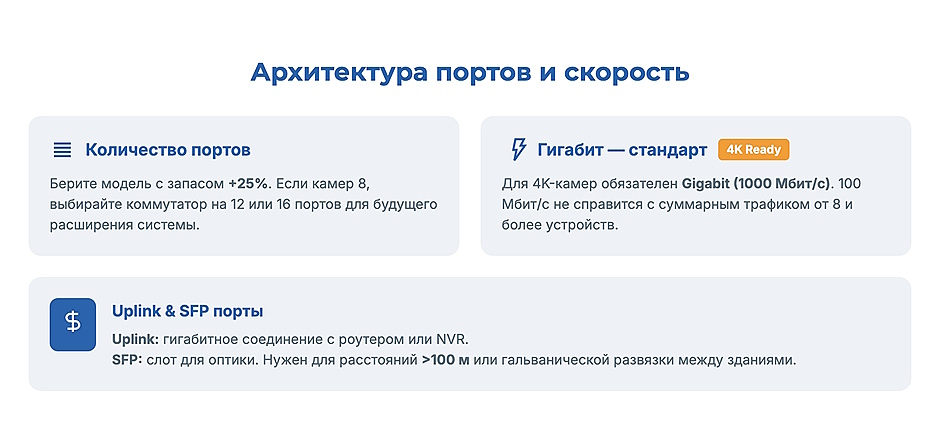

Количество и скорость портов

Минимальное количество PoE-портов — по числу ваших устройств плюс 20–30% запас для расширения. Если сейчас 8 камер — берите коммутатор на 12 или 16 PoE-портов.

Скорость портов: Fast Ethernet (100 Мбит/с) устарел для современных систем. IP-камера в разрешении 4K генерирует поток 8–16 Мбит/с, однако при наличии 8 таких камер суммарный трафик составит 64–128 Мбит/с — и при подключении нескольких устройств к одному Fast Ethernet порту через дополнительный свитч возникнут перегрузки. Gigabit Ethernet (1000 Мбит/с) — актуальный стандарт для всех новых инсталляций.

Uplink-порты — порты для подключения коммутатора к вышестоящей сети (к роутеру, основному коммутатору, NVR). Убедитесь, что uplink-порты гигабитные.

SFP-порт — слот для оптического трансивера (модуля). Позволяет подключить коммутатор к другому устройству по оптоволоконному кабелю вместо витой пары. Это важно, когда расстояние между коммутаторами превышает 100 метров (предел для витой пары), или когда нужна гальваническая развязка (например, при подключении оборудования в разных зданиях). SFP-порт в связке с оптическим трансивером поддерживает дистанции от 500 метров до нескольких десятков километров в зависимости от типа оптоволокна и трансивера.

Длина и качество кабеля витая пара

Стандарт IEEE 802.3 определяет максимальную длину сегмента витой пары — 100 метров. Это включая патч-корды на обоих концах. На практике для PoE-питания, особенно мощных устройств, рекомендуется не превышать 80–90 метров.

Категория кабеля: Cat5e — минимум для PoE, поддерживает Gigabit Ethernet и все стандарты PoE. Cat6 — лучше подходит для PoE++ (802.3bt) из-за меньшего сопротивления жил и, как следствие, меньших потерь мощности. Cat6A — оптимальный выбор для высоконагруженных систем.

Материал жил: только чистая медь (CCA — нет). Кабели с омедненным алюминием (CCA — Copper Clad Aluminum) имеют сопротивление в 1,5–2 раза выше, чем медные. При PoE-передаче это означает пропорционально большие потери напряжения. Устройство может не запуститься или работать нестабильно, особенно на линиях длиннее 50–60 метров.

Патч-панель и организация кабельной инфраструктуры

При построении структурированной кабельной системы (СКС) PoE-коммутатор обычно размещается в коммутационном шкафу вместе с патч-панелью. Патч-панель — пассивное устройство с разъёмами RJ-45, к которому с одной стороны подходят кабели от всех точек (камер, точек доступа), а с другой стороны короткими патч-кордами она соединяется с портами коммутатора.

Патч-панель решает несколько задач:

Порядок и документация. Каждый порт патч-панели соответствует конкретной точке подключения — это упрощает администрирование и устранение неисправностей.

Защита портов коммутатора. Патч-панель принимает на себя механическую нагрузку при частых переключениях, порты коммутатора остаются нетронутыми.

Гибкость. Изменить подключение устройства к другому порту коммутатора достаточно переткнуть один патч-корд на патч-панели — без работы с длинными магистральными кабелями.

При выборе патч-панели учитывайте категорию (Cat5e/Cat6/Cat6A должна совпадать с категорией кабеля) и количество портов (24 и 48 портов — стандартные форм-факторы для монтажа в 19-дюймовую стойку).

Альтернативы коммутатору: инжекторы, сплиттеры, медиаконвертеры

PoE-инжектор

PoE-инжектор — устройство, которое «вживляет» питание в обычный Ethernet-кабель. Одно устройство — один инжектор. Схема: роутер/коммутатор без PoE → инжектор → IP-камера или точка доступа. Подходит для подключения 1–2 устройств без замены коммутатора. Экономически оправдан, когда большинство устройств в сети не нуждаются в PoE, а единицы — нуждаются.

PoE-сплиттер

PoE-сплиттер решает обратную задачу: подключить устройство без встроенной поддержки PoE к PoE-сети. Сплиттер разделяет входящий PoE-сигнал на данные (Ethernet) и питание (постоянный ток заданного напряжения — 5В, 9В, 12В). Типичный сценарий: старая аналоговая камера с IP-конвертером или устройство с питанием 12В, которое нужно запитать от PoE-инфраструктуры.

PoE-экстендер

Когда расстояние до камеры превышает 100 метров, а прокладка оптоволокна нецелесообразна, используется PoE-экстендер. Он устанавливается на линии на расстоянии до 100 м от коммутатора, регенерирует сигнал и питание и позволяет продлить линию ещё на 100 м. Некоторые модели поддерживают цепочку из нескольких экстендеров — суммарная дистанция до 500 м.

Медиаконвертер и оптический трансивер

Когда расстояние принципиально превышает возможности витой пары или требуется гальваническая развязка (разные здания, уличные трассы с риском грозовых разрядов) — используется медиаконвертер в паре с оптоволоконным кабелем.

Медиаконвертер преобразует сигнал с витой пары в оптический и обратно. На одном конце линии медиаконвертер подключается к коммутатору по витой паре, на другом конце — второй медиаконвертер переводит оптику обратно в Ethernet для подключения к камере или локальному свитчу. Дистанция передачи по одномодовому оптоволокну — до 20–80 км в зависимости от типа трансивера. Оптический трансивер (SFP-модуль) — альтернатива медиаконвертеру при наличии SFP-порта в коммутаторе. Вставляется непосредственно в SFP-слот коммутатора и подключается к оптоволоконному патч-корду. Более компактное решение без дополнительного корпуса и блока питания. SFP-модули бывают для многомодового (MM, дистанция 300–550 м) и одномодового (SM, дистанция 10–80+ км) волокна — выбирайте под конкретную задачу.

Медиаконвертеры и оптические трансиверы не передают PoE-питание — по оптике питание не передаётся в принципе. На дальнем конце оптической линии устройство получает питание от локального источника (PoE-инжектора, местного PoE-коммутатора или блока питания).

Чек-лист: как выбрать PoE-коммутатор правильно

1. Составьте список всех PoE-устройств с запасом на расширение.
2. Найдите в datasheet каждого устройства точную потребляемую мощность в ваттах.
3. Сложите мощность всех устройств.
4. Умножьте сумму на 1,25–1,30 (запас 25–30%).
5. Убедитесь, что стандарт портов коммутатора (PoE / PoE+ / PoE++) соответствует самому мощному устройству.
6. Проверьте количество портов с запасом 20–30%.
7. Для всех новых инсталляций выбирайте гигабитные порты.
8. Если расстояние до устройств превышает 80 м — используйте чисто медный кабель Cat6 и добавьте дополнительный запас к бюджету мощности.
9. При необходимости VLAN, QoS или удалённого мониторинга — выбирайте управляемый коммутатор.
10. Если нужно покрыть дистанцию свыше 100 м — используйте SFP-порт с оптическим трансивером или медиаконвертер с оптоволоконным кабелем.

FAQ

Что произойдёт, если суммарная мощность устройств превысит бюджет коммутатора? Коммутатор не отключится сам — он перестанет подавать питание на часть портов. Логика приоритизации зависит от модели: одни отдают предпочтение портам с меньшими номерами, другие отключают последний подключённый порт. В любом случае часть устройств перестанет работать, и система становится непредсказуемой. Именно поэтому запас бюджета мощности обязателен.

Можно ли подключить обычный ПК или ноутбук к PoE-порту? Да, можно без риска повреждения. Активные PoE-коммутаторы стандартов 802.3af/at/bt перед подачей питания выполняют процедуру определения PoE-совместимости устройства — так называемое «рукопожатие». Обычный ПК или ноутбук не подтверждает совместимость с PoE, поэтому коммутатор не подаёт питание на пары, а порт работает как стандартный Ethernet. Данные передаются в штатном режиме.

Влияет ли PoE на скорость передачи данных? Нет. В стандарте 802.3af/at питание передаётся по свободным парам кабеля (пары 4–5 и 7–8), не используемым для передачи данных на скорости 100 Мбит/с. В гигабитном Ethernet (1000 Мбит/с) все четыре пары задействованы для данных — питание в этом случае передаётся методом наложения поверх сигнала данных (фантомное питание). В обоих случаях питание и данные физически не мешают друг другу, скорость передачи определяется исключительно стандартом порта.

Какая максимальная длина кабеля для стабильной работы PoE? По стандарту IEEE — 100 метров. На практике для мощных устройств (стандарт PoE+ и выше) рекомендуется не превышать 80–90 метров, чтобы потери напряжения в кабеле не вызывали нестабильности. При использовании кабеля низкого качества (CCA вместо чистой меди) этот предел снижается до 50–60 метров. Для дистанций свыше 100 метров используйте PoE-экстендер или переходите на оптоволокно с медиаконвертером или SFP-модулем.
