Как рассчитать бюджет PoE-коммутатора для IP-камер: полное руководство

Один из самых частых вопросов при проектировании системы видеонаблюдения: хватит ли мощности PoE-коммутатора на все камеры? Правильно рассчитать бюджет PoE коммутатора для IP-камер — значит избежать перезагрузок оборудования ночью, зависаний в мороз и необходимости менять коммутатор через полгода после монтажа.

В этой статье разберем, что такое бюджет мощности PoE, какие стандарты существуют, что влияет на реальное потребление камер и как провести точный расчет по шагам. В конце — практический пример и разбор типичных ошибок.

Что такое бюджет мощности PoE-коммутатора и почему он важен для IP-камер

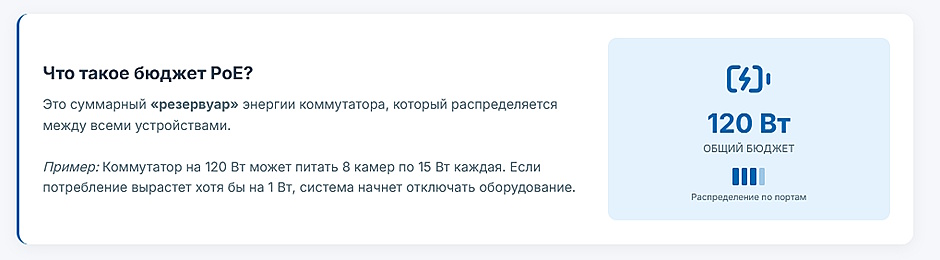

Бюджет мощности PoE — суммарная мощность в ваттах, которую коммутатор способен распределить между всеми подключёнными устройствами одновременно. Не на каждый порт, а на все сразу.

Простой пример: коммутатор с бюджетом 120 Вт и восемью портами питает восемь устройств по 15 Вт. Если хотя бы одна камера потребует 20 Вт в пиковый момент — система работает на пределе. Добавьте обогрев уличной камеры при −15°C, и коммутатор начнёт отключать порты.

Последствия: камеры теряют питание, видеорегистратор (NVR) фиксирует разрывы соединения, нужные записи исчезают из архива. В критичных объектах — магазинах, складах, офисах — это означает пробелы в записи именно тогда, когда запись нужна больше всего.

Важно понимать: бюджет мощности — это ограничение блока питания коммутатора, а не суммы номиналов портов. Коммутатор с 8 портами по 30 Вт (итого 240 Вт на порты) может иметь общий бюджет 120 Вт. Это значит, что все порты одновременно работать на полную мощность не смогут — блок питания физически не выдаст больше 120 Вт на все устройства суммарно. Именно поэтому расчёт бюджета обязателен до покупки, а не после монтажа.

Что такое бюджет мощности PoE-коммутатора

Стандарты PoE: IEEE 802.3af, 802.3at (PoE+) и 802.3bt (4PPoE)

Не все PoE одинаковые. Разные стандарты обеспечивают разную максимальную мощность на порт, и выбор коммутатора должен соответствовать требованиям подключаемых устройств.

Если подключить камеру, которой нужно 25 Вт, к порту стандарта 802.3af с лимитом 15,4 Вт — камера либо не запустится, либо будет работать нестабильно. Это не проблема кабеля или камеры: устройство просто не получает достаточно питания.

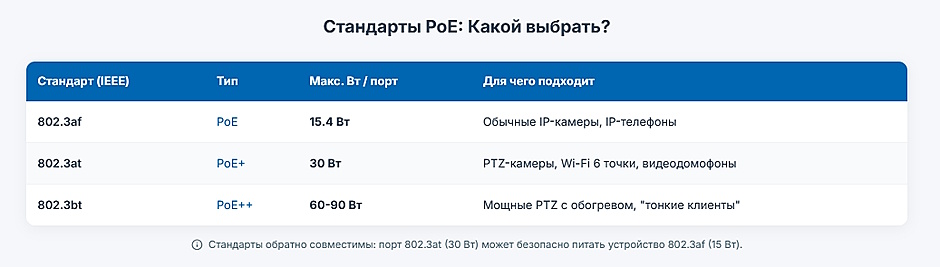

Сравнение стандартов PoE

Большинство современных коммутаторов для систем видеонаблюдения поддерживают 802.3af и 802.3at. Поддержка 802.3bt нужна в исключительных случаях — для мощных PTZ-камер с встроенным обогревом и омывателем.

Важный момент: стандарты обратно совместимы. Коммутатор 802.3at без проблем питает устройства 802.3af — просто ограничивает мощность до 15,4 Вт. Обратное неверно.

Отдельно стоит упомянуть пассивный PoE, который встречается в бюджетных коммутаторах и инжекторах некоторых производителей. В отличие от активного PoE по стандартам IEEE, пассивный вариант не проводит предварительного согласования с подключаемым устройством — напряжение подаётся на порт постоянно. Это создаёт риск повреждения оборудования, не рассчитанного на такой режим. Для профессиональных систем видеонаблюдения рекомендуется использовать исключительно коммутаторы с активным PoE по стандартам IEEE.

Какие факторы влияют на реальную потребляемую мощность IP-камеры

Паспортная мощность — среднее значение в нормальных условиях. Реальное пиковое потребление всегда выше. Три главных причины:

ИК-подсветка в ночном режиме. Камера с дневным потреблением 7 Вт при полностью активированной ИК-подсветке ночью потребляет 11–13 Вт. Это самый частый фактор, который упускают при планировании. Для расчёта берите именно ночное значение мощности — оно является максимальным для большинства стационарных камер.

Моторы PTZ-камер. При старте движения стартовый ток превышает рабочий на 20–40%. Если несколько PTZ-камер запрограммированы на одновременное перемещение по расписанию — нагрузка скачет резко и непредсказуемо. Особенно это актуально для систем с автоматическим патрулированием: в момент синхронного старта моторов суммарный скачок может на несколько секунд превысить расчётный бюджет и спровоцировать отключение портов.

Обогрев корпуса. Уличные камеры включают нагреватель автоматически при температуре ниже 0...+5°C. Разница между летним и зимним потреблением составляет 5–15 Вт на устройство. При десяти уличных камерах это до 150 Вт дополнительной нагрузки зимой.

К этим трём факторам стоит добавить ещё один, который часто упускают при планировании: одновременность включения. При подаче питания на коммутатор все порты начинают переговоры с подключёнными устройствами практически одновременно. Стартовый ток каждой камеры превышает рабочий. Если в системе 10–16 камер, суммарный пусковой ток может кратковременно в 1,5–2 раза превышать рабочее значение. Управляемые коммутаторы с функцией PoE Scheduling позволяют организовать последовательное включение портов с задержкой, что снимает эту проблему.

🔗 По теме: Питание через Ethernet (PoE): как выбрать коммутатор для видеонаблюдения и Wi-Fi в офисе — обзор критериев выбора PoE-коммутатора с учётом типа объекта и нагрузки.

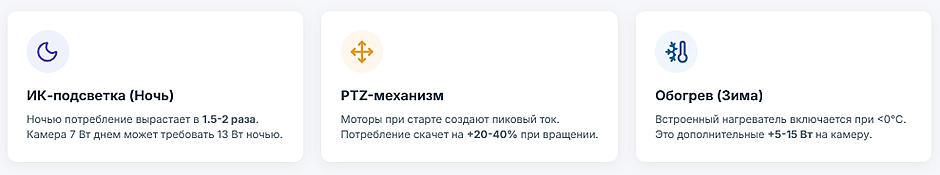

Три фактора, повышающие потребление

Пошаговый расчёт бюд/жета PoE

Шаг 1. Составьте список всех PoE-устройств.

Не только камеры — точки доступа Wi-Fi, IP-телефоны, считыватели СКУД. Для каждого устройства: модель, количество, стандарт PoE.

Часто при проектировании учитывают только камеры и забывают про точки доступа Wi-Fi, СКУД-считыватели и IP-переговорные устройства. Точка доступа стандарта 802.11ax потребляет до 25–30 Вт, считыватель СКУД с нагревом — до 10–15 Вт. Все эти устройства питаются от того же бюджета мощности коммутатора.

Шаг 2. Найдите максимальную мощность каждого устройства.

Откройте datasheet и ищите строку «Max. Power Consumption» — не «Typical Power». Разница между ними бывает значительной. Datasheet доступен на сайте производителя, в карточке товара на xcom-shop.ru или у менеджера при покупке. Если документации нет — ориентируйтесь на максимум стандарта: 15,4 Вт для 802.3af, 30 Вт для 802.3at. Это консервативный, но надёжный подход.

Шаг 3. Просуммируйте мощность.

P(общ) = P(устр1) + P(устр2) + ... + P(устрN)

Это минимально необходимый бюджет без запаса. Покупать коммутатор с таким значением нельзя.

Шаг 4. Добавьте запас 25%.

P(требуемый) = P(общ) × 1,25

Это итоговая цифра, которую должен покрывать бюджет выбранного коммутатора.

Практический пример: офис, 8 камер

• 5 × 8 Вт = 40 Вт
• 3 × 22 Вт = 66 Вт
• P(общ) = 106 Вт
• P(требуемый) = 106 × 1,25 = 132,5 Вт

Нужен коммутатор с бюджетом PoE от 150 Вт, минимум 5 портов 802.3af и 3 порта 802.3at. Для таких задач в каталоге XCOM-SHOP доступен, например, коммутатор OSNOVO SW-8182/L с бюджетом 300 Вт — с запасом на расширение системы. Для небольших объектов подойдёт RVi NS0802 на 8 PoE-портов с бюджетом 120 Вт.

Зачем нужен запас мощности PoE-бюджета: защита от перегрузки и масштабирование

Три причины, по которым работа «в ноль» по бюджету недопустима:

Компенсация пиковых нагрузок, не отражённых в datasheet. Даже значение «Max. Power» в техпаспорте не всегда отражает кратковременные пиковые токи при старте, при активации обогрева или при включении ИК в условиях очень тёмной сцены. Запас 20–25% компенсирует эти нагрузки и не допускает отключения устройств.

Возможность расширения системы. Системы видеонаблюдения редко остаются в первоначальном составе. Добавить 1–2 камеры через год после монтажа — стандартная ситуация. Если при изначальном расчёте заложен запас, расширение обходится без замены коммутатора. Если коммутатор выбран «впритык» — замена неизбежна, и она обходится дороже, чем правильный выбор с первого раза.

Деградация блока питания коммутатора со временем. Блоки питания теряют эффективность по мере старения. Через 3–5 лет эксплуатации реальная отдаваемая мощность может быть на 10–15% ниже паспортной. Запас компенсирует это снижение и продлевает срок службы системы без вмешательства.

Есть и четвёртая причина, о которой говорят редко: тепловой режим самого коммутатора. Когда PoE-коммутатор работает на 95–100% от заявленного бюджета мощности, его блок питания и внутренние компоненты функционируют в режиме максимальной тепловой нагрузки постоянно. Это ускоряет деградацию компонентов и сокращает фактический срок службы устройства. Работа на 70–80% от бюджета обеспечивает не только функциональный запас, но и тепловой — что напрямую влияет на долговечность коммутатора.

🔗 По теме: Как правильно выбрать витую пару — выбор кабеля напрямую влияет на стабильность PoE-питания: категория и качество витой пары определяют потери мощности на линии.

Практический пример: рассчитываем бюджет для системы из 8 камер

Разберем конкретный кейс. Небольшой склад: 5 купольных камер с ИК-подсветкой внутри помещения и 3 уличные PTZ-камеры по периметру.

Исходные данные:

• 5 купольных IP-камер: максимальное потребление по datasheet — 8 Вт каждая
• 3 уличные PTZ-камеры с обогревом: максимальное потребление — 22 Вт каждая

Шаг 1: Список составлен — 8 устройств, все PoE.

Шаг 2: Данные по мощности взяты из datasheet производителя. Используем максимальные значения.

Шаг 3: Суммируем: P(общ) = 5 × 8 Вт + 3 × 22 Вт = 40 + 66 = 106 Вт

Шаг 4: Добавляем запас 25%: P(требуемый) = 106 × 1,25 = 132,5 Вт

Вывод: Для этой системы нужен PoE-коммутатор с бюджетом не менее 135 Вт. Коммутатор на 120 Вт не подойдет - даже без учета запаса он не покрывает базовую нагрузку при одновременной работе всех PTZ-камер.

Расширенный вариант: тот же склад + дополнительная инфраструктура

Допустим, на этом же складе установлены 2 точки доступа Wi-Fi 6 (макс. 22 Вт каждая) и 1 считыватель СКУД (макс. 8 Вт). Добавляем их в расчёт:

• P(общ, расш) = 106 Вт + 2 × 22 Вт + 8 Вт = 158 Вт
• P(требуемый, расш) = 158 × 1,25 = 197,5 Вт

Теперь нужен коммутатор с бюджетом не менее 200 Вт. Разница с первоначальными 135 Вт существенная — именно поэтому важно учитывать все PoE-устройства объекта, а не только камеры.

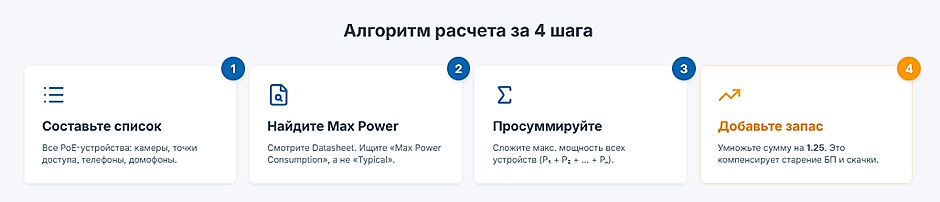

Алгоритм расчета за 4 шага

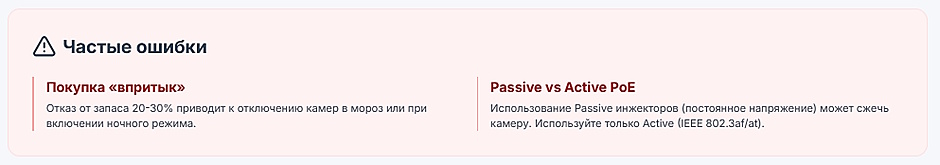

Частые ошибки при выборе PoE-коммутатора

Ориентация на среднее потребление. Днём система работает стабильно. Ночью включается ИК — потребление вырастает в 1,5–2 раза, начинаются перезагрузки. Используйте только максимальное значение из datasheet.

Покупка «впритык». Любой пиковый скачок — и порт отключается. Плюс через пару лет деградация блока питания. Итог — внеплановая замена оборудования, которая обходится дороже, чем правильный выбор с первого раза.

Путаница активного и пассивного PoE. Активный PoE (стандарты IEEE 802.3af/at/bt) перед подачей питания опрашивает устройство — безопасен для любого оборудования. Пассивный PoE подаёт напряжение постоянно, без опроса. Подключить к нему несовместимое устройство — значит его сжечь. Для систем видеонаблюдения используйте только коммутаторы с активными стандартами IEEE.

Игнорирование скорости порта для NVR. Видеорегистратор рекомендуется подключать в гигабитный порт — при доступной скорости только 10 Мбит/с уже могут проявиться проблемы из-за чрезмерной нагрузки на канале.

Игнорирование температурного диапазона коммутатора. Уличные щиты, неотапливаемые склады, технические помещения — это не серверная комната с кондиционером. Стандартный офисный коммутатор рассчитан на работу при 0...+40°C. Если коммутатор стоит в щите на улице при −30°C, он либо не запустится, либо выйдет из строя. Для таких условий нужны промышленные модели с расширенным температурным диапазоном.

Отсутствие защиты от грозовых разрядов. Если камеры установлены на улице, а кабели проходят по открытым трассам, индукционный импульс при грозовом разряде может уничтожить порты коммутатора. Часть коммутаторов имеет встроенную защиту портов от перенапряжения (TVS-диоды), что критично для уличных систем.

🔗 По теме: Зоопарк камер: как объединить Hikvision, Dahua и HiWatch в одну систему с TRASSIR — о совместимости оборудования разных производителей в единой системе видеонаблюдения.

Частые ошибки при выборе PoE-коммутатора

PoE-коммутаторы для разного бюджета мощности из каталога XCOM-SHOP

После расчёта можно переходить к выбору конкретной модели. Три решения под разные системы видеонаблюдения.

Небольшая система (до 4–5 камер, бюджет до 96 Вт)

Dahua DH-PFS3010-8ET-96 — неуправляемый коммутатор с 8 PoE-портами и бюджетом 96 Вт. Поддержка 802.3af/at. Plug-and-Play, без настройки. Подходит для небольших систем с купольными и цилиндрическими камерами без обогрева.

Для объектов такого масштаба важен также вопрос физического размещения коммутатора. Неуправляемый PoE-коммутатор без вентилятора можно разместить в небольшом настенном боксе или напрямую закрепить в монтажном шкафу — это упрощает инсталляцию и снижает требования к помещению.

Средняя система (6–10 камер, бюджет до 135 Вт)

OSNOVO SW-61621(300W) — 16 PoE-портов 10/100 Мбит/с (802.3af/at), бюджет PoE 300 Вт, 2 гигабитных uplink-порта RJ45 + 1 SFP. Неуправляемый, с запасом мощности для роста системы. Оборудование OSNOVO разработано с учётом требований российских заказчиков и выдерживает широкий диапазон рабочих температур.

Gигабитные uplink-порты в OSNOVO SW-61621 позволяют подключить NVR и обеспечить его достаточной пропускной способностью даже при одновременной записи со всех камер в высоком разрешении. SFP-порт даёт возможность подключить оптическое волокно, что актуально для объектов с протяжёнными трассами.

Крупная система (до 24 камер, бюджет до 320 Вт)

TP-LINK TL-SG3424P — управляемый L2 PoE-коммутатор с 24 гигабитными PoE-портами (802.3af/at) и бюджетом 320 Вт. Поддержка VLAN, QoS, ACL, SNMP, 4 комбинированных SFP-порта. Оптимален для крупных объектов с большим количеством камер и требованиями к управлению сетью.

Управляемый коммутатор на крупном объекте открывает дополнительные возможности: приоритизацию трафика от конкретных камер (QoS), сегментацию сети видеонаблюдения в отдельный VLAN, удалённый мониторинг через SNMP и перезагрузку отдельных портов без физического доступа к оборудованию. Всё это существенно упрощает администрирование системы и сокращает выезды на объект.

Посмотреть весь ассортимент PoE-коммутаторов для видеонаблюдения можно в каталоге XCOM-SHOP. По вопросам подбора оборудования под конкретный проект — обращайтесь к менеджерам компании.

FAQ

Что произойдёт при превышении бюджета PoE?

Управляемый коммутатор отключит порт с наименьшим приоритетом. Неуправляемый будет хаотично циклить порты — одна из камер просто перестанет получать питание.

Можно ли подключить ноутбук или ПК в PoE-порт?

Да, при стандартах IEEE 802.3af/at/bt. Активный PoE определяет, нужно ли устройству питание, и если нет — работает как обычный Ethernet-порт без подачи тока.

Какая максимальная длина кабеля для PoE?

Стандартное ограничение — 100 метров по витой паре Cat5e и выше. Некоторые коммутаторы поддерживают специальный режим передачи данных и питания до 250 метров. Для ещё больших расстояний применяются PoE-удлинители.

Нужен ли ИБП для PoE-коммутатора видеонаблюдения?

Для большинства объектов — да. Если электричество отключится, питание через PoE исчезнет и все камеры уйдут в офлайн одновременно. ИБП обеспечивает автономную работу системы на время переключения резервного питания или до приезда персонала. Для кассовых зон и охраняемых периметров это критично.

Как влияет качество кабеля на реальную мощность PoE?

Напрямую. Сечение кабеля и качество контактов создают омическое сопротивление, на котором теряется часть мощности ещё до того, как она доходит до камеры. На расстоянии 80–100 метров потери на некачественном кабеле Cat5e могут составить 3–5 Вт — что для камер с обогревом критично. Используйте кабель с медными жилами сечением не менее 0,5 мм².

Если система видеонаблюдения уже спроектирована и нужно подобрать конкретный PoE-коммутатор под расчетный бюджет — менеджеры XCOM-SHOP помогут с выбором с учетом количества камер, стандарта питания и требований к управляемости.
