Зачем нужно экранирование в витой паре: защита от помех и стабильность сигнала

Экранирование витой пары— это дополнительный проводящий слой (фольга или металлическая оплетка) вокруг пар проводов. Его главная задача — защитить передаваемый сигнал от внешних электромагнитных помех и наводок, обеспечивая стабильность передачи данных и сохраняя высокую скорость соединения.

Витая пара без экрана (UTP) хорошо справляется с помехами в обычных условиях благодаря скрутке проводников. Однако в среде с мощными источниками электромагнитных помех — силовыми кабелями, электродвигателями, промышленным оборудованием — качество сигнала может ухудшаться. Экран улавливает эти помехи и отводит их на землю через систему заземления, не давая им влиять на данные внутри кабеля.

Как работает экран и от каких помех он защищает: принцип клетки Фарадея

Экран в витой паре работает по принципу клетки Фарадея — металлический проводящий слой улавливает внешнее электромагнитное излучение и отводит его на землю, не давая ему проникнуть внутрь кабеля. Благодаря этому сигнал внутри остается стабильным даже в условиях сильных помех.

Экранирование защищает от двух основных типов помех:

Защита от внешних помех (EMI)

Внешние электромагнитные помехи возникают от различных источников в окружающей среде:

• Силовые кабели высокого напряжения — при прокладке в одном лотке с электрическими кабелями создают сильные электромагнитные поля.
• Электродвигатели и трансформаторы — промышленное оборудование генерирует импульсные помехи при работе.
• Люминесцентные и газоразрядные лампы — создают высокочастотные наводки в момент зажигания и работы.
• Радиочастотное оборудование — мощные Wi-Fi точки доступа, радиостанции, системы беспроводной связи.

Снижение перекрестных наводок (Crosstalk)

При прокладке множества кабелей в одном пучке — например, в центре обработки данных или серверной комнате — сигналы из одного кабеля могут создавать наводки на соседние. Экран (особенно индивидуальный для каждой пары) минимизирует это взаимное влияние, обеспечивая стабильную работу всех линий связи.

Виды витой пары: UTP, FTP, STP, S/FTP — расшифровка маркировки и отличия

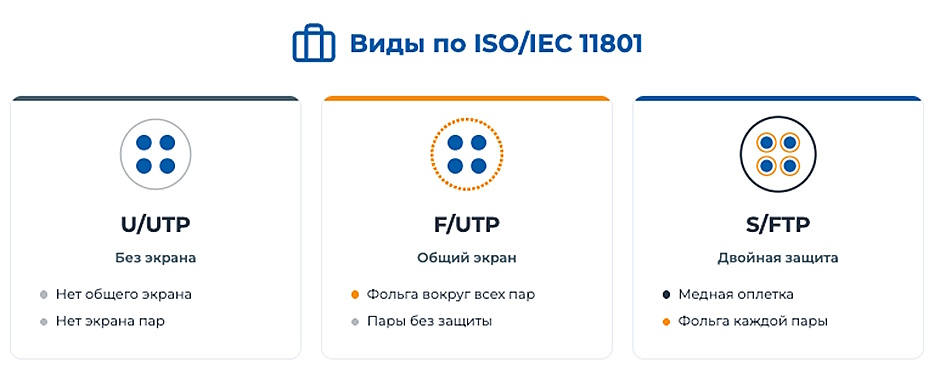

Маркировка экранированных кабелей по стандарту ISO/IEC 11801 имеет формат XX/YTP, где XX обозначает тип общего экрана для всех пар, а Y — тип экрана для индивидуальных пар. Разберем основные типы витой пары.

Сравнение типов витой пары по стандарту ISO/IEC 11801

• U (Unshielded) — нет экрана.
• F (Foiled) — экран из алюминиевой фольги.
• S (Shielded) — экран из медной оплетки.
• SF — двойной экран (оплетка + фольга).

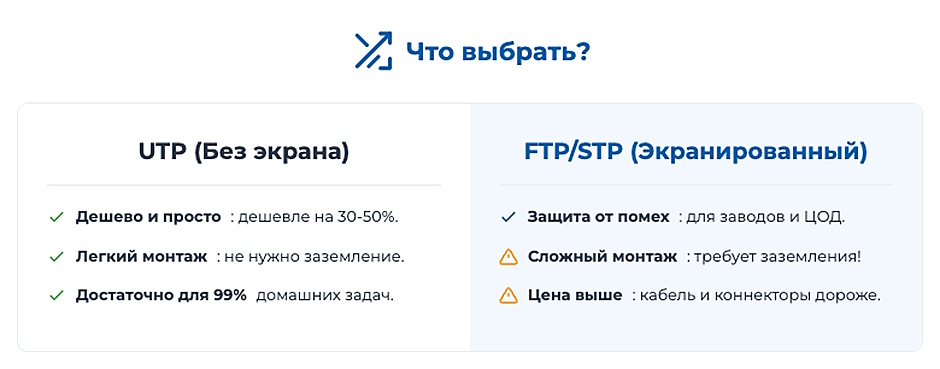

UTP или FTP/STP: что выбрать для вашей сети

Выбор между неэкранированным и экранированным кабелем зависит от условий прокладки, требований к стабильности и бюджета проекта. Сравнительная таблица поможет принять решение.

Сравнение UTP и экранированного кабеля

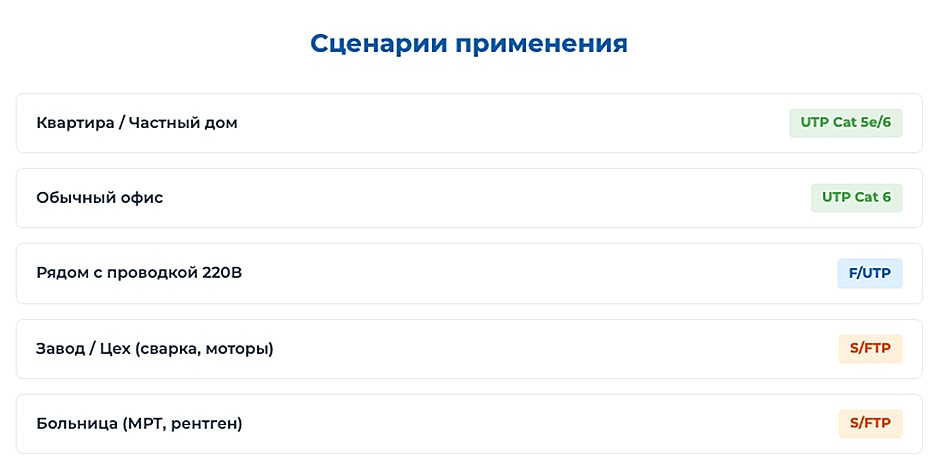

Когда необходим экранированный кабель: сценарии применения

Подробный разбор ситуаций, где применение экранированного кабеля оправдано, а где можно обойтись более простым и дешевым решением.

Сценарии, где достаточно неэкранированного кабеля (UTP)

В большинстве домашних и офисных сетей экранирование не требуется. UTP-кабель справляется с задачей при следующих условиях:

• Домашние сети — подключение компьютеров, игровых консолей, умной техники к роутеру в квартире или частном доме.
• Небольшие и средние офисы — офисные здания без мощного промышленного оборудования и с правильной разводкой электросети.
• Прокладка на удалении от электрических кабелей — расстояние до силовых линий более 30-40 см.
• Сети до 1 Гбит/с — для гигабитного Ethernet на стандартных расстояниях до 100 метров качественный UTP Cat 5e или Cat 6 работает стабильно.

Ситуации, когда без экранированного кабеля не обойтись

Экранированный кабель становится необходимостью в следующих случаях:

1. Промышленные объекты и производственные цеха. Рядом с электродвигателями, станками с ЧПУ, сварочным оборудованием, мощными трансформаторами уровень электромагнитных помех настолько высок, что UTP-кабель не обеспечит стабильную работу. Требуется как минимум F/UTP, а лучше S/FTP для максимальной защиты.
2. Центры обработки данных (ЦОД). Высокая плотность кабелей в серверных стойках создает сильные перекрестные наводки между соседними линиями. Для сетей 10 Гбит/с (10GBASE-T) стандартом де-факто стал кабель Cat 6a F/UTP или U/FTP с индивидуальным экранированием пар.
3. Прокладка рядом с силовыми линиями. Когда сетевой кабель идет в одном лотке или коробе с электрическими кабелями 220/380 В, экранирование обязательно. Минимальное решение — F/UTP. Расстояние между силовыми и сетевыми кабелями должно быть не менее 10-15 см даже при использовании экрана.
4. Медицинские учреждения. Чувствительное диагностическое оборудование (МРТ, КТ, рентгеновские установки) создает мощные электромагнитные поля. Сети в таких помещениях строятся только на экранированном кабеле S/FTP с обязательным заземлением.
5. Системы видеонаблюдения с PoE. Особенно для уличных камер, где кабель прокладывается вдоль фасадов рядом с электропроводкой или по опорам освещения. Питание по PoE+ (до 30 Вт) в сочетании с помехами может привести к нестабильной работе камер. Рекомендуется F/UTP Cat 6 или выше.
6. Сети 10 Гбит/с (10GBASE-T). Для гарантии производительности на максимальных длинах (100 метров) при работе на скорости 10 Гбит/с часто требуется кабель Cat 6a F/UTP или выше. На коротких дистанциях (до 55 метров) может работать и Cat 6 UTP, но с запасом лучше использовать экранированный вариант.

Правильный монтаж и заземление экранированной витой пары: пошаговое руководство

Неправильный монтаж экранированного кабеля сводит на нет все его преимущества и может даже ухудшить работу сети по сравнению с обычным UTP. Разберем ключевые правила.

Важность правильного заземления: почему незаземленный экран — это антенна

Экран собирает на себя электромагнитные помехи из окружающей среды. Если накопленный заряд не отвести на землю, экран сам становится источником помех — своеобразной антенной, которая переизлучает наводки на проводники внутри кабеля. Это может привести к худшей работе по сравнению с обычным UTP.

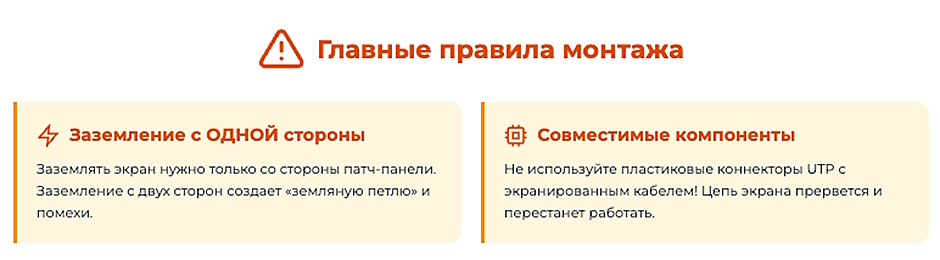

Критически важное правило: заземление выполняется только с одной стороны — обычно со стороны активного оборудования (коммутатора, патч-панели). Заземление с двух сторон создает «земляную петлю» — замкнутый контур, по которому могут течь блуждающие токи. Это не только создает дополнительные помехи, но и может повредить порты сетевого оборудования.

Использование совместимых экранированных компонентов

Для работы защиты необходима непрерывная экранированная цепь от одного конца кабеля до другого:

• Кабель (F/UTP или S/FTP) — основа системы.
• Коннекторы RJ-45 — с металлическим корпусом, обеспечивающим контакт с экраном кабеля.
• Патч-панели — с металлическими корпусами портов и шиной заземления.
• Сетевые розетки — с металлическим корпусом и заземляющим контактом.
• Патч-корды — экранированные соединительные шнуры для подключения оборудования к розеткам.

Использование хотя бы одного неэкранированного компонента в цепи разрывает защиту. Например, если экранированный кабель обжать обычными пластиковыми коннекторами RJ-45, экран окажется изолированным и не будет выполнять свою функцию.

Роль дренажного провода и техника обжима

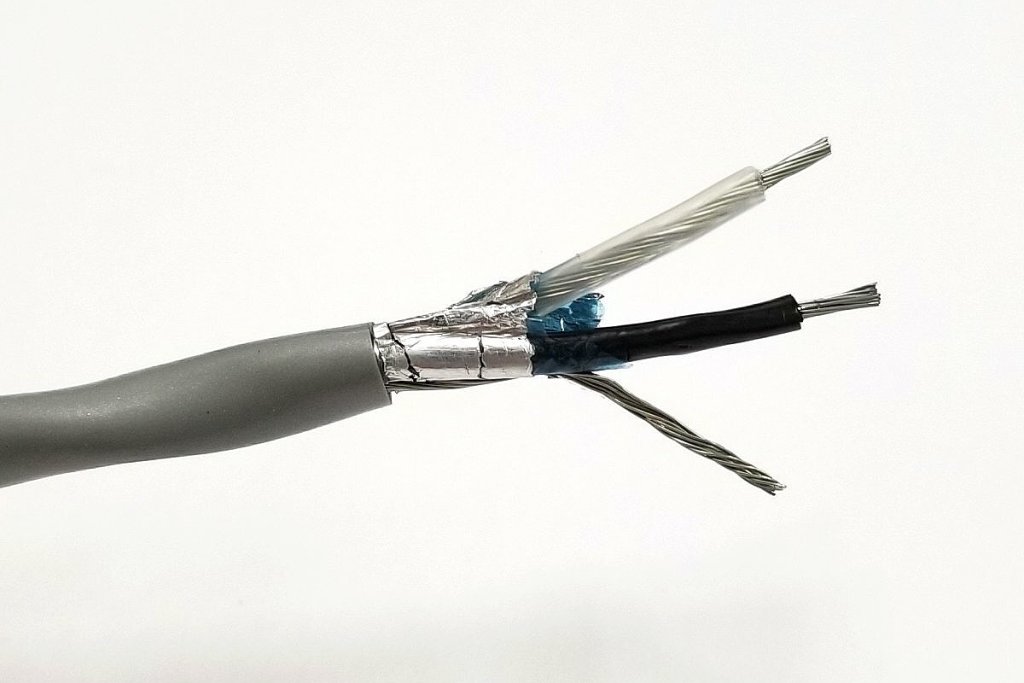

Дренажный провод — это тонкая неизолированная проволока, которая идет вдоль кабеля под общим экраном из фольги. Его назначение — обеспечить надежный электрический контакт между фольгой и металлическим корпусом коннектора RJ-45 для последующего заземления.

Правильная последовательность обжима экранированного кабеля:

1. Снять внешнюю изоляцию на 25-30 мм, не повредив фольгу.
2. Отогнуть фольгу и дренажный провод назад вдоль внешней изоляции.
3. Расплести и выровнять пары согласно стандарту T568A или T568B.
4. Вставить проводники в коннектор так, чтобы дренажный провод и фольга имели надежный контакт с металлическим корпусом коннектора.
5. Обжать коннектор специальным инструментом (кримпером).

После обжима проверьте визуально и мультиметром, что экран имеет электрический контакт с корпусом коннектора. Это критично для работы защиты.

Частые ошибки и заблуждения при работе с экранированной витой парой

Развенчаем популярные мифы и укажем на распространенные ошибки.

Миф: «Экранированный кабель всегда лучше»

Нет, это не так. В простых условиях (дом, малый офис без источников помех) экранированный кабель не дает преимуществ, но добавляет 30-50% к стоимости и усложняет монтаж. Неправильно смонтированный FTP с ошибками заземления работает хуже, чем качественный UTP Cat 6. Экран — это инструмент для решения конкретных проблем с помехами, а не универсальное улучшение.

Ошибка: использование UTP-компонентов с FTP-кабелем

Это самая распространенная ошибка. Использование неэкранированных коннекторов RJ-45, патч-панелей или розеток с экранированным кабелем сводит на нет всю пользу от экрана. Экран оказывается изолированным, не может отводить помехи на землю и превращается в бесполезный элемент, который только увеличил стоимость кабеля.

Ошибка: заземление с двух сторон

Заземление экрана с обеих сторон кабеля создает «земляную петлю» — замкнутый контур между двумя точками заземления. Если между этими точками есть разность потенциалов (что часто бывает в больших зданиях), по экрану потечет уравнивающий ток. Это создает дополнительные помехи и может повредить порты сетевого оборудования. Правило простое: заземление только с одной стороны — обычно со стороны коммутатора или патч-панели.

Чек-лист: как выбрать правильную витую пару для вашей задачи

Простой алгоритм выбора между UTP и экранированным кабелем.

1. Какова среда прокладки кабеля?

Оцените окружение. Есть ли рядом силовые кабели, мощное электрооборудование, промышленные установки? Если да — рассматривайте F/UTP или S/FTP. Если нет и прокладка проходит в обычном офисном или домашнем помещении — UTP будет оптимальным выбором.

2. Какие требования к скорости и стабильности?

Строится ли сеть 10 Гбит/с? Есть ли критически важные сервисы — видеонаблюдение, системы контроля доступа, связь в ЦОД? Если да — рассмотрите экранирование для гарантии производительности и стабильности на максимальных дистанциях.

3. Каков бюджет и сложность монтажа?

Готовы ли вы платить на 30-50% больше за кабель, экранированные коннекторы, патч-панели и розетки? Есть ли возможность обеспечить качественное заземление? Есть ли у монтажников опыт работы с экранированным кабелем? Если ответ «нет» хотя бы на один вопрос — UTP остается практичным и надежным выбором для большинства задач.

По вопросам подбора и приобретения витой пары можно обратиться к менеджерам XCOM-SHOP.

Часто задаваемые вопросы

Нужен ли экранированный кабель для дома?

В 99% случаев нет. Для домашней сети, где нет мощных источников электромагнитных помех, достаточно качественного неэкранированного кабеля (UTP) категории Cat 5e или Cat 6. Экранирование имеет смысл только если вы прокладываете кабель вплотную к силовым линиям или живете в доме с очень мощным электрооборудованием.

Что будет, если не заземлить экран FTP-кабеля?

Экран перестанет выполнять свою функцию и превратится в антенну, которая будет собирать помехи и ухудшать качество сигнала. Это приведет к худшей работе сети по сравнению с использованием обычного UTP-кабеля. Незаземленный экран — это деньги на ветер и потенциальная проблема с надежностью связи.

Можно ли обжимать FTP-кабель обычными UTP-коннекторами?

Технически можно, но бессмысленно. Это разрывает цепь экранирования, и кабель теряет все свои защитные свойства. Экран окажется изолированным и не сможет отводить помехи на землю. Необходимо использовать специальные экранированные коннекторы RJ-45 с металлическим корпусом, который обеспечивает контакт с экраном кабеля.

Влияет ли экран на скорость передачи данных?

Напрямую не влияет. Скорость передачи данных определяется категорией кабеля (Cat 5e, 6, 6a) — частотным диапазоном и качеством витой пары. Экран лишь помогает сохранить эту скорость в условиях сильных электромагнитных помех, предотвращая потерю пакетов данных, ошибки и падение скорости. В чистых условиях без помех UTP и FTP одной категории работают одинаково.
